Монтажная лебедка ЛМ-1
Электрическая монтажная лебедка ЛМ-1. Назначение и конструкция.
Лебёдка ЛМ-1 с приводом от электрического асинхронного двигателя предназначена для механизации процесса монтажных и погрузочно-разгрузочных работ. Монтажная лебёдка ЛМ-1 не рассчитана на подъём людей. Питание механизма осуществляется от трёхфазного напряжения 380 вольт.
Конструкция рассматриваемой монтажной лебёдки представляет собой комбинацию электрических, гидравлических и механических узлов, установленных на общей раме. Электродвигатель АИР112MB6 создаёт начальные обороты, которые преобразуются цилиндрическим двухступенчатым редуктором 1Ц2У-160 в тяговое усилие барабана, равное 1тонносиле. Соединение мотора и редуктора осуществляется упругой муфтой, которая одновременно является тормозным шкивом. При остановке или притормаживании механизма на этот шкив воздействуют колодки гидравлического тормоза ТКГ-160. Барабан, установленный на выходной конец редуктора и имеющий с противоположенной стороны подшипниковую опору, передаёт свою тягу рабочему канату. Управление лебёдкой осуществляется со встроенного или дистанционного пульта.
По предварительной договорённости с производителем электрическая монтажная лебёдка ЛМ-1 может быть укомплектована взрывозащищённым электродвигателем. Так же устройство может оснащаться звуковой сигнализацией и радиоуправлением.

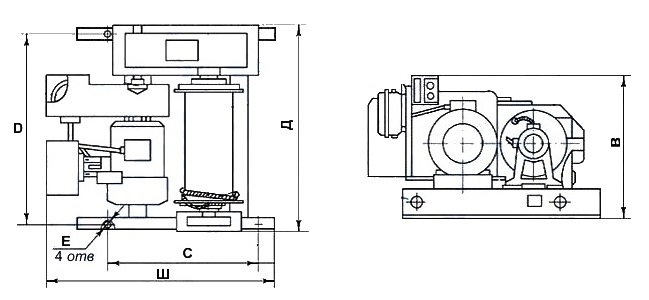

Технические характеристики и размеры лебедки ЛМ-1
 |
|
| Длина, мм | 720 |
| Ширина, мм | 900 |
| Высота, мм | 750 |
| Диаметр барабана, мм | 168 |
| Напряжение, В | 380 |
| Тяговое усилие, тс | 1 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 9,1 |
| Габаритные размеры (Д х Ш х В), мм | 720 х 900 х 750 |
| Комплектация канатом по умолчанию, (+/—) | в комплект поставки не входит |
| Скорость навивки каната на первом слое, м/с | 0,25 |
| Диаметр барабана | 168 |
| Редуктор | Ц2У-160-40-11 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР112MB6 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 275 |
Как купить лебёдку ЛМ-1. От чего зависит её цена.
В каталоге указана цена лебёдки ЛМ-1 в стандартном исполнении. Как говорилось выше, имеется возможность купить механизм с определёнными изменениями его устройства. В этом случае стоимость обсуждается индивидуально.
