Монтажная лебедка ЛМ-10А

Цена: цена по запросу

Лебедка монтажная ЛМ-10А. Назначение и конструкция.

Назначение монтажной лебедки ЛМ-10А не ограничивает её применение только как самостоятельно средства механизации монтажных и погрузочных операций. Тяговое усилие лебедки, равное 10 тс (10000 кгс), вполне отвечает требованиям, предъявляемым и к грузоподъёмным кранам.

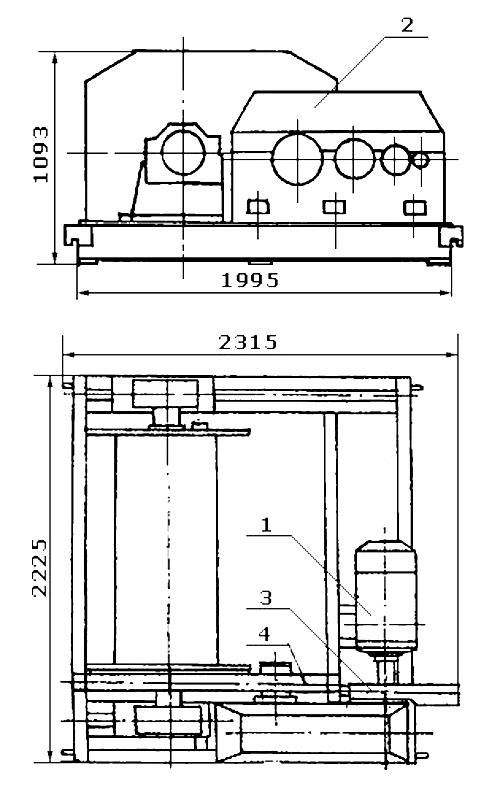

При ознакомлении с каталогом, необходимо обратить внимание на особенности конструкции монтажной электрической лебедки ЛМ-10А. Барабан устанавливается не на выходной вал редуктора, а на две подшипниковые опоры. Крутящий момент на барабан передаётся за счёт внешней зубчатой передачи, образованной двумя цилиндрическими шестернями. Одна из шестерен установлена на тихоходный вал редуктора, другая – соединена с барабаном. В совокупности с цилиндрическим трёхступенчатым редуктором 1Ц3У-355 дополнительные внешние шестерни образуют четырёхступенчатый привод барабана лебёдки. Помимо этого в устройство входят следующие механизмы:

1. Электрический двигатель 15 кВт 1000 об/мин.
2. Цилиндрический трёхступенчатый редуктор ЦЗУ-355х40.
3. Гидравлический тормоз ТКГ-200.
4. Кожух, закрывающий шестерни.

Технические характеристики и размеры лебедки

Напряжение, В	380/660
Тяговое усилие, тс	10
Расчетная канатоёмкость, м	400
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм	30,5
Габаритные размеры (Д х Ш х В), мм	2225 х 1995 х 1093
Комплектация канатом по умолчанию	не входит в комплект
Скорость навивки каната на первом слое, м/с	0,08
Диаметр барабана	530
Редуктор	1Ц3У-355-40-11
Тип тормоза	ТКГ 200
Электродвигатель	АИР160М6 15 кВт
Климатическое исполнение по ГОСТ 15150-69	У2
Температура окружающей среды, ºС	от -40 до +40
Окружающая среда	невзрывоопасная
Режим работы	легкий
Масса без каната, кг	3000

Как купить лебедку ЛМ-10А. От чего зависит цена.

Как отмечено выше, монтажная электрическая лебедка ЛМ-10А может применяться как в общей промышленности, так и в крановом хозяйстве. Чтобы купить лебёдку, предназначенную для установки на кран, необходимо заказать механизм, укомплектованный крановым двигателем. Цена такого изделия отличается от стоимости, указанной в прайс-листе, и обсуждается индивидуально.
