Монтажная лебедка ЛМ-2,5
Лебедка электрическая монтажная ЛМ-2,5. Назначение и конструкция.
Лебедка ЛМ-2,5 предназначена для механизации различных такелажных операций, в том числе погрузочно-разгрузочных и монтажных работ. Эксплуатация электрической монтажной лебёдки ЛМ-2,5 возможна в пределах допустимого тягового усилия, которое составляет 2,5 тс (2500 кгс). Категорически запрещается применять монтажный механизм для подъёма людей.
По своей конструкции рассматриваемая лебедка представляет сочетание определённых электрических, механических и гидравлических механизмов, установленных на единой раме. Что входит в состав:
- - трёхфазный асинхронный электрический двигатель 11 кВт 1000 об/мин;
- - колодочный гидравлический тормоз ТКГ-200;
- - соединительная муфта, объединённая с тормозным шкивом;
- - цилиндрический двухступенчатый редуктор. Установлены могут быть следующие редукторы – Ц2У-200-40-11, 1Ц3У-200-40-11, РМ-400-40-11 или РЦД-400-40-11. При незначительной разнице габаритных размеров все эти механизмы имеют приблизительно одинаковые технические характеристики;
- - рабочий барабан;
- - электрооборудование с щитом управления;
- - сварная рама.
Все узлы, входящие в состав лебедки ЛМ-2,5, подробно рассмотрены в нашем каталоге.

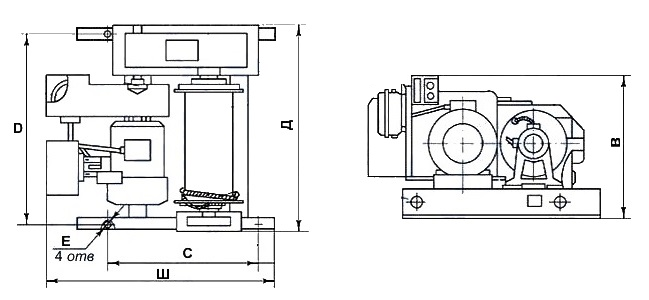

Технические характеристики и размеры электрической монтажной лебедки.
 |
|||||
| Напряжение, В | 380 | ||||
| Тяговое усилие, тс | 2,5 | ||||
| Расчетная канатоёмкость, м | 250 | ||||
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 16,5 | ||||
| Габаритные размеры (Д х Ш х В), мм | 1100 х 1150 х 670 | ||||
| Комплектация канатом по умолчанию | не входит в комплект | ||||
| Скорость навивки каната на первом слое, м/с | 0,25 | ||||
| Диаметр барабана | 180 | ||||
| Редуктор | Ц2У-200-40-11 | ||||
| Ц3У-200-40-11 | |||||
| РЦД-400-40-11 | |||||
| РМ-400-40-11 | |||||
| Тип тормоза | ТКГ 200 | ||||
| Электродвигатель | АИР160S6 11 кВт | ||||
| Климатическое исполнение по ГОСТ 15150-69 | У2 | ||||
| Температура окружающей среды, ºС | от -40 до +40 | ||||
| Окружающая среда | невзрывоопасная | ||||
| Режим работы | легкий | ||||
| Масса без каната, кг | 600 | ||||
Как купить лебедку ЛМ-2,5. От чего зависит цена.
Купить электрическую монтажную лебедку ЛМ-2,5 возможно как в стандартной комплектации, представленной в каталоге, так и некоторыми изменениями, согласованными с заказчиком. В последнем варианте цена обсуждается индивидуально.
