Монтажная лебедка ЛМ-3,2
Электрическая монтажная лебёдка ЛМ-3,2. Назначение и конструкция.
Лебёдка ЛМ-3,2, снабжённая электрическим приводом, предназначена для механизации процесса проведения монтажных, такелажных или погрузочных работ в пределах допустимого тягового усилия, равного 3,2 тс. Область применения монтажной лебедки ЛМ-3,2 самая обширная – от строительных объектов до производственных цехов.
Конструкция лебёдки проста и надёжна. Электродвигатель мощностью 11 кВт создаёт начальные обороты, преобразуемые редуктором в тяговое усилие барабана. В механизме допускается применение следующих редукторов - двухступенчатых Ц2У-250-40-11 или РМ-500-40-11 и трёхступенчатого редуктора 1Ц3У-250-40-11. В качестве тормозного устройства применяется колодочный гидравлический тормоз ТКГ-200. При эксплуатации электрической лебедки ЛМ-3,2 необходимо проводить техническое обслуживание, заключающееся в контроле состояния троса, тормозных колодок и уровня масла в редукторе и гидротолкателе.
Правила безопасности запрещают применение монтажной лебёдки для подъёма людей.
Как купить лебёдку ЛМ-3,2. От чего зависит цена.
Как упоминалось выше, монтажная электрическая лебедка ЛМ-3,2 может комплектоваться как двухступенчатыми, так и трёхступенчатыми редукторами. Вариант исполнения определяется максимальной канатоёмкостью механизма, который планируется купить. Применение трёхступенчатых редукторов в конструкции увеличивает допустимый диаметр барабана. Цена лебёдки ЛМ-3,2 при этом отличается от указанной в каталоге и оговаривается индивидуально.
Технические характеристики монтажной лебедки ЛМ-3,2
Напряжение, В | 380 |
Тяговое усилие, тс | 3,2 |
Расчетная канатоёмкость, м | 250 |
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 17,5 |
Габаритные размеры (Д х Ш х В), мм | 1365 х 1220 х 745 |
Комплектация канатом по умолчанию | не входит в комплект |
Скорость навивки каната на первом слое, м/с | 0,28 |
Диаметр барабана, мм | 270 |
Редуктор | 1Ц3У-250-40-11 |
Ц2У-250-40-11 | |
РМ-500-40-11 | |
Тип тормоза | ТКГ 200 |
Электродвигатель | АИР160S6 11 кВт |
Климатическое исполнение по ГОСТ 15150-69 | У2 |
Температура окружающей среды, ºС | от -40 до +40 |
Окружающая среда | невзрывоопасная |
Режим работы | легкий |
Масса без каната, кг | 980 |

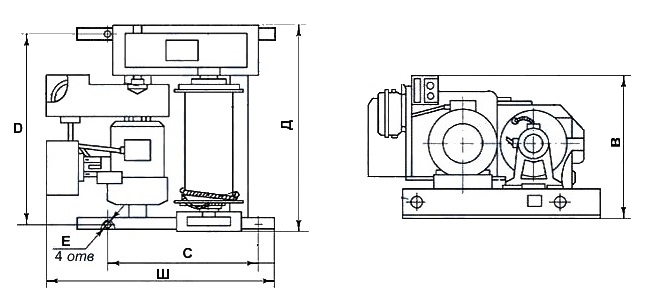

Размеры монтажной лебедки ЛМ-3,2
![]() |
||
Габаритные размеры, мм | Длина | 1365 |
Ширина | 1220 | |
Высота | 745 | |
Диаметр барабана, мм | 270 |
