Монтажная лебедка ЛМЧ-1
Монтажная лебедка ЛМЧ-1. Назначение и конструкция.
Электрическая лебёдка ЛМЧ-1 предназначена для осуществления механизированных монтажных, погрузочно-разгрузочных и такелажных работ на производственных или строительных площадках. Применение лебёдки для подъёма рабочего персонала недопустимо.
Применение в конструкции монтажного механизма червячного одноступенчатого редуктора Ч-125 с передаточным отношением 31,5 в сопряжении с электрическим трёхфазным двигателем мощностью 4 кВт обеспечивает тяговое усилие в 1тс. Что входит в состав монтажной червячной лебедки ЛМЧ-1:
- Асинхронный электромотор АИР 100 L4;
- Гидравлический колодочный тормоз ТКГ-160;
- Редуктор Ч 125;
- Барабан;
- Задняя опора с подшипником;
- Электрооборудование с пультом управления;
- Сварная рама.

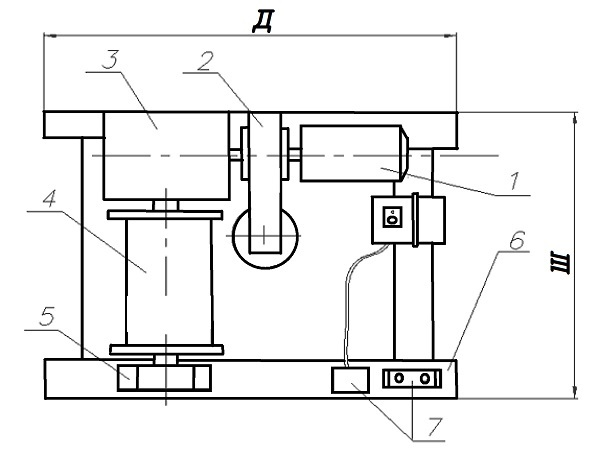

Расположение всех сборочных единиц и механизмов представлено в каталоге на схеме ниже. Соединение валов мотора и редуктора осуществляется муфтой, одновременно являющейся тормозным шкивом.
При техническом обслуживании лебедки ЛМЧ-1 необходимо контролировать уровень и качество масла в редукторе и гидравлическом толкателе.
Технические характеристики и размеры червячной лебедки.
 |
|
| Напряжение, В | 380 |
| Тяговое усилие, тс | 1 |
| Расчетная канатоёмкость, м | 100 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 11 |
| Габаритные размеры (ДхШхВ), мм | 800х825х550 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана, мм | 180 |
| Редуктор | Ч 125-31,5-52 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100L4 4 кВт 1500 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 270 |
Как купить лебедку ЛМЧ-1. От чего зависит цена.
В нашем каталоге представлена цена монтажной электрической червячной лебедки ЛМЧ-1, имеющей стандартные характеристики. По индивидуальному заказу возможно купить механизм со взрывозащищённым двигателем или оснащённый дистанционным или радиоуправлением. В этом случае стоимость рассчитывается отдельно.
