Тяговая лебедка ТЭЛ-1

Назначение и конструкция

Электрическая лебёдка ТЭЛ-1 предназначена для применения в качестве тягового механизма при необходимости перемещения различных грузов в вертикальном или горизонтальном направлении. Возможности лебёдки ТЭЛ-1 ограничены тяговым усилием барабана, которое составляет 1 тс (1000 кгс). Недопустимо применение механизма для подъёма или перемещения людей.

Основу конструкции тяговой электрической лебедки ТЭЛ-1 составляют два самостоятельных механизма – двигатель и редуктор. Рассмотрим подробный состав:

• - электрический двигатель 4 кВт/1000 об/мин;
• - тормозное устройство ТКГ-160;
• - муфта – тормозной шкив;
• - двухступенчатый редуктор Ц2У 200х20;
• - барабан с канатом;
• - подшипниковая опора барабана;
• - пульт управления с электрооборудованием;
• - сварная металлическая рама.

Электрический двигатель может быть как общепромышленным, так и защищённым от взрывов, пыли и влаги. Возможно изготовление тягового механизма с выносным управлением.

Технические характеристики и размеры лебедки.

Напряжение, В	380
Тяговое усилие, тс	1
Расчетная канатоёмкость, м	80
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм	8,3 - 8,8

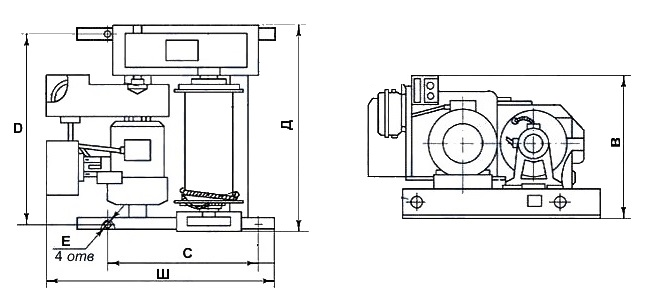

Габаритные размеры (Д х Ш х В), мм	750 х 846 х 607
Монтажные размеры (С х D), мм	735 х 550
Диаметр монтажных отверстий (Е), мм	17
Комплектация канатом по умолчанию	не входит в комплект
Скорость навивки каната на первом слое, м/с	0,3
Диаметр барабана	180
Редуктор	Ц2У-200-20
Тип тормоза	ТКГ 160
Электродвигатель	4 кВт 1000 об/мин
Климатическое исполнение по ГОСТ 15150-69	У2
Температура окружающей среды, ºС	от -40 до +40
Окружающая среда	невзрывоопасная
Режим работы	легкий
Масса без каната, кг	250

Как купить лебедку ТЭЛ-1. От чего зависит цена.

В каталоге представлена тяговая электрическая лебедка ТЭЛ-1, скомпонованная из сборочных единиц общепромышленного применения, но, как отмечалось выше, возможно купить изделие, предназначенное для особых условий эксплуатации. В этом случае цена лебедки будет зависеть от стоимости механизмов, входящих в состав устройства.
