Тяговая лебедка ТЭЛ-10

Цена: цена по запросу

Тяговая электрическая лебедка ТЭЛ-10. Назначение и конструкция.

Основное назначение лебедки ТЭЛ-10 – осуществление погрузочных и разгрузочных операций в пределах допустимой грузоподъёмности, равной 10 тс (10000 кгс). Также возможно применение тягового механизма в качестве однобарабанной маневровой лебедки или для комплектации грузоподъёмных кранов. Недопустимо применение рассматриваемой электрической лебедки для подъёма людей.

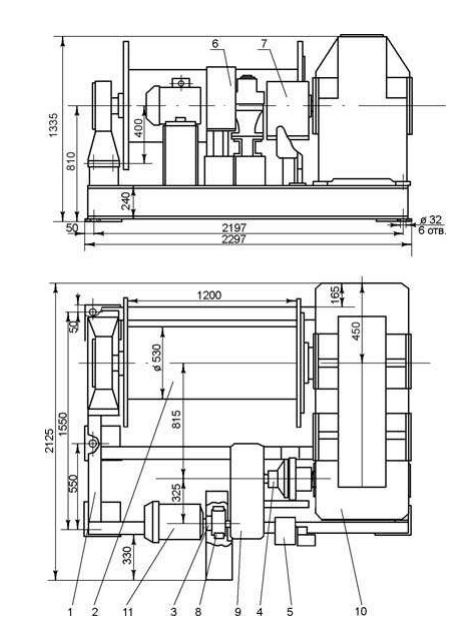

В конструкции тяговой лебёдки ТЭЛ-10 предусмотрено применение четырёхступенчатой цилиндрической передачи, состоящей из двух двухступенчатых редукторов – Ц2У-200 и Ц2Н-500. В лебёдках ранних годов выпуска в качестве главного редуктора устанавливался редуктор РМ-850. Все остальные комплектующие являются стандартными для конструкции тяговых электрических лебедок:

1. Сварная рама, являющаяся каркасом для всей конструкции.
2. Барабан в сборе.
3. Муфта, соединяющая электродвигатель 11 кВт 1000 об/мин с первичным редуктором Ц2У-200. Она же одновременно является тормозным шкивом.
4. Муфта, соединяющая выходной вал первичного редуктора с входным валом главного редуктора Ц2Н-500 (РМ-850).
5. Пусковое электрооборудование.
6. Кожух тормозного устройства.
7. Кожух электроаппаратуры.
8. Гидравлический тормоз ТКГ-200.
9. Редуктор Ц2У-200.
10. Редуктор Ц2Н-500.
11. Электродвигатель АИР 160 S6 (при общепромышленном применении лебёдки).

При эксплуатации лебёдки в составе кранов для её привода допускается применять крановые электродвигатели соответствующих типоразмеров.

Технические характеристики и размеры лебёдки

Напряжение, В	380
Тяговое усилие, тс	10
Расчетная канатоёмкость, м	300
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм	28
Габаритные размеры (Д х Ш х В), мм	2297 х 2125 х 1310
Монтажные размеры (С х D), мм	550 х 1000 х 2197
Диаметр монтажных отверстий (Е), мм	32 х 6
Комплектация канатом по умолчанию, (+/—)	не входит в комплект
Скорость навивки каната на первом слое, м/с	0,065
Редуктор первичный	Ц2У-200
Редуктор главный	Ц2Н-500 / РМ-850
Тип тормоза	ТКГ 200
Электродвигатель	АИР160S6
Климатическое исполнение по ГОСТ 15150-69	У2
Температура окружающей среды, ºС	от -40 до +40
Окружающая среда	невзрывоопасная
Режим работы	легкий
Масса без каната, кг	5500

Как купить лебедку. От чего зависит цена.

В каталоге для ознакомления представлена тяговая электрическая лебёдка в стандартном исполнении. Но купить возможно механизм со множеством дополнительных опций – дистанционное управление, частотное регулирование, звуковая сигнализация и прочее. В этом случае цена изделия будет рассчитываться согласно предоставленному техническому заданию.
