Тяговая лебедка ТЭЛ-3,2

Цена: цена по запросу

Тяговая электрическая лебедка ТЭЛ-3,2. Назначение и конструкция.

Тяговая электрическая лебедка ТЭЛ-3,2 предназначена для вертикального и горизонтального перемещения грузов в пределах конструктивно заложенного усилия, равного 3,2 тс. Так же рассматриваемый механизм может интегрироваться в состав грузоподъёмных кранов. Категорически запрещается применять лебёдку для подъёма людей.

Конструкция тяговой лебедки ТЭЛ-3,2 представляет собой комбинированное изделие, состоящее из электрических, механических и гидравлических механизмов, установленных на общей металлической раме.

В состав лебедки входят:

1. Электрический трёхфазный двигатель 11 кВт 1500 об/мин;
2. Колодочный гидравлический тормоз ТКГ-200;
3. Цилиндрический трёхступенчатый редуктор 1Ц3У-250-80-11;
4. Барабан;
5. Подшипниковая опора барабана;
6. Электрическая аппаратура;
7. Рама.

Соединение валов электродвигателя и редуктора осуществляется муфтой, одновременно являющейся тормозным шкивом. При обслуживании тягового механизма необходимо проверять количество и качество масла в редукторе и гидравлическом толкателе.

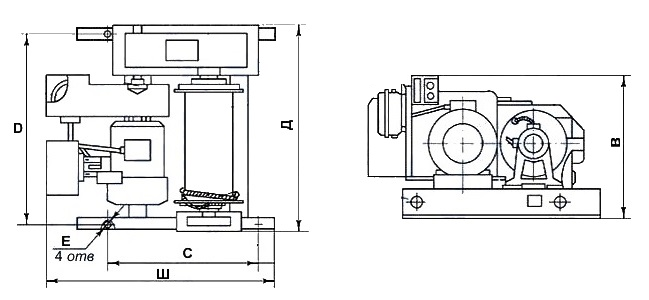

Размеры и технические характеристики лебедки

Напряжение, В	380
Тяговое усилие, тс	3,2
Расчетная канатоёмкость, м	250
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм	16,5
Габаритные размеры (Д х Ш х В), мм	1210 х 1260 х 726
Монтажные размеры (С х D), мм	425 х 1108
Диаметр монтажных отверстий (Е), мм	20
Комплектация канатом по умолчанию	не входит в комплект
Скорость навивки каната на первом слое, м/с	0,2
Диаметр барабана	325
Редуктор	1Ц3У-250-80-11
Тип тормоза	ТКГ 200
Электродвигатель	АИР132М4
Климатическое исполнение по ГОСТ 15150-69	У2
Температура окружающей среды, ºС	от -40 до +40
Окружающая среда	невзрывоопасная
Режим работы	легкий
Масса без каната, кг	1100

Как купить лебедку ТЭЛ-3,2. От чего зависит цена.

Наши заказчики имеют возможность купить тяговую электрическую лебёдку ТЭЛ-3,2 изготовленную в исполнении, не указанном в каталоге – с дистанционным управлением, взрывозащищённым двигателем или звуковой сигнализацией. Цена таких механизмов выше стоимости, указанной в прайс-листе.
