Тяговая лебедка ТЭЛ-5

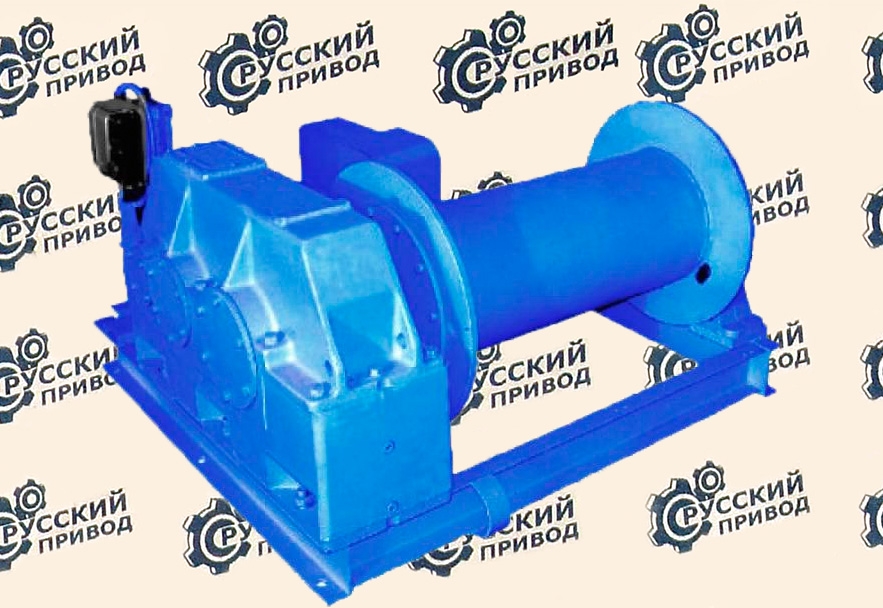

Тяговая электрическая лебедка ТЭЛ-5 (ТЭЛ-5А). Назначение и конструкция.
Тяговая электрическая лебёдка ТЭЛ-5 предназначена для применения как в качестве самостоятельного средства механизации погрузочно-разгрузочных работ, так и в качестве комплектующего механизма в составе различных грузоподъёмных кранов. Тяговое усилие лебёдки ТЭЛ-5 составляет 5 тс (5000 кгс).

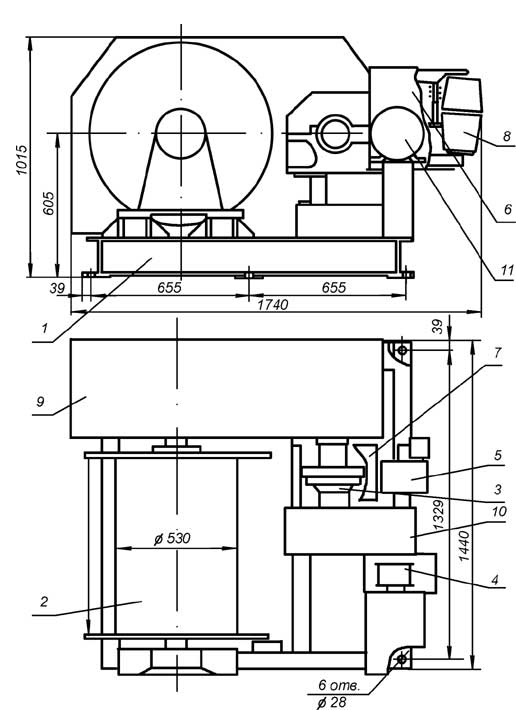

Конструкция лебедки ТЭЛ-5 отличается наличием двух последовательно установленных цилиндрических двухступенчатых редукторов – Ц2У-160 и Ц2У-400Н. При установке тягового механизма на кран допускается установка картерного редуктора Ц2У-400К. Ниже представлен подробный состав электрической лебедки ТЭЛ-5:
- Сварная рама лебедки;
- Рабочий барабан;
- Муфта;
- Муфта;
- Электрооборудование и пультом управления;
- Кожух тормозного устройства;
- Кожух муфты;
- Тормоз гидравлический ТКГ-200;
- Редуктор Ц2У-400Нх31,5;
- Редуктор 1Ц2У-160х31,5;
- Электродвигатель 7,5 кВт 1000 об/мин.
Принципиальное отличие лебедки ТЭЛ-5А от ТЭЛ-5:
- в ТЭЛ-5А – два редуктора соединены муфтой (поз.7);
- в ТЭЛ-5 – передача вращения осуществляется за счёт двух шестерен.
Технические характеристики и размеры лебедки
 |
|
| Напряжение, В | 380 |
| Тяговое усилие, тс | 5 |
| Расчетная канатоёмкость, м | 270 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 24 |
| Габаритные размеры (Д х Ш х В), мм | 1740 х 1440 х 1015 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,02 |
| Диаметр барабана | 530 |
| Редуктор | 1Ц2У-160-31,5 |
| Ц2У-400Н-31,5 / Ц2У-400К-31,5 | |
| Тип тормоза | ТКГ 200 |
| Электродвигатель | АИР132М6 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 1500 |
Как купить лебедку ТЭЛ-5. От чего зависит цена.
Чтобы купить лебедку ТЭЛ-5, необходимо сообщить изготовителю предполагаемые условия эксплуатации тягового механизма. Если для применения лебедки в качестве самостоятельного механизма вполне подойдёт установка общепромышленного электродвигателя, то для комплектации кранов необходимо применение в конструкции кранового двигателя. Цена лебёдки ТЭЛ-5 с крановым двигателем и картерным редуктором будет выше стоимости, указанной в каталоге.
