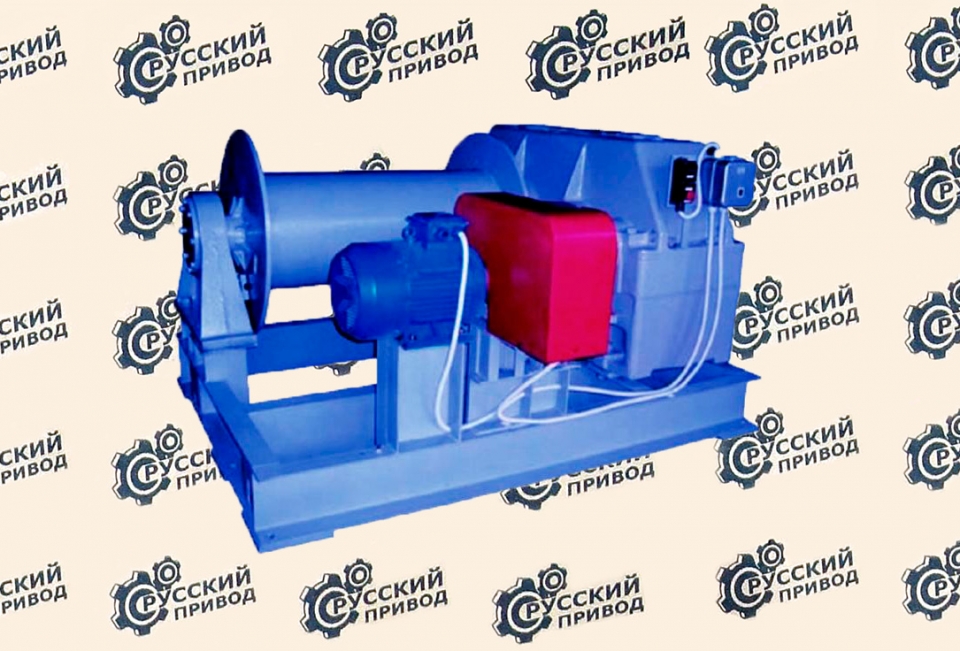

Тяговая лебедка ТЭЛ-8

Цена: цена по запросу

Тяговая электрическая лебедка ТЭЛ-8. Назначение и конструкция.

Тяговая электрическая лебёдка ТЭЛ-8 может эксплуатироваться и как самостоятельный агрегат, и в качестве составной части различных более крупных грузоподъёмных механизмов. Единственным ограничением применения лебёдки является её тяговое усилие, равное 8 тс (8000 кгс).

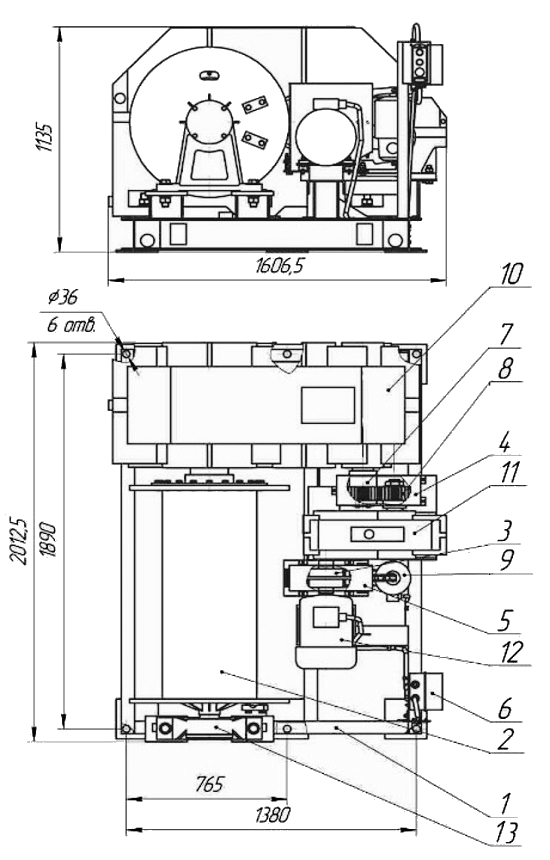

Конструкция лебедки имеет некоторые особенности. Приводим основные узлы, входящие в устройство, с описанием их назначения:

1. Рама – является базой для расположения и установки всех сборочных единиц;
2. Барабан, диаметр которого влияет на такие характеристики, как канатоёмкость, тяговое усилие и скорость навивки каната;
3. Упругая втулочно-пальчиковая муфта, соединяющая электродвигатель с первичным редуктором. Одна из полумуфт одновременно является тормозным шкивом;
4. Кожух, закрывающий внешнюю зубчатую передачу;
5. Кожух, закрывающий тормозное устройство;
6. Шкаф с электрооборудованием;
7. Шестерня на выходном валу первичного редуктора;
8. Шестерня на входном валу главного редуктора;
9. Гидравлический колодочный тормоз ТКГ-200;
10. Главный редуктор – возможна установка цилиндрических двухступенчатых редукторов Ц2Н-450 или РМ-750;
11. Первичный редуктор – двухступенчатый редуктор Ц2У-200;
12. Электрический двигатель – в базовой комплектации устанавливается 15 кВт 1000 об/мин;
13. Задняя опора барабана с подшипником.

Ознакомившись с устройством лебедки, нетрудно понять, что её кинематическая схема состоит из пятиступенчатой передачи, образованной двумя двухступенчатыми редукторами и одной внешней ступенью. Такая конструкция позволяет получить высокое тяговое усилие, передаваемое канату, при достаточно малой скорости его навивки, не прибегая к установке электродвигателей большой мощности.

Технические характеристики и размеры лебедки.

Напряжение, В	380
Тяговое усилие, тс	8
Расчетная канатоёмкость, м	270
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм	27.0
Габаритные размеры (Д х Ш х В), мм	2012 х 1606 х 1135
Монтажные размеры (С х D), мм	765 х 1380 х 1890
Диаметр монтажных отверстий (Е), мм	36 х 6
Комплектация канатом по умолчанию	не входит в комплект
Скорость навивки каната на первом слое, м/с	0,1
Редуктор первичный	Ц2У-200
Редуктор главный	Ц2Н-450 / РМ-750
Тип тормоза	ТКГ 200
Электродвигатель	АИР160М6
Климатическое исполнение по ГОСТ 15150-69	У2
Температура окружающей среды, ºС	от -40 до +40
Окружающая среда	невзрывоопасная
Режим работы	легкий
Масса без каната, кг	3200

Как купить тяговую лебедку ТЭЛ-8. От чего зависит цена.

Обращаем внимание, что в каталоге описана тяговая электрическая лебедка ТЭЛ-8, изготовленная в стандартной базовой комплектации. При необходимости купить механизм с изменёнными характеристиками, необходимо предоставить техническое задание на его изготовление. Цена при этом будет рассчитываться индивидуально.
