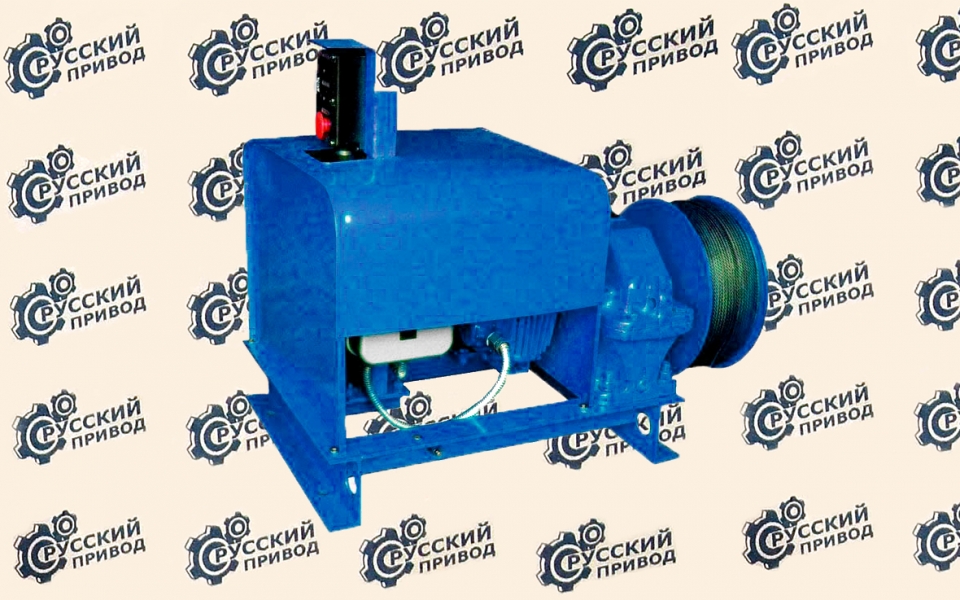

Тяговая лебедка ТЛ-14б
Тяговая лебёдка ТЛ-14Б с электрическим приводом предназначения для механизации грузоподъёмных операций. Лебедка может применяться как самостоятельная единица или являться сборочным узлом более крупных грузовых механизмов.
От своего ближайшего аналога из нашего каталога – лебёдки ТЛ-14А, рассматриваемый механизм отличается повышенным тяговым усилием, что достигается применением в конструкции цилиндрического редуктора с увеличенным передаточным числом. Особенностью всех лебёдок типа ТЛ-14 является отсутствие подшипниковой опоры барабана, который устанавливается на выходной вал редуктора консольно.
Соединение вала электродвигателя и входного вала редуктора осуществляется упругой муфтой, исключающей рывки при пуске и остановке механизма. Муфта имеет комбинированную конструкцию и одновременно является тормозным шкивом. Установка тормоза в месте сопряжения валов обеспечивает максимальную эффективность торможения.
Технические характеристики
| Напряжение, В | 380 |
| Тяговое усилие, тс | 0,63 |
| Расчетная канатоёмкость, м | 50 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 8,3 |
| Габаритные размеры (Д х Ш х В), мм | 920 х 620 х 800 |
| Монтажные размеры (С х D), мм | 360 х 690 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана | 300 |
| Редуктор | 1Ц2У-160-40 |
| РЦД-350-40 | |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР 100L4 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 235 |

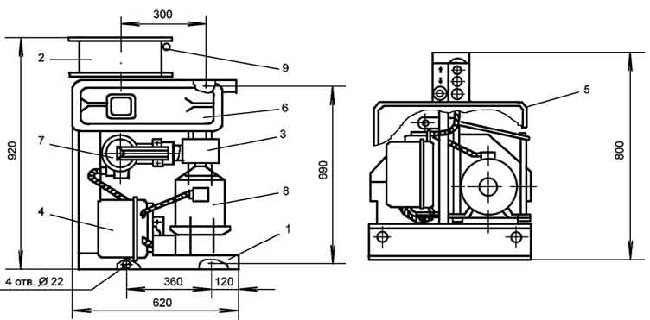

Размеры тяговой лебедки ТЛ-14Б
 |
|
| 1 | Рама |
| 2 | Барабан |
| 3 | Упругая муфта |
| 4 | Шкаф с электрической аппаратурой |
| 5 | Защитный кожух |
| 6 | Редуктор 1Ц2У-160 |
| 7 | Тормоз ТКГ-160 |
| 8 | Электрический двигатель 4 кВт 1500 об/мин |
| 9 | Трос |
