Тяговая лебедка ТЛ-7А-1
Тяговая электрическая лебедка ТЛ-7А-1 имеет универсальное назначение. Лебёдка может применяться как самостоятельный механизм, предназначенный для осуществления погрузочно-разгрузочных работ. Управление лебёдкой осуществляется с пульта. Также рассматриваемый тяговый механизм может являться частью грузоподъёмных кранов. В этом случае управление осуществляет машинист из кабины крана. Осуществлять подъём людей с помощью лебёдки ТЛ-7А запрещено.
Конструкция тяговой лебёдки ТЛ-7А-1 может отличаться применяемым редуктором. На моделях более ранних годов выпуска устанавливался редуктор РМ-650, а в современных механизмах применяется Ц2У-400Н. Отличием конструкции является наличие резисторного блока, при помощи которого снижается частота вращения двигателя для плавного разматывания каната. Технические характеристики редуктора позволяют устанавливать на лебёдку электродвигатели мощностью от 15 до 30 кВт.
Технические характеристики
| Наименование показателя | Значение |
| Напряжение, В | 380/660 |
| Тяговое усилие, тс | 5 |
| Расчетная канатоёмкость, м | 250 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 22,5 |
| Габаритные размеры (Д х Ш х В), мм | 1780 х 1815 х 1185 |
| Монтажные размеры (Сх С х С х D), мм | 390 х 390 х 390 х 1683 |
| Диаметр монтажных отверстий (Е), мм | 26 |
| Комплектация канатом по умолчанию, (+/-) | в комплект не входит |
| Скорость навивки каната на первом слое, м/с | 0,31 |
| Диаметр барабана | 377 |
| Редуктор | Ц2У-400Н-50-22М |
| РМ-650-50-50-22М | |
| Тип тормоза | ТКГ 300 |
| Электродвигатель | АИР180M8 15 кВт 750 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 1940 |

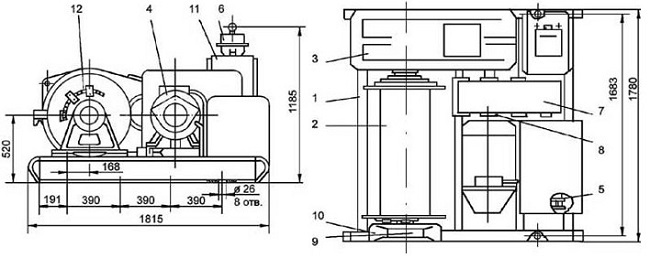

Габаритные и установочные размеры лебедки
 |
|
| 1 | Рама |
| 2 | Барабан |
| 3 | Редуктор цилиндрический двухступенчатый |
| 4 | Электродвигатель |
| 5 | Резисторный блок |
| 6 | Кулачковый контроллер |
| 7 | Тормоз колодочный гидравлический |
| 8 | Муфта |
| 9 | Подшипник |
| 10 | Выносная подшипниковая опора |
| 11 | Шкаф с электрооборудованием |
| 12 | Канат |
