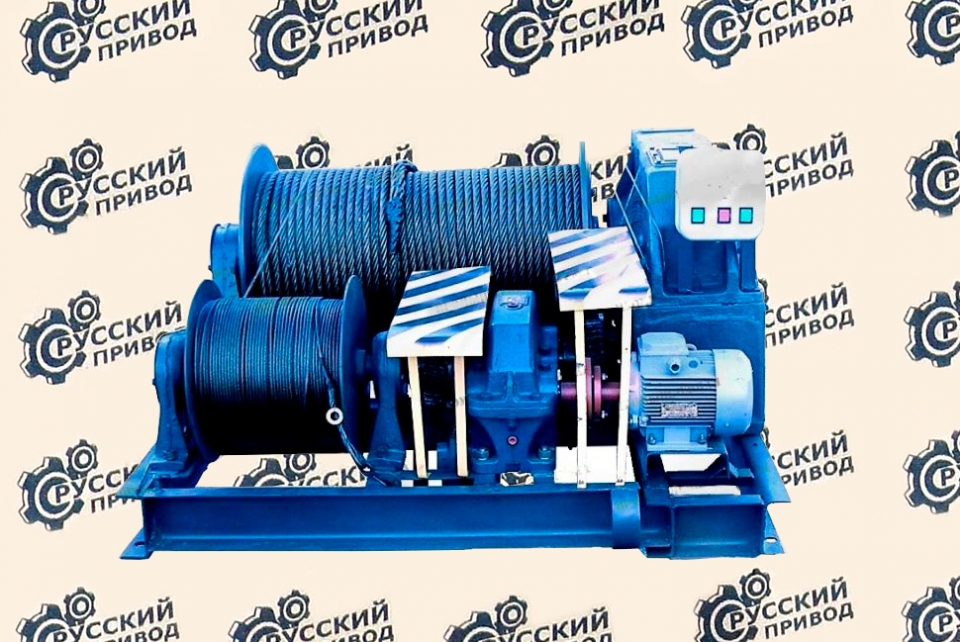

Тяговая лебедка ТЛ-8Б
Тяговую электрическую лебёдку ТЛ-8Б по своему назначению скорее относится к маневровым механизмам. Основное применение лебёдки ТЛ-8Б – передвижение грузового железнодорожного транспорта по рельсовым прискладским путям. Тяговое усилие главного барабана позволяет перемещать до пяти тарных железнодорожных единиц с общей массой груза до 315 тонн.
Двухбарабанная конструкция лебёдки ТЛ-8Б и применение концевого блока делает возможным осуществление маневров в любом направлении. Главный барабан лебедки через рабочий канат подтягивает вагоны, а вспомогательный барабан через вспомогательный трос перемещает рабочий канат от одного конца сцепа к другому. Изменение направления движения происходит за счёт различного зацепления рабочего каната – напрямую к вагону или через концевой блок. Согласованная работа двух барабанов обеспечивается контроллерами, установленными в электрическом шкафу управления. Для обеспечения безопасности маневровых работ рекомендуется оборудовать лебёдку конечными выключателями и звуковой сигнализацией.
Применение маневровой лебёдки ТЛ-8Б даёт значительный экономический эффект, поскольку позволяет экономить значительные средства на аренде маневрового локомотива.
Технические характеристики
| Наименование характеристики | Значение |
| Напряжение, В | 380 |
| Тяговое усилие на основном барабане, тс | 5 |
| Расчетная канатоёмкость на основном барабане, м | 220 |
| Диаметр грузового каната, мм | 22,5 |
| Тяговое усилие на вспомогательном барабане, тс | 0,5 |
| Расчетная канатоёмкость на вспомогательном барабане, тс | 460 |
| Диаметр вспомогательного каната, мм | 6,9 |
| Габаритные размеры (Д х Ш х В), мм | 1534 х 1545 х 925 |
| Монтажные размеры (С х D), мм | 625 х 625 х 1480 |
| Диаметр монтажных отверстий (Е), мм | 28 х 6 |
| Комплектация канатом по умолчанию, (+/-) | в комплект поставки не входит |
| Скорость навивки каната на первом слое, м/с | 0,03 |
| Редуктор первичный | 1Ц2У-160-31,5-13 |
| Редуктор главный | РМ-500-31,5-22 |
| Ц2У-315Н-31,5-22 | |
| 1Ц3У-315-31,5-22 | |
| Тип тормоза | ТКГ 200 |
| Электродвигатель | АИР100S4 3 кВт 1500 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 1200 |

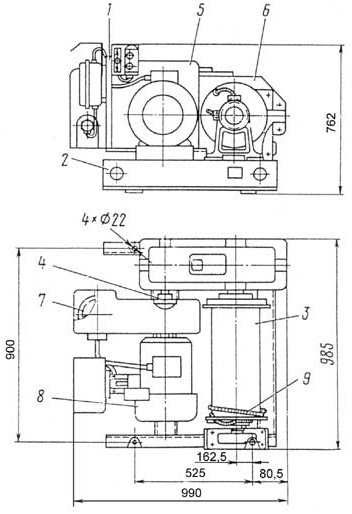

Габаритные размеры лебёдки ТЛ-8Б
 |
|
| 1 | Рама |
| 2 | Вспомогательный барабан |
| 3 | Шкаф с пусковой аппаратурой |
| 4 | Тормозная лента |
| 5 | Муфта кулачковая |
| 6 | Тормозная лента |
| 7 | Главный барабан |
| 8 | Ролик |
| 9 | Упругая муфта |
| 10 | Шестерня |
| 11 | Подшипниковая опора |
| 12 | Шестерня |
| 13 | Электродвигатель АИР100S4 |
| 14 | Редуктор Ц2У-315Нх31,5-22 |
| 15 | Редуктор 1Ц2У-160х31,5-13 |
| 16 | Подшипник 1616 Л |
