Тяговая лебедка ТЛ-9а
Электрическая лебедка ТЛ-9А по своим характеристикам считается тяговым механизмам. В частности, об этом говорит достаточно малая скорость навивки каната. Однако функционал тяговой лебёдки ТЛ-9А не ограничивает применение механизма по прямому назначению, а так же позволяет осуществлять любые разгрузочные или такелажные работы в пределах допустимого тягового усилия, равного 1,25 тс. Единственное ограничение – устройство не предназначено для подъёма людей.
Конструкция тяговой лебедки включает в себя стандартный набор деталей и механизмов – рама, электрический двигатель, муфта, тормоз, барабан, подшипниковая опора и электрический шкаф. Присутствие в составе лебедки редуктора и гидравлического тормоза требует от заказчика обязательной проверки после покупки наличия масла в механизмах. Рекомендуемые марки смазывающих продуктов приведены в каталоге.
Тяговая электрическая лебедка ТЛ-9А чаще всего применяется как самостоятельный механизм, но характеристики изделия позволяют его интегрировать в состав малых грузоподъёмных кранов. В этом случае необходимо купить лебёдку, оборудованную дистанционным управлением и конечными выключателями. Цена нестандартной комплектации обсуждается индивидуально.
Технические характеристики
| Напряжение, В | 380 |
| Тяговое усилие, тс | 1,25 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 11 |
| Габаритные размеры (Д х Ш х В), мм | 985 х 990 х 785 |
| Монтажные размеры (С х D), мм | 525 х 890 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не комплектуется |
| Скорость навивки каната на первом слое, м/с | 0,5 |
| Диаметр барабана | 180 |
| Редуктор | 1Ц2У-200-31,5-11 |
| Ц3У-200-31,5-11 | |
| Тип тормоза | ТКГ 200 |
| Электродвигатель | АИР132S4 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 450 |

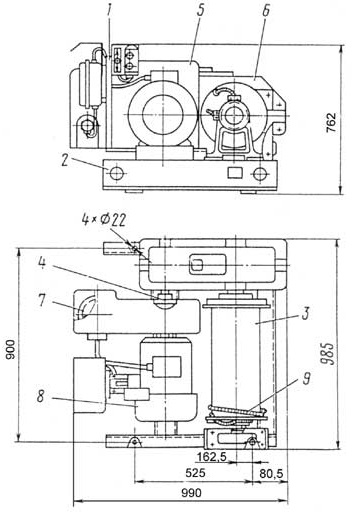

Габаритные и установочные размеры электрической лебедки ТЛ-9А
 |
|
| 1 | Шкаф с пусковой аппаратурой |
| 2 | Рама |
| 3 | Барабан |
| 4 | Муфта |
| 5 | Защитный кожух |
| 6 | Редуктор Ц2У-200-31,5-11 |
| 7 | Тормоз ТКГ-200 |
| 8 | Электродвигатель 7,5/1500 |
| 9 | Канат |
