Тяговая лебедка ТЛЧ-1

Цена:цена по запросу

Запрос цены

Лебёдка ТЛЧ-1 имеет универсальное назначение, так как её характеристики позволяют применять рассматриваемый тяговый механизм, как для горизонтального перемещения грузов, так и для их вертикального подъёма и опускания. Возможности электрической червячной лебёдки ограничиваются только тяговым усилием, равным 1 тс.

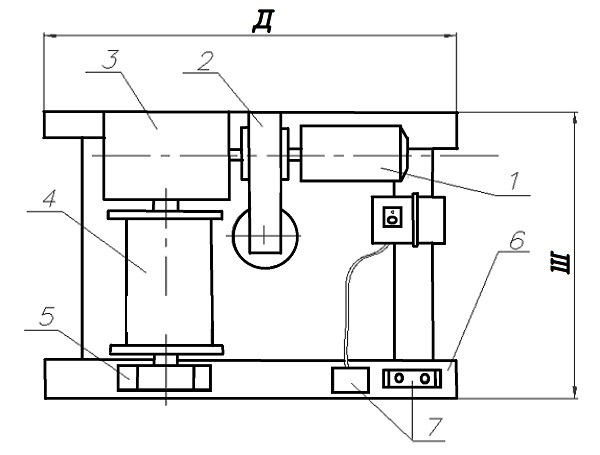

Основу конструкции тяговой лебёдки ТЛЧ-1 составляет сочетание электрического трёхфазного двигателя 4 кВт 1500 об/мин и червячного одноступенчатого редуктора Ч 125х31,5. Кроме того, в состав лебедки входят:

1. Электромотор АИР 100L4.
2. Тормоз колодочный гидравлический ТКГ-160.
3. Редуктор Ч-125 с передаточным отношением 31,5.
4. Барабан.
5. Выносная подшипниковая опора барабана.
6. Рама.
7. Электрооборудование с пультом управления.

Технические характеристики и размеры лебедки

Напряжение, В	380
Тяговое усилие, тс	1
Расчетная канатоёмкость, м	100
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм	9,6
Габаритные размеры (Д х Ш х В), мм	800 х 810 х 400
Комплектация канатом по умолчанию	не входит в комплект
Скорость навивки каната на первом слое, м/с	0,3
Диаметр барабана, мм	180
Редуктор	Ч-125-31,5
Тип тормоза	ТКГ-160
Электродвигатель	АИР100L4 4/1500
Климатическое исполнение по ГОСТ 15150-69	У2
Температура окружающей среды, ºС	от -40 до +40
Окружающая среда	невзрывоопасная
Режим работы	легкий
Масса без каната, кг	270
