Тяговая лебедка ТЛЧ-14Б
Назначение и конструкция
Тяговая червячная лебедка ТЛЧ-14Б предназначена для механизации процесса горизонтального и вертикального перемещения грузов, за исключением людей.

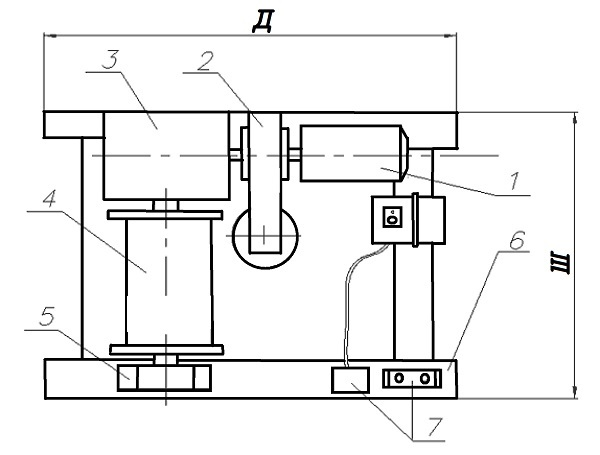

Конструкция лебедки ТЛЧ-14Б представляет собой определённую комбинацию электрических, механических и гидравлических устройств. В каталоге ниже представлена схема их компоновки, включающая следующие механизмы:
- Электрический асинхронный двигатель 4 кВт 1500 об/мин;
- Гидравлический колодочный тормоз ТКГ-160;
- Червячный одноступенчатый редуктор Ч 100х31,5-52;
- Барабан;
- Выносная подшипниковая опора барабана;
- Рама;
- Электроаппаратура.
Технические характеристики и размеры лебедки
 |
|
| Напряжение, В | 380 |
| Тяговое усилие, тс | 0,63 |
| Расчетная канатоёмкость, м | 50 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 8,3 |
| Габаритные размеры (Д х Ш х В), мм | 850 х 500 х 550 |
| Монтажные размеры (С х D), мм | 400 х 740 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не комплектуется |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана | 300 |
| Редуктор | Ч-100-31,5 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100L4 4/1500 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 280 |
Тяговое усилие лебёдки создаёт редуктор, преобразующий обороты вала электродвигателя. Остановка и притормаживание червячной электрической лебедки ТЛЧ-14Б осуществляется тормозом. Общее управление механизмом производится с пульта, который может быть расположен как на раме, так и дистанционно.
Как купить лебедку ТЛЧ-14Б. От чего зависит цена.
Червячная тяговая электрическая лебедка ТЛЧ-14Б может быть укомплектована как общепромышленными узлами, так и имеющими определённую степень защиты. Чтобы купить лебедку, изготовленную в исполнении, отличающемся от указанного в каталоге, необходимо предоставить производителю необходимые технические требования. Цена механизма с нестандартной комплектацией отличается от стоимости, приведённой в прайс-листе.
