Тяговая лебедка ТЛЧ-2

Назначение и конструкция

Тяговая червячная электрическая лебедка ТЛЧ-2 предназначена для проведения механизированной погрузки, разгрузки и перемещения грузов.

Лебёдка ТЛЧ-2 обладает тяговым усилием 2 тс и является самым мощным механизмов среди червячных устройств подобного типа. Достигается это за счёт применения в конструкции лебедки одноступенчатого червячного редуктора Ч 160х50. Высокое передаточное число редуктора способно многократно увеличивать крутящий момент установленного электродвигателя мощностью 15 кВт.

Рассмотрим все комплектующие единицы тяговой червячной лебедки ТЛЧ-2.

1. Асинхронный трёхфазный электродвигатель АИР 160 S4;
2. Тормоз колодочный гидравлический ТКГ-200;
3. Редуктор Ч-160 с передаточным отношением 50;
4. Рабочий барабан;
5. Выносная подшипниковая опора;
6. Рама лебедки;
7. Электроаппаратура с пультом управления.

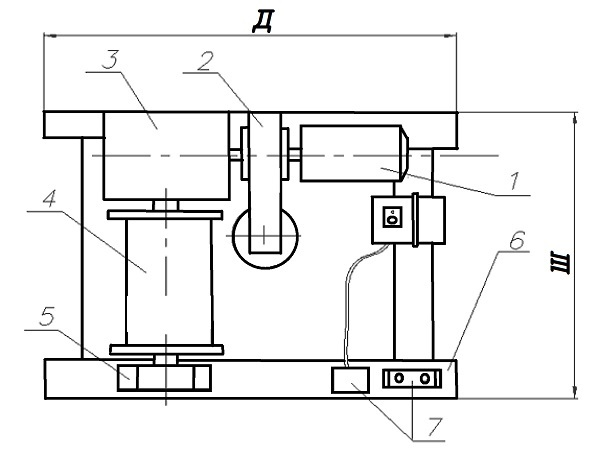

Расположение элементов на раме представлено в каталоге на схеме ниже.

Напряжение, В	380
Тяговое усилие, тс	2
Расчетная канатоёмкость, м	250
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм	14
Габаритные размеры (Д х Ш х В), мм	1000 х 1200 х 500
Комплектация канатом по умолчанию	не входит в комплект
Скорость навивки каната на первом слое, м/с	0,5
Диаметр барабана, мм	299
Редуктор	Ч-160-50
Тип тормоза	ТКГ 200
Электродвигатель	АИР160S4 15/1500
Климатическое исполнение по ГОСТ 15150-69	У2
Температура окружающей среды, ºС	от -40 до +40
Окружающая среда	невзрывоопасная
Режим работы	легкий
Масса без каната, кг	550

Как купить лебёдку ТЛЧ-2. От чего зависит цена.

Цена тяговой электрической червячной лебёдки ТЛЧ-2 зависит, в первую очередь, от её комплектации и исполнения сборочных единиц. Возможна установка взрывозащищённого электродвигателя, выносного дистанционного управления или облегчённого редуктора 1Ч-160. Чтобы купить наиболее подходящий вариант, необходимо уточнить с нашими специалистами все детали заказа.
