Мотор-редуктор МЧ2-100

Мотор-редуктор МЧ2-100: назначение и сфера эксплуатации

Мотор-редуктор МЧ2-100 нужен в большей степени в тот момент, когда требуется применение редуктора в оснащении механизмов общего назначения. Именно эти виды мотор-редукторов ставятся на различные обрабатывающие центры, некоторое транспортоное и грузоподъемное оборудование и т.д.

Мотор-редуктор МЧ2-100 может быть изготовлен в двух вариациях: 1. мотор-редуктор 2МЧ-40/100 и 2. мотор-редуктор 2МЧ-63/100. Относительно самой конструкции можно сказать, что именно этот мотор-редуктор собран из электродвигателя и редуктора, он призван повысить величину крутящего момента, а уже именно данный крутящий момент должен быть обеспечен вместе со снижением частоты вращения вала.

Мотор-редукторы 2МЧ-100 отличаются довольно большими возможностями своего применения, кроме того к плюсам можно отнести высокую надежность данного мотор-редуктора, его легкость в применении, несложный ремонт, то есть мотор-редуктор абсолютно пригоден к ремонту.

Мотор-редуктор МЧ2-100: условия применения

1. мотор-редуктор МЧ2-100 предполагает нагрузку на себя постоянную или же переменную, крутящий момент при этом должен быть в пределах номинального, а направление либо реверсивным, либо же в одну сторону;

2. мотор-редуктор МЧ2-100 может работать длительно вплоть до 24 часов в сутки или же с периодическими остановками;

3. валы этого мотор-редуктора могут вращаться в любую сторону, предпочтительности никакой нет, а частота вращения для входного вала не превышает 1800 об/мин;

4. атмосфера для рассматриваемого мотор-редуктора МЧ2-100 может быть как I типа, так и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;

5. что касается климатического исполнения, это могут быть следующие варианты - У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 69

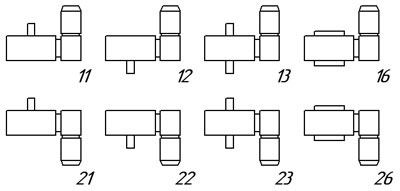

Мотор-редуктор МЧ2-100: варианты сборки

Мотор-редуктор МЧ2-100: технические характеристики

n	U ном	моторо-редуктор 2МЧ-40/100				мотор-редуктор 2МЧ-63/100
		T	W	n э/дв	m	T	W	n э/дв	m
9,0	160	450	0,37	1500	63	691	1,1	1500	73
7,0	200					698
5,5	250		0,25		62	692
4,0	315					713	0,75		71
3,5	400					720	0,55		70
2,7	500		0,18		61	727	0,37		68
2,0	630					731
1,7	800					735	0,25		67
1,4	1000					738	0,18		65,5
1,0	1250	390				720
0,8	1600					676
0,7	2000	530				724
0,5	2500	450				699
F вых		7280				8600
Lw		До 1,5 кВт-82 дБ, свыше 1,5 кВт-85 дБ

Обозначения для таблицы:

U ном. - значение номинального передаточного числа редукторной части;
n - число оборотов на выходном валу;
W - значение мощности электродвигателя, кВт;
T - номинальный крутящий момент на тихоходном валу, Н.м.;
F вых. - допускаемая радиальная консольная нагрузка на выходном валу;
Lw. - корректированный уровень звуковой мощности, дБа;
m - масса мотор-редуктора, измеряемая в килограммах.

Важно отметить, что если есть определенные пожелания заказчика, мы всегда можем произвести комплектацию мотор-редуктора МЧ2-100 встроенным электромагнитным тормозом, а также электродвигателем взрывозащищенного исполнения.

Мотор-редуктор МЧ2-100 может эксплуатироваться в качестве привода общего машиностроительного применения. Питание для мотор-редуктора МЧ2-100 производится от сети переменного тока, частота при этом соответствует значениям 50Гц/60Гц, а напряжение - 220В/380В, отметим также, что если есть необходимость у заказчика наличия диапазона каких-либо других напряжений, все это согласовывается и организуется. Показатель номинального передаточного числа в первую очередь имеет зависимость от вида модификации мотор-редуктора, также как его межосевое расстояние, процент КПД и некоторые другие нюансы. Мотор-редуктор МЧ2-100 имеет оснащение вентилятором на конце входного вала, который необходим для того, чтобы производить охлаждение, при этом он обязательно имеет свою защиту - кожух, который крепится к корпусу редуктора двумя болтами.

Мотор-редуктор МЧ2-100: габаритные и присоединительные размеры

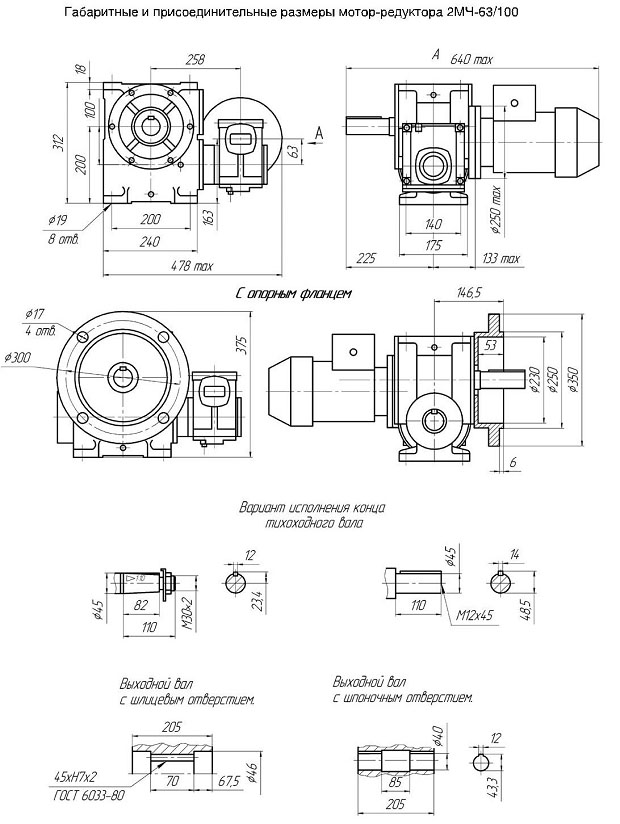

Мотор-редуктор МЧ2-100: габаритные и присоединительные размеры в исполнении 2МЧ-63/100

Мотор-редуктор МЧ2-100: условное обозначение при формировании заказа

Мотор-редуктор 2МЧ-63/100-1,4-21К-1-2-У3-С-380, где

2МЧ - обозначает тип мотор-редуктора;
63 - его межосевое расстояние I ступени;
100 - межосевое расстояние II ступени;
1,4 - частота вращения выходного вала;
21 - вариант сборки;
К - конический конец выходного вала;
1 - вариант расположения червячной пары;
2 - категория точности редуктора;
У3 - климатическое исполнение и категория размещения;
С - заправка маслом;
380 - напряжение питания.
