Мотор-редуктор МЧ2-160
Мотор-редуктор МЧ2-160: назначение и область применения
Мотор-редуктор МЧ2-160 представляеь собой мотор-редуктор двухступенчатого типа, который обеспечен червячными передачами. Данный тип мотор-редуктора применяется в качестве приводов для всяческого оборудованич машин общемашиностроительного предназначения. Мотор-редуктор МЧ2-160 может быть использован практически во всех отраслях промвшленности, наиболее часто можно встретить применение данного мотор-редуктора для оснащения транспортировочных механизмов, разнообразных подъемников и т.д.
В независимости от того, какой выбран способ использования для мотор-редуктора МЧ2-160, это всегда наиболее удачное соединениеэлектродвигателя и редуктора в одной единой конструкции, которое отличается своими выссокими характеристиками, что касается надежности, также можно отметить достаточно немалый диапазон эксплуатации, а также режимов работы. Мотор-редуктор МЧ2-160 совершенно спокойно можно применять для продолжительной работы и, в тоже времч использовать для некоторых кратковременных нагрузок, это касается моментов, когда есть необходимость посточнной нагрузки мотор-редуктора и остановки его работы через короткие промежутки времени.
Мотор редуктор МЧ2-160 используется как привод общемашиностроительного назначения, как говорилось чуть выше. Мотор-редуктор МЧ2-160 вполне может эксплуатироваться в условиях питания от сети переменного тока, то есть частота 50Гц/ 60Гц, напряжение - 220В/380В, однако важно отметить, что если заранее согласовано с заказчиком возмождно организовать широкий диапазон других стандартных напряжений. Модификации мотор-редуктора МЧ2-160 предполагают различные значения показателей номинального передаточного числа, его межосевого расстояния, процента КПД, а также некоторые другие аспекты, все более подробно в любой момент вам могут подсказать наши консультанты по данному мотор-редуктору. Для того, чтобы проводилось охлаждение мотор-редуктора МЧ2-160, на конце входного вала есть вентилятор, который защищен кожухом, который в свою очередь крепится к корпусу при помощи двух болтов.
Мотор-редуктор МЧ2-160: основные характеристики
1. Нагрузка на данный тип мотор-редуктора может вестись и постоянная, и переменная, однако она должна быть в пределах номинального крутящего момента;
2. Вращение вала может производдится в любую сторону;
3. Рассмотрим возможные климатические варианты исполнения для мотор-редуктора МЧ2-160: У3 и Т2, согласно нормативам ГОСТ 15150-69 в условиях работы на высоте над уровнем моря < 1000 м., также допускается работа устройств на высоте > 1000 м. над уровнем моря при соблюдении ГОСТ 183-74;
4. Что касается характеристик внешней среды, то она должна быть неагрессивной, а также невзрывоопасной, содержание непроводящей пыли < 10мг/м3.

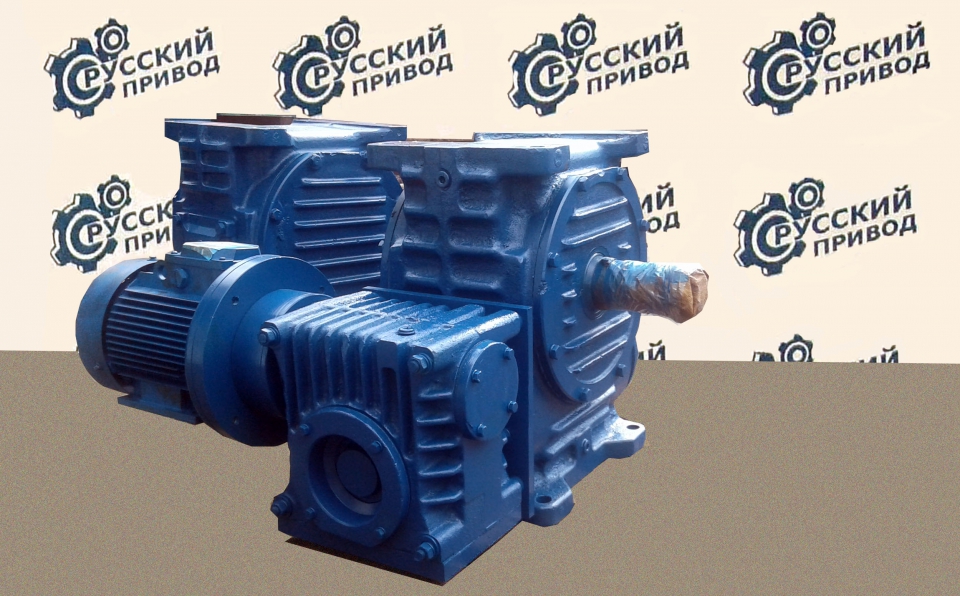

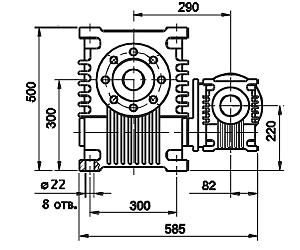

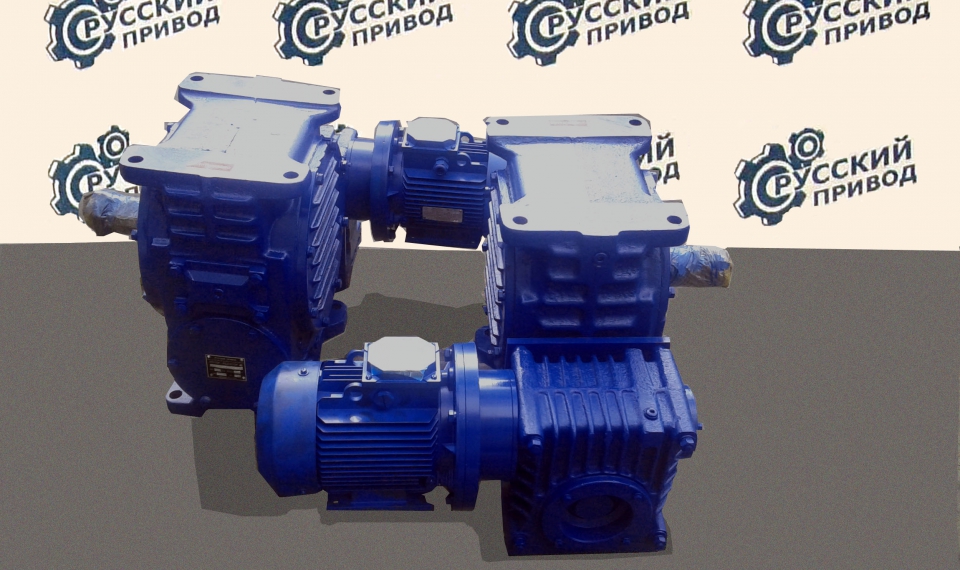

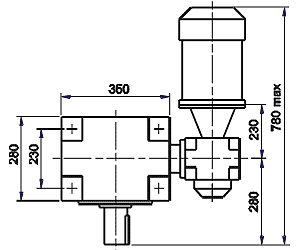

Мотор-редуктор МЧ2-160: габаритные и присоединителььные размеры

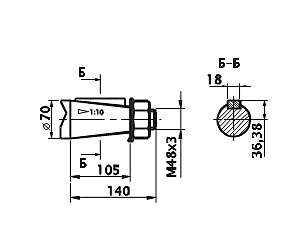

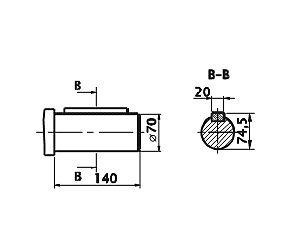

Мотор-редуктор МЧ2-160: исполнения выходного вала

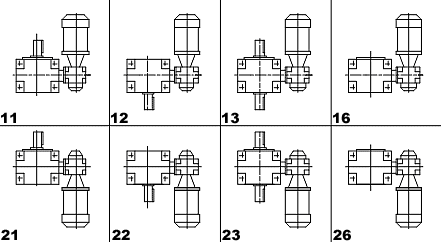

Мотор-редуктор МЧ2-160: схемы сборки

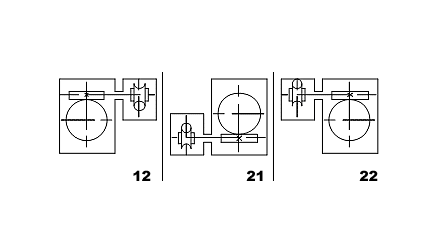

Мотор-редуктор МЧ2-160: вариант сборки червячных пар
Мотор-редуктор МЧ2-160: технические характеристики
| Параметр | Передаточное число общее | ||||||||||
| 100 | 125 | 160 | 200 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 4000 | |
| Номинальный крутящий момент на выходном валу, Н.м при ПВ>63% | 1440 | 1970 | 1670 | 1710 | 1750 | 1985 | 2090 | 2210 | 2315 | 2055 | 1350 |
| при ПВ<63% | 1800 | 2465 | 2090 | 2140 | 2190 | 2480 | 2610 | 2760 | 2895 | 2570 | 1690 |
| при ПВ=40% | 1800 | 2465 | 2090 | 2140 | 2190 | 2480 | 2610 | 2760 | 2895 | 2570 | 1690 |
| при ПВ=25% | 2160 | 2525 | 2508 | 2570 | 2630 | 2980 | 3130 | 3310 | 3470 | 3085 | 2030 |
| при ПВ=16% | 2160 | 2525 | 3170 | 3210 | 3285 | 3720 | 3600 | 3750 | 4180 | 3855 | 2535 |
| КПД, %s при ПВ>63% |
77 | 74 | 73 | 68 | 65 | 60 | 55 | 50 | 35 | 30 | 22 |
| Термическая мощность, кВт при ПВ>63% |
3,15 | 3,15 | 3,15 | 3,47 | 2,90 | 2,90 | 2,05 | 1,24 | 1,09 | 0,92 | 0,92 |
| Тип электродвигателя серии АИР | 100L4 | 100L4 | 100L4 | 100L4 | 100S4 | 90L4 | 80B4 | 80A4 | 80A4 | 71B4 | 71A4 |
| Мощность эл./дв, [кВт] | 4,0 | 4,0 | 4,0 | 4,0 | 3,0 | 2.2 | 1.5 | 1,1 | 1,1 | 0,75 | 0,55 |
| Номинальная частота вращения выходного вала, об/мин | 14,0 | 11,2 | 8,8 | 7,0 | 5,6 | 3,5 | 2,2 | 1,4 | 0,88 | 0,56 | 0,35 |
Мотор-редуктор МЧ2-160: пример условного обозначения при оформлении заказа
Мотор-редуктор МЧ2-160-250-6-12-21-Ц-У2, где:
- МЧ2 – обозначение мотор-редуктора червячного двухступенчатого;
- 160 – его межосевое расстояние, измеряемое в мм;
- 250 – номинальное передаточное число;
- 6 – номинальная частота вращения выходного вала, об/мин;
- 12 – вариант сборки;
- Ц – исполнение с цилиндрическим выходным валом;
- У – климатическое исполнение;
- 2 – категория размещения.
