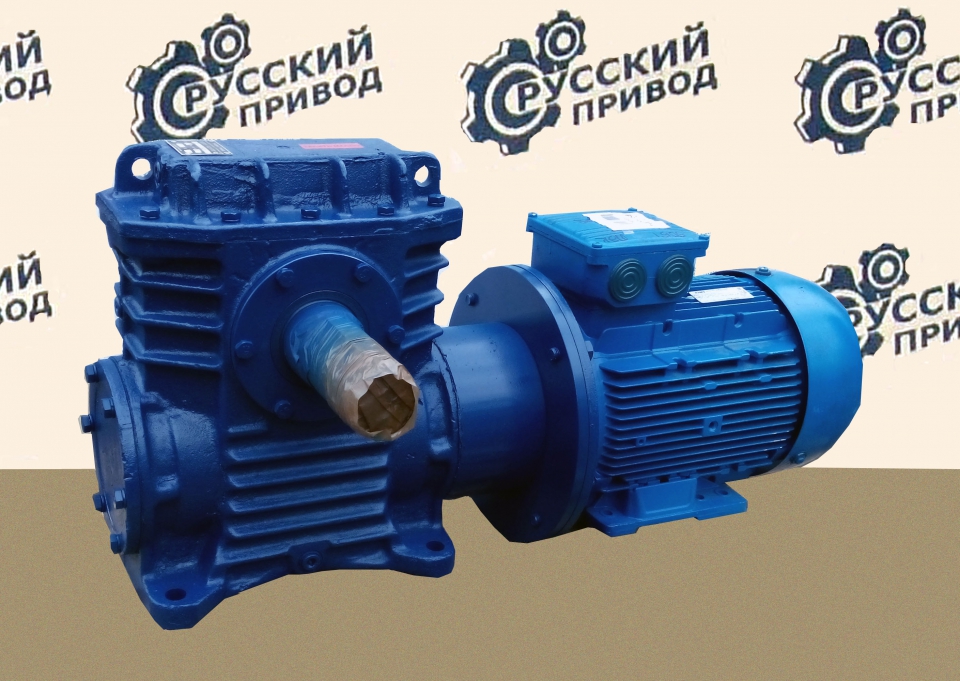

Мотор-редуктор 1МЧ-160

Цена: от 138 000 руб.

Мотор-редуктор 1МЧ-160: назначение

Мотор-редуктор 1МЧ-160 - это одноступенчатый мотор-редуктор червячного типа, который необходим для проведения работ в сфере общего машиностроения.

Мотор-редуктор 1МЧ-160: условия применения

1. нагрузка на мотор-редуктор 1МЧ-160 может вестись постоянно и переменно, но все это должно происходить в пределах номинального крутящего момента;



2. вращение выходного вала для данного мотор-редуктора может производится абсолютно в любую сторону без предпочтительности;



3. мотор-редуктор 1МЧ-160 может производится в следующих климатических исполнениях -  У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000м, допускается работа мотор-редуктора на высоте более 1000м над уровнем моря при соблюдении требований ГОСТ 183-74;



4. внешняя среда для комфортной работы мотор-редуктора должна быть неагрессивной, невзрывоопасной, а также содержать непроводящую пыли до 10 мг/м3

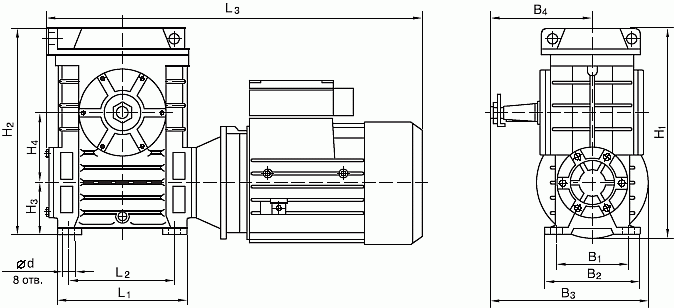

Мотор-редуктор 1МЧ-160: габаритные и присоединительные размеры

Мотор-редуктор 1МЧ-160: габаритные и присоединительные размеры



Типоразмер H2 H3 H4 L1 L2 В1 В2 В3 В4 d L3 H1
эл./дв. АИР100 АИР112 АИР132 АИР100 АИР112 АИР132
мотор-редуктор 1МЧ-160 465 140 160 350 300 230 280 441 280 22 760 805 835 465 475 500

Мотор-редуктор 1МЧ-160: варианты исполнения выходного вала

Полый шлицевый выходной вал мотор-редуктора МЧ-160 Цилиндрический выходной вал мотор-редуктора МЧ-160 Конический выходной вал мотор-редуктора МЧ-160
Мотор-редуктор 1МЧ-160: полый шлицевый выходной вал Мотор-редуктор 1МЧ-160: цилиндрический выходной вал Мотор-редуктор 1МЧ-160: конический выходной вал
Тип Выходные концы валов L L1 L2 L3 b d d1 t m
мотор-редуктор 1МЧ-160 Конический 140 105 50 40 18 70 М48х3- 8g 36,38 -
Цилиндрический 140 - - - 20 70 - 74,5 -
Вал полый шлицевой 275 130 72,5 - - 70 72 - 2,5

Мотор-редуктор 1МЧ-160: варианты сборки

Мотор-редуктор 1МЧ-160: варианты сборки

Мотор-редуктор 1МЧ-160: технические характеристики

Номинальная частота вращения выходного вала, об/мин Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н Номинальный крутящий момент на выходном валу Н.м. КПД, % в непрерыв-ном режиме с ПВ 100%, не менее Обозначение
180 11000 550 94 мотор-редуктор 1МЧ 160-180-11
140 700 93 мотор-редуктор 1МЧ 160-140-11
112 870 93 мотор-редуктор 1МЧ 160-112-11
90 1060 91 мотор-редуктор 1МЧ 160-90-11
71 1300 88 мотор-редуктор 1МЧ 160-71-11
56 1630 87 мотор-редуктор 1МЧ 160-56-11
45 1935 83 мотор-редуктор 1МЧ 160-45-11
35,5 1615 79 мотор-редуктор 1МЧ 160-35,5-7,5
28 1916 73 мотор-редуктор 1МЧ 160-28-7,5
22,4 1663 74 мотор-редуктор 1МЧ 160-22,4-5,5
18 2069 74 мотор-редуктор 1МЧ 160-18-5,5
14 1880 70 мотор-редуктор 1МЧ 160-14-4
11,4 1763 66 мотор-редуктор 1МЧ 160-11,4-3
8,2 1638 66 мотор-редуктор 1МЧ 160-8,2-2,2



Типоразмер двигателя серии АИР Мощность двигателя, кВт Корректированный уровень звуковой мощности, дБА, не более Масса мотор-редуктора, кг, не более Обозначение
132М4 11 80 204 мотор-редуктор 1МЧ 160-180-11
132М4 11 204 мотор-редуктор 1МЧ 160-140-11
132М4 11 204 мотор-редуктор 1МЧ 160-112-11
132М4 11 204 мотор-редуктор 1МЧ 160-90-11
132М4 11 204 мотор-редуктор 1МЧ 160-71-11
132М4 11 204 мотор-редуктор 1МЧ 160-56-11
132М4 11 204 мотор-редуктор 1МЧ 160-45-11
132S4 7,5 204 мотор-редуктор 1МЧ 160-35,5-7,5
132S4 7,5 190 мотор-редуктор 1МЧ 160-28-7,5
112М4 5,5 163 мотор-редуктор 1МЧ 160-22,4-5,5
112М4 5,5 163 мотор-редуктор 1МЧ 160-18-5,5
112МВ6 4 163 мотор-редуктор 1МЧ 160-14-4
112МА6 3 160 мотор-редуктор 1МЧ 160-11,4-3
112МА8 2,2 160 мотор-редуктор 1МЧ 160-8,2-2,2

Мотор-редуктор 1МЧ-160: пример условного обозначения при оформлении заказа

Мотор-редуктор 1МЧ1604556-У2, ТУ УЗ.26-00224828-342-97, что означает:



  • 1МЧ - тип мотор-редуктора, который выбирается для заказа;
  • 160 - межосевое расстояние, мм;
  • 45 - номинальная частота вращения выходного вала, об/мин;
  • 56 - вариант сборки мотор-редуктора 1МЧ-160 по ГОСТ 20373-80;
  • У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
