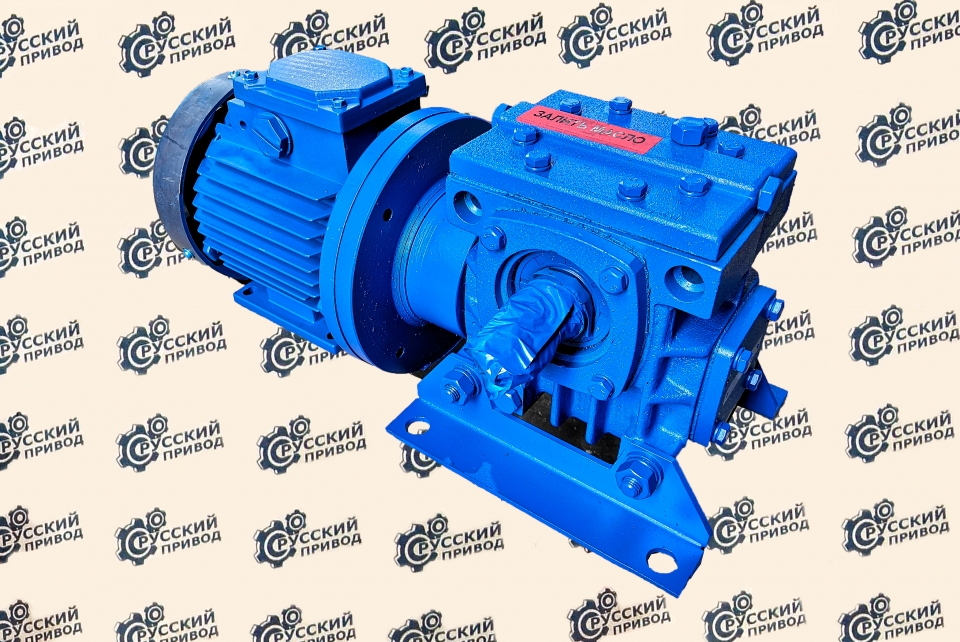

Мотор-редуктор 2МЧ-40 (МРЧ-40)
Мотор-редуктор 2МЧ-40, мотор-редуктор МРЧ-40: назначение
Мотор-редуктор 2МЧ-40 или мотор-редуктор МРЧ-40 могут применяться для работы для общемашиностроительной области по ГОСТ 25484-93. Данны мотор-редуктор считается червячным одноступенчатым по своему типу. Мотор-редуктор 2МЧ-40 или мотор-редуктор МРЧ-40 - это обозначения модификаций одного редуктора.
Мотор-редуктор 2МЧ-40, мотор-редуктор МРЧ-40: условия эксплуатации
1. Мотор-редуктор 2МЧ-40 (мотор-редуктор МРЧ-40) прежполагает возможность нагрузки на него как посточнной, так и переменной, но в пределах номинального крутящего момента;
2. Валы для данного редуктора могут вести вращение в любую сторону, никакой предпостительности при этом нет;
3. Климатические исполнения могут быть двух типов - У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м, допускается работа мотор-редуктора 2МЧ-40 на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
4. Внешняя среда предполагается для мотор-редуктора МРЧ-40 неагрессивной, невзрывоопасной, с содержанием непроводящей пыли до 10 мг/м3.
Мотор-редуктор 2МЧ-40 (мотор-редуктор МРЧ-40) может вести свою работу от сети переменного тока, частота которого соствляет 50 Гц или 60 Гц, а напряжение 220 В или 380 В, но также возможен варинат других стандартных напряжений, если это заранее обговаривается клиентом при оформлении заказа.
Мотор-редуктор 2МЧ-40 или мотор-редукторМРЧ-40 относится по своему типу к червячным одноступенчатым редукторам и его можно классифицировать как редуктор 2Ч-40 или же редуктор РЧУ-40, но сагрегированный с электродвигателем в единый механизм.
Мотор-редуктор 2МЧ-40, мотор-редуктор МРЧ-40: габаритные и присоединительные размеры
Мотор-редуктор 2МЧ-40, мотор-редуктор МРЧ-40: габаритные и присоединительные размеры
| Lmax | L1 | L2 | L3 | L4 | Bmax | B1 | B2 | Hmax | H1 | H2 | H3 | P | I |
| 370 | 105 | 180 | 150 | 90 | 164 | 140 | 100 | 180 | 112 | 40 | 105 | 15 | 90 |
| l1 | l2 | l3 | l4 | d1 | d2 | d3 | t | t1 | c | c1 | D1 | D2 |
| 28 | 20 | 112 | 28 | 18 | 23 | 25 | 20,5 | 20,8 | 6 | 6 | 16 | 10,5 |
Мотор-редуктор 2МЧ-40, мотор-редуктор МРЧ-40: конструктивное расположение по способу монтажа
Мотор-редуктор 2МЧ-40, мотор-редуктор МРЧ-40: технические характеристики
| Номинальная частота вращения выходного вала об/мин | Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н | Номинальный крутящий момент на выходном валу Н х м , при ПВ , % | КПД, % в непрерыв-ном режиме с ПВ, 100%, не менее | Обозначение | |
| 40 | 100 | ||||
| 224 | 1500 | 20 | 68 | мотор- редуктор 2МЧ-40-224-0,55 | |
| 180 | 24 | 67 | мотор-редуктор 2МЧ-40-180-0,55 | ||
| 140 | 22 | 58 | мотор-редуктор 2МЧ-40-140-0,37 | ||
| 112 | 28 | 26 | 57 | мотор-редуктор 2МЧ-40-112-0,37 | |
| 90 | 32 | 30 | 55 | мотор-редуктор 2МЧ-40-90-0,37 | |
| 71 | 35 | 30 | 52 | мотор-редуктор 2МЧ-40-71-0,37 | |
| 56 | 30 | 28 | 50 | мотор-редуктор 2МЧ-40-56-0,25 | |
| 45 | 40 | 36 | 48 | мотор-редуктор 2МЧ-40-45-0,25 | |
| 35,5 | 36 | 31 | 43 | мотор-редукто 2МЧ-40-35,5-0,25 | |
| 31 | 41 | мотор- редуктор 2МЧ-40-35,5-0,18 | |||
| 28 | 32 | 38 | мотор-редуктор 2МЧ-40-28-0,18 | ||
| 22,4 | 28 | 26 | 37 | мотор-редуктор 2МЧ-40-22,4-0,12 | |
| Типо-размер двигателя серии АИР | Мощность двигателя, кВт | Корректи-рованный уровень звуковой мощности, дБА, не более | Масса, кг не более | Обозначение |
| 63В2 | 0,55 | 80 | 12,4 | мотор- редуктор 2МЧ-40-224-0,55 |
| 63В2 | 0,55 | мотор-редуктор 2МЧ-40-180-0,55 | ||
| 63В4 | 0,37 | мотор-редуктор 2МЧ-40-140-0,37 | ||
| 63В4 | 0,37 | мотор-редуктор 2МЧ-40-112-0,37 | ||
| 63В4 | 0,37 | мотор-редуктор 2МЧ-40-90-0,37 | ||
| 63В4 | 0,37 | мотор-редуктор 2МЧ-40-71-0,37 | ||
| 63А4 | 0,25 | мотор-редуктор 2МЧ-40-56-0,25 | ||
| 63А4 | 0,25 | мотор-редуктор 2МЧ-40-45-0,25 | ||
| 63А4 | 0,25 | мотор-редуктор 2МЧ-40-35,5-0,25 | ||
| 56В4 | 0,18 | 10,5 | мотор- редуктор 2МЧ-40-35,5-0,18 | |
| 56В4 | 0,18 | мотор-редуктор 2МЧ-40-28-0,18 | ||
| 56А4 | 0,12 | мотор-редуктор 2МЧ-40-22,4-0,12 |
Мотор-редуктор 2МЧ-40, мотор-редуктор МРЧ-40: пример уловного обозначения при оформлении заказа
Мотор-редуктор 2МЧ-40-56-51-1110-У3, 380, ТУ У3.26- 00224828-343-98, где:
- 2МЧ - тип редуктора, выбранный к заказу;
- 40 - межосевое расстояние в миллиметрах для данного мотор-редуктора;
- 56 - номинальная частота вращения выходного вала, об/мин;
- 51 - вариант сборки по ГОСТ 20373-80;
- 1110 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94;
- У3 - климатическое исполнение и категория по ГОСТ 15150-69;
- 380 - напряжение сети, В.
Важно иметь в виду, что если у заказичка есть желание, то мы всегда можем произвести комплектацию мотор-редуктора 2МЧ-40 (мотор-редуктора МРЧ-40) электродвигателем, который будет оснащен встроенны электромагнитным тормозом и электродвигателяем взрывозащищенного исполнения.
