Для приводных цепей 06В-1/ПР9,525

Цена: цена по запросу

Мы предлагаем вашему вниманию приводные звездочки, которые подходят под все основные виды роликовых сетей. Звездочки для приводных цепей адаптированы под использование с этими цепями, их конструкции соответствуют положениям ГОСТ, а также стандартам ISO.



Вы всегда имеете возможность выбора необходимого оборудования по особенностям конструкции, а также по количеству рядов изделия:



  • - однорядные элементы;
  • - двухрядные элементы;
  • - трехрядные элементы.



Важно помнить, что правильный выбор компонентов цепной передачи обеспечит долгую службу конструкции и, кроме того, ее надежность.

Технические характеристики: звездочки для приводных цепей 06В-1/ПР9,525:

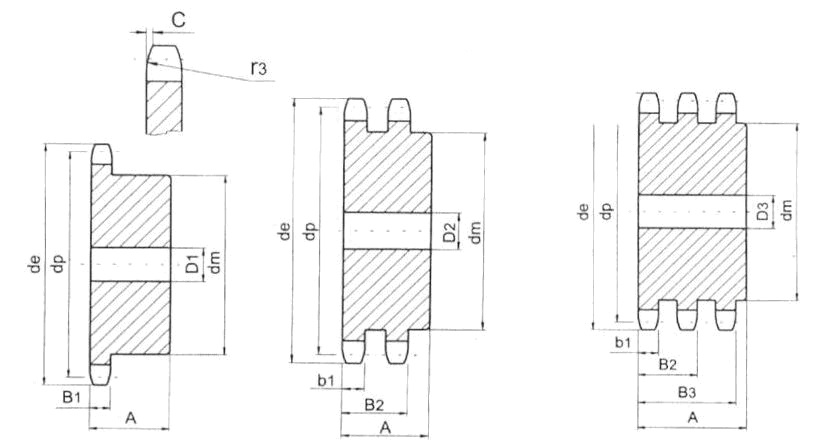

Геометрия профиля зубьев звездочки мм
Радиус закругления r3 10
Фаска С 1
Ширина однорядного зуба В1 5,3
Ширина зуба двухрядной  звездочки b1 5,2
Ширина двухрядной  звездочки В2 15,4
Ширина трехрядной  звездочки В3 25,6
Шаг цепи 9,525
Раст. между пластинами цепи 5,72
Диаметр ролика цепи 6,35
Материал:  сталь 45

Число зубьев
z		 de dp однорядные двухрядные трехрядные
dm D1 A dm D2 A dm D3 A
8
9
10
11
12		 28.0
31.0
34.0
37.0
40.0		 24.89
27.85
30.82
33.81
36.80		 15
18
20
22
25		 8
8
8
8
8		 20
20
20
25
25		 15
18
20
22
25		 8
8
8
10
10		 22
22
22
25
25		 15
18
20
22
25		 8
8
10
10
10		 32
32
32
35
35
13
14
15
16
17		 43.0
46.3
49.3
52.3
55.3		 39.80
42.80
45.81
48.82
51.84		 28
31
34
37
40		 8
8
10
10
10		 25
25
25
28
28		 28
31
34
37
40		 10
10
10
12
12		 25
25
25
30
30		 28
31
34
37
40		 10
12
12
12
12		 35
35
35
35
35
18
19
20
21
22		 58.3
61.3
64.3
68.0
71.0		 54.85
57.87
60.89
63.91
66.93		 43
45
46
48
50		 10
10
10
12
12		 28
28
28
28
28		 43
46
49
52
55		 12
12
12
12
12		 30
30
30
30
30		 43
46
49
52
55		 12
12
12
14
14		 35
35
35
40
40
23
24
25
26
27		 73.5
77.0
80.0
83.0
86.0		 69.95
72.97
76.00
79.02
82.05		 52
54
57
60
60		 12
12
12
12
12		 28
28
28
28
28		 58
61
64
67
70		 12
12
12
12
12		 30
30
30
30
30		 58
61
64
67
70		 14
14
14
14
14		 40
40
40
40
40
28
29
30
31
32		 89.0
92.0
94.7
98.3
101.3		 85.07
88.10
91.12
94.15
97.18		 60
60
60
65
65		 12
12
12
14
14		 28
28
28
30
30		 73
76
79
80
80		 12
12
12
16
16		 30
30
30
30
30		 73
76
79
80
80		 14
14
14
16
16		 40
40
40
40
40
33
34
35
36
37		 104.3
107.3
110.4
113.4
116.4		 100.20
103.23
106.26
109.29
112.32		 65
65
65
70
70		 14
14
14
16
16		 30
30
30
30
30		 80
80
80
90
90		 16
16
16
16
16		 30
30
30
30
30		 80
85
85
90
90		 16
16
16
16
16		 40
40
40
40
40
38
39
40
41
42		 119.5
122.5
125.5
128.5
131.6		 115.34
118.37
121.40
124.43
127.46		 70
70
70
78
78		 16
16
16
16
16		 30
30
30
32
32		 90
90
90
90
90		 16
16
16
16
16		 30
30
30
40
40		 90
90
90
90
90		 16
16
16
16
16		 40
40
40
56
56
43
44
45
46
47		 134.6
137.6
140.7
143.7
146.7		 130.49
133.52
136.55
139.58
142.61		 78
78
78
78
78		 16
16
16
16
16		 32
32
32
32
32		 90
90
90
90
90		 16
16
16
16
16		 40
40
40
40
40		 90
90
90
90
90		 16
16
16
16
16		 56
56
56
56
56
48
49
50
51
52		 149.7
152.7
155.7
158.7
161.8		 145.64
148.67
151.69
154.72
157.75		 78
78
78
78
78		 16
16
16
16
16		 32
32
32
32
32		 90
90
90
90
90		 16
16
16
16
16		 40
40
40
40
40		 90
90
90
90
90		 16
16
16
20
20		 56
56
56
56
56
53
54
55
56
57		 164.8
167.8
170.8
173.8
176.9		 160.78
163.82
166.85
169.88
172.91		 78
78
78
78
78		 16
16
16
16
16		 32
32
32
32
32		 90
90
90
90
90		 16
16
16
16
16		 40
40
40
40
40		 90
90
90
90
90		 20
20
20
20
20		 56
56
56
56
56
58
59
60
62
64		 179.9
183.0
186.0
192.1
198.2		 175.94
178.97
182.00
188.06
194.12		 78
78
78
78
78		 16
16
16
20
20		 32
32
32
32
32		 90
90
90
90
90		 16
16
16
20
20		 40
40
40
40
40		 90
90
90
90
90		 20
20
20
20
20		 56
56
56
56
56
65
66
68
70
72		 201.4
204.6
210.7
216.7
222.8		 197.15
200.18
206.24
212.30
218.37		 *78
*78
*78
*78
*78		 20
20
20
20
20		 32
32
32
32
32		 *90
*90
*90
*90
*90		 20
20
20
20
20		 40
40
40
40
40		 *90
*90
*90
*90
*90		 20
25
25
25
25		 56
56
56
56
56
75
76
78
80
85		 231.9
234.9
241.0
247.1
262.2		 227.46
230.49
236.55
242.61
257.77		 *78
*78
*78
*78
*78		 20
20
20
20
20		 32
32
32
32
32		 *90
*90
*90
*90
*90		 20
20
20
20
20		 40
40
40
40
40		 *90
*90
*90
*90
*90		 25
25
25
25
25		 56
56
56
56
56
90
95
100
110
114		 277.4
292.5
307.7
338.0
349.5		 272.93
288.08
303.24
333.55
345.68		 *80
*80
*80
*80
*80		 20
20
20
20
20		 32
32
32
32
32		 *90
*90
*90
*90
*90		 20
20
20
20
20		 40
40
40
40
40		 *90
*90
*90
*90
*90		 25
25
25
25
25		 56
56
56
56
56
120
125		 368.3
383.5		 363.87
379.03		 *80
*80		 20
20		 32
32		 *90
*90		 20
20		 40
40		 *90
*90		 25
25		 56
56
