Для приводных цепей 08B-1/ПР12,7

Цена: цена по запросу

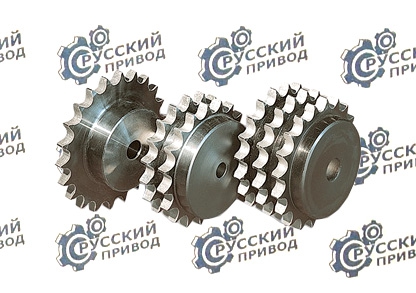

Предлагаем вашему вниманию звездочки для приводных цепей 08B-1/ПР12,7, которые имеют шаг 12,7. Их радиус закругления равен 13 мм., обозначается r3. Диаметр ролика для этих звездочек составляет 8,51 мм. Стоит отметить, что изготавливаются данные звездочки при использовании высококачественной стали 45, твердость которой 35…42HRC. Расстояние между пластинами составляет 7,75 мм.

Звездочки для приводных цепей 08B-1/ПР12,7 широко используется в приводах промышленного оборудования и дорожной и сельскохозяйственной технике.

Технические характеристики: звездочки для приводных цепей 08B-1/ПР12,7:

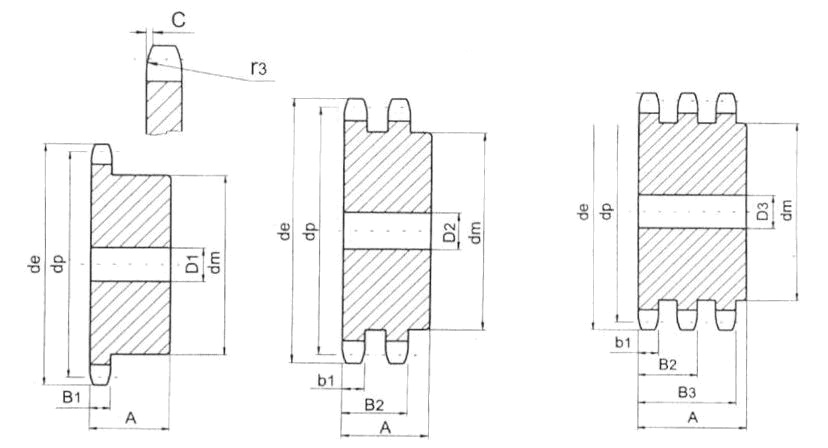

Геометрия профиля зубьев звездочки	мм
Радиус закругления r3	13
Фаска С	1,3
Ширина однорядного зуба В1	7,2
Ширина зуба двухрядной звездочки b1	7
Ширина двухрядной звездочки В2	21
Ширина трехрядной звездочки В3	34,9
Шаг цепи	12,7
Раст. между пластинами цепи	7,75
Диаметр ролика цепи	8,51
Материал Сталь 45 , твердость 35…42HRC

Число зубьев z	de	dp	однорядные			двухрядные			трехрядные
Число зубьев z	de	dp	dm	D1	A	dm	D2	A	dm	D3	A
8 9 10 11 12	37.2 41.0 45.2 48.7 53.0	33.18 37.13 41.10 45.07 49.07	20 24 26 29 33	10 10 10 10 10	25 25 25 25 28	20 24 28 32 35	10 10 10 12 12	32 32 32 35 35	20 24 28 32 35	10 12 12 14 14	46 46 46 50 50
13 14 15 16 17	57.4 61.8 65.5 69.5 73.6	53.06 57.07 61.09 65.10 69.11	37 41 45 50 52	10 10 10 12 12	28 28 28 28 28	38 42 46 50 54	12 12 12 14 14	35 35 35 35 35	38 42 46 50 54	14 14 14 16 16	50 50 50 50 50
18 19 20 21 22	77.8 81.7 85.8 89.7 93.8	73.14 77.16 81.19 85.22 89.24	56 60 64 68 70	12 12 12 12 12	28 28 28 28 28	58 62 66 70 70	14 14 14 16 16	35 35 35 40 40	58 62 66 70 70	16 16 16 16 16	50 50 50 55 55
23 24 25 26 27	98.2 101.8 105.8 110.0 114.0	93.27 97.29 101.33 105.36 109.40	70 70 70 70 70	14 14 14 16 16	28 28 28 30 30	70 75 80 85 85	16 16 16 16 16	40 40 40 40 40	70 75 80 85 85	16 16 16 20 20	55 55 55 55 55
28 29 30 31 32	118.0 122.0 126.1 130.2 134.3	113.42 117.46 121.50 125.54 129.56	70 80 80 90 90	16 16 16 16 16	30 30 30 30 30	90 95 100 100 100	16 16 16 20 20	40 40 40 40 40	90 95 100 110 110	20 20 20 20 20	55 55 55 55 55
33 34 35 36 37	138.4 142.6 146.7 151.0 154.6	133.60 137.64 141.68 145.72 149.76	90 90 90 90 90	16 16 16 16 16	30 30 30 35 35	100 100 100 100 100	20 20 20 20 20	40 40 40 40 40	110 110 110 120 120	20 20 20 25 25	55 55 55 55 55
