Для приводных цепей 10B-1/ПР15,875
Наша компания готова предложить вам звездочки для приводных цепей 10B-1/ПР15,875. Материал, использованый при производстве данного типа звездочек - сталь 45, показатель твердости для нее 35…42HRC. Диаметр ролика цепи для этих звездочек - 10, 16 мм., расстояние между пластинами при этом - 9,65 мм.
Звездочки для приводных цепей 10B-1/ПР15,875 используются в цепных приводах предназначаются для того, чтобы производить передачу вращающего момента в машинах общепромышленного типа, а также механизмах при скоростях Торговый дом «ТехПривод» предлагает звездочки для приводных цепей ПР-15,875-2300-2, 2ПР15,875-4540, 3ПР-15,875-6810 10B-1 15.875 х 10,16мм. В качестве материала при производстве звезд используется сталь 45 с показателями твердости 35…42HRC. Диаметр ролика цепи – 10,16мм, при расстоянии между пластинами, равным 9,65мм. Цепные приводы, в которых используется представленный тип звездочек, предназначены для передачи вращающего момента в общепромышленных машинах и механизмах при скоростях до 40м/с и температуре менее 300°С.

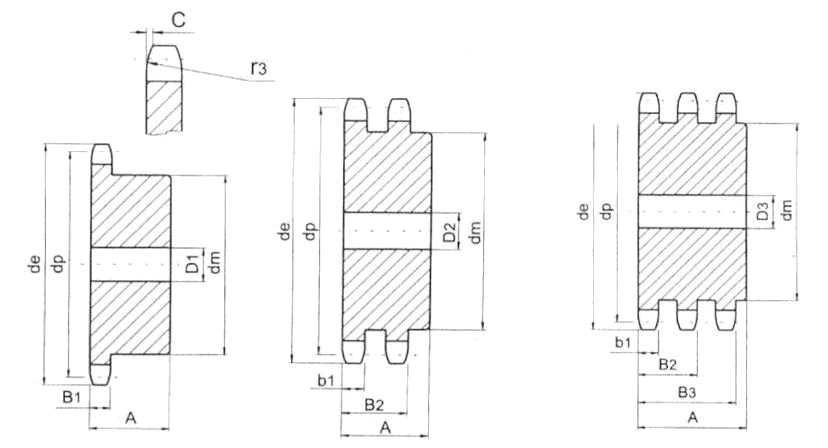

Технические характеристики: звездочки для приводных цепей 10B-1/ПР15,875:
| Геометрия профиля зубьев звездочки | мм |
| Радиус закругления r3 | 16 |
| Фаска С | 1,6 |
| Ширина однорядного зуба В1 | 9 |
| Ширина зуба двухрядной звездочки b1 | 9 |
| Ширина двухрядной звездочки В2 | 25,5 |
| Ширина трехрядной звездочки В3 | 42,1 |
| Шаг цепи | 15,875 |
| Раст. между пластинами цепи | 9,65 |
| Диаметр ролика цепи | 10,16 |
| Материал Сталь 45 , твердость 35…42HRC | |
| Число зубьев z |
de | dp | однорядные | двухрядные | трехрядные | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| dm | D1 | A | dm | D2 | A | dm | D3 | A | |||
| 8 9 10 11 12 |
47.0 52.6 57.5 63.0 68.0 |
41.48 46.42 51.37 56.34 61.34 |
25 30 35 37 42 |
10 10 10 12 12 |
25 25 25 30 30 |
25 30 35 39 44 |
12 12 12 14 14 |
40 40 40 40 40 |
25 30 35 39 44 |
12 12 12 16 16 |
55 55 55 55 55 |
| 13 14 15 16 17 |
73.0 78.0 83.0 88.0 93.0 |
66.32 71.34 76.36 81.37 86.39 |
47 52 57 60 60 |
12 12 12 12 12 |
30 30 30 30 30 |
49 54 59 64 69 |
14 14 14 16 16 |
40 40 40 45 45 |
49 54 59 64 69 |
16 16 16 16 16 |
55 55 55 60 60 |
| 18 19 20 21 22 |
98.3 103.3 108.4 113.4 118.0 |
91.42 96.45 101.49 106.62 111.55 |
70 70 75 75 80 |
14 14 14 16 16 |
30 30 30 30 30 |
74 79 84 85 90 |
16 16 16 16 16 |
45 45 45 45 45 |
74 79 84 85 90 |
16 16 16 20 20 |
60 60 60 60 60 |
| 23 24 25 26 27 |
123.5 128.3 134.0 139.0 144.0 |
116.58 121.62 126.66 131.70 136.75 |
80 80 80 85 85 |
16 16 16 20 20 |
30 30 30 35 35 |
95 100 105 110 110 |
16 16 16 20 20 |
45 45 45 45 45 |
95 100 105 110 110 |
20 20 20 20 20 |
60 60 60 60 60 |
| 28 29 30 31 32 |
148.7 153.8 158.8 163.9 168.9 |
141.78 146.83 151.87 156.92 161.95 |
90 90 90 95 95 |
20 20 20 20 20 |
35 35 35 35 35 |
115 115 120 120 120 |
20 20 20 20 20 |
45 45 45 45 45 |
115 115 120 120 120 |
20 20 20 20 20 |
60 60 60 60 60 |
| 33 34 35 36 37 |
174.5 179.0 184.1 189.1 194.2 |
167.00 172.05 177.10 182.15 187.20 |
95 95 95 100 100 |
20 20 20 20 20 |
35 35 35 35 35 |
120 120 120 120 120 |
20 20 20 20 20 |
45 45 45 45 45 |
120 120 120 120 120 |
20 20 20 20 20 |
60 60 60 60 60 |
| 38 39 40 41 42 |
199.2 204.2 209.3 214.8 219.9 |
192.24 197.29 202.34 207.38 212.43 |
100 100 100 *100 *100 |
20 20 20 20 20 |
35 35 35 40 40 |
120 120 120 *120 *120 |
20 20 20 20 20 |
45 45 45 50 50 |
120 120 120 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
| 43 44 45 46 47 |
224.9 230.0 235.0 240.1 245.1 |
217.48 222.53 227.58 232.63 237.68 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
40 40 40 40 40 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
| 48 49 50 51 52 |
250.2 255.2 260.3 263.5 270.4 |
242.73 247.78 252.82 257.87 262.92 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
40 40 40 40 40 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
| 53 54 55 56 57 |
275.4 280.5 285.5 290.5 296.0 |
267.97 273.03 278.08 183.13 288.18 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
40 40 40 40 40 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
| 58 59 60 62 64 |
300.7 305.7 310.8 321.4 331.5 |
293.23 298.28 303.33 313.43 323.53 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
43 43 43 43 43 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
57 57 57 57 57 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
64 64 64 64 67 |
| 65 66 68 70 72 |
336.5 341.6 351.7 361.8 371.9 |
328.58 333.64 343.74 353.84 363.94 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
43 43 43 43 43 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
57 57 57 57 57 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
67 67 67 67 67 |
| 75 76 78 80 85 |
387.1 392.1 402.2 412.3 437.6 |
379.10 384.15 394.25 404.36 429.62 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
43 43 43 43 50 |
*120 *120 *120 *130 *130 |
20 20 20 20 20 |
57 57 57 57 58 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
67 67 67 67 67 |
| 90 95 100 110 114 |
462.8 488.5 513.4 563.9 584.1 |
454.88 480.14 505.40 555.92 576.13 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
20 20 20 20 20 |
58 58 58 58 58 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
67 67 67 67 67 |
| 120 125 |
614.4 639.7 |
606.45 631.51 |
*100 *100 |
20 20 |
50 50 |
*130 *130 |
20 20 |
58 58 |
*130 *130 |
25 25 |
67 67 |
