Для приводных цепей 16А-1/ПР25,4

Цена: цена по запросу

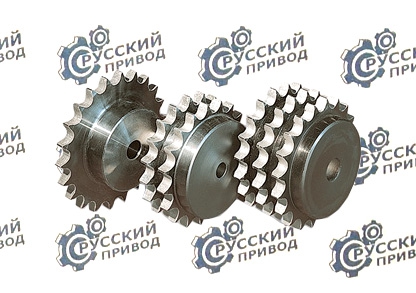

Предлагаем вашему вниманию звездочки для приводных цепей 16А-1/ПР25,4, которые изготовлены из высококачественной прочной стали 45, твердость ее 35…42HRC. Диаметр ролика цепи для данного типа звездочек, а также расстояние между пластинами составляет 15,88 мм., шаг цепи при этом - 25,4 мм.

Звездочки для приводных цепей 16А-1/ПР25,4 широко применяются в составе цепного привода для того, чтобы осуществлять передачу движения от электродвигателя к исполнительному органу. Отметим, что эффективность использования высока и при малых, и при высоких скоростях.

Технические характеристики: звездочки для приводных цепей 16А-1/ПР25,4:

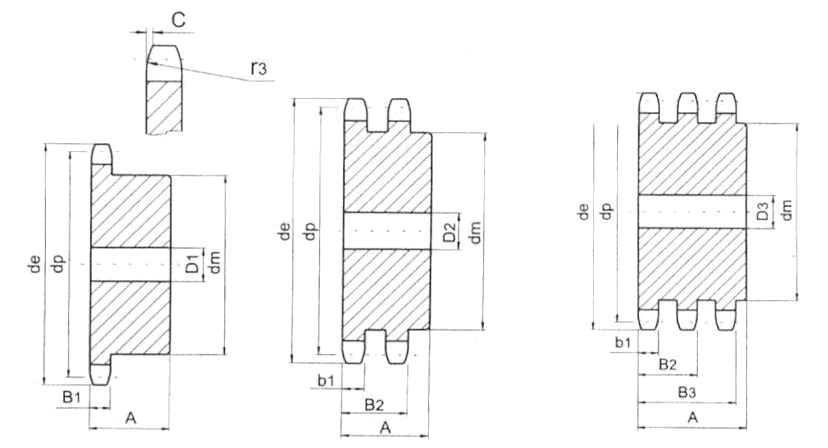

Геометрия профиля зубьев звездочки	мм
Радиус закругления r3	26
Фаска С	2,5
Ширина однорядного зуба В1	15,88
Ширина зуба двухрядной звездочки b1	15,8
Ширина двухрядной звездочки В2	45,17
Ширина трехрядной звездочки В3	74,46
Шаг цепи	25,4
Раст. между пластинами цепи	15,88
Диаметр ролика цепи	15,88
Материал Сталь 45 , твердость 35…42HRC

Число зубьев z	de	dp	однорядные			двухрядные			трехрядные
Число зубьев z	de	dp	dm	D1	A	dm	D2	A	dm	D3	A
8 9 10 11 12	77.0 85.0 93.0 101.5 109.0	66.37 74.27 82.19 90.14 98.14	42 50 55 61 69	16 16 16 16 16	35 35 35 40 40	42 50 56 64 72	16 16 16 20 20	65 65 65 70 70	42 50 56 64 72	20 20 20 25 25	95 95 95 100 100
13 14 15 16 17	117.0 125.0 133.0 141.0 149.0	106.12 114.15 122.17 130.20 138.22	78 84 92 100 100	16 16 16 20 20	40 40 40 45 45	80 88 96 104 112	20 20 20 20 20	70 70 70 70 70	80 88 96 104 112	25 25 25 25 25	100 100 100 100 100
18 19 20 21 22	157.0 165.2 173.2 181.2 189.3	146.28 154.33 162.38 170.43 178.48	100 100 100 110 110	20 20 20 20 20	45 45 45 50 50	120 128 130 130 *130	20 20 20 25 25	70 70 70 70 70	120 128 130 130 130	25 25 25 25 25	100 100 100 100 100
23 24 25 26 27	197.5 205.5 213.5 221.6 229.6	186.53 194.59 202.66 210.72 218.79	110 110 110 120 120	20 20 20 20 20	50 50 50 50 50	130 130 130 130 *130	25 25 25 25 25	70 70 70 70 70	130 130 130 130 *130	25 25 25 30 30	100 100 100 100 100
28 29 30 31 32	237.7 245.8 254.0 262.0 270.0	226.85 234.92 243.00 251.08 259.13	120 120 120 120 120	20 20 20 25 25	50 50 50 50 50	130 130 130 140 *140	25 25 25 25 25	70 70 70 70 70	130 130 130 140 *140	30 30 30 30 30	100 100 100 100 100
33 34 35 36 37	278.5 287.0 296.2 304.6 312.6	267.21 275.28 283.36 291.44 299.51	120 120 120 120 *120	25 25 25 25 25	50 50 50 50 50	140 140 140 140 *140	25 25 25 25 25	70 70 70 70 70	140 140 140 140 *140	30 30 30 30 30	100 100 100 100 100
38 39 40 41 42	320.7 328.8 336.9 345.0 353.0	307.59 315.67 323.75 331.81 339.89	120 120 120 125 *125	25 25 25 25 25	50 50 50 68 68	140 140 140 140 *140	25 25 25 25 25	70 70 70 70 70	140 140 140 160 *160	30 30 30 30 30	100 100 100 100 100
43 44 45 46 47	361.1 369.1 377.1 385.2 393.2	347.97 356.05 364.12 372.20 380.28	125 125 125 125 *125	25 25 25 25 25	68 68 68 68 68	140 140 140 140 *140	25 25 25 25 25	70 70 70 70 70	160 160 160 160 *160	30 30 30 30 30	100 100 100 100 100
48 49 50 51 52	401.3 409.3 417.4 425.5 433.6	388.36 396.44 404.52 412.60 420.68	125 125 125 125 *125	25 25 25 25 25	68 68 68 68 68	140 140 140 150 *150	25 25 25 25 25	70 70 70 85 85	160 160 160 180 *180	30 30 30 30 30	100 100 100 110 110
53 54 55 56 57	441.7 446.3 457.9 466.0 474.0	428.76 436.84 444.92 453.01 461.08	125 125 125 125 *125	25 25 25 25 25	68 68 68 68 68	150 150 150 150 *150	25 25 25 25 25	85 85 85 85 85	180 180 180 180 *180	30 30 30 30 30	110 110 110 110 110
58 59 60 62 64	482.1 490.2 498.3 514.5 530.7	469.16 477.24 485.23 501.49 517.65	133 133 133 133 *140	25 25 25 25 25	68 68 68 68 68	150 150 150 150 *160	25 25 25 25 25	85 85 85 85 90	180 180 180 180 *180	30 30 30 30 30	110 110 110 110 110
65 66 68 70 72	538.8 546.8 562.9 579.2 595.4	525.73 533.80 549.98 566.15 582.31	140 140 140 140 *140	25 25 25 25 25	68 68 68 68 68	160 160 160 160 *160	25 25 25 25 25	90 90 90 90 90	180 180 180 180 *180	30 30 30 30 30	110 110 110 110 110
75 76 78 80 85	619.7 627.0 643.3 660.0 699.9	606.56 614.64 630.81 646.97 687.39	140 140 140 140 *140	25 25 25 25 25	68 68 68 68 78	160 160 160 160 *160	25 25 25 25 25	90 90 90 90 90	180 180 180 180 *180	30 30 30 30 30	110 110 110 110 110
90 95 100 110 114	740.3 781.1 821.1 902.0 934.3	727.80 768.22 808.64 889.48 921.81	140 140 140 140 *140	25 25 25 25 25	78 78 78 78 78	160 160 160 160 *160	25 25 25 25 25	90 90 90 90 90	180 180 180 180 *180	30 30 30 30 30	110 110 110 110 110
120 125	982.8 1023.3	970.32 1010.73	140 140	25 25	78 78	160 160	25 25	90 90	180 180	30 30	110 110
