Для приводных цепей 20А-1/ПР-31,75

Цена: цена по запросу

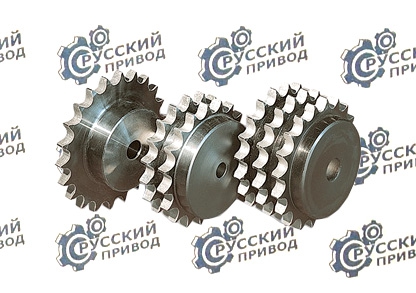

Предлагаем звездочки для приводных цепей серии 20А-1, шаг цепи – 31,75мм. Подходят для цепей ПР-31,75-8900, 2ПР31,75-17700, 3ПР-31,75-26550. Выполнены из стали 45 (твердость 35…42HRC), расстояние между пластинами и диаметр ролика – 19,05мм. Используются для силовых передач промышленных машин и оборудования.

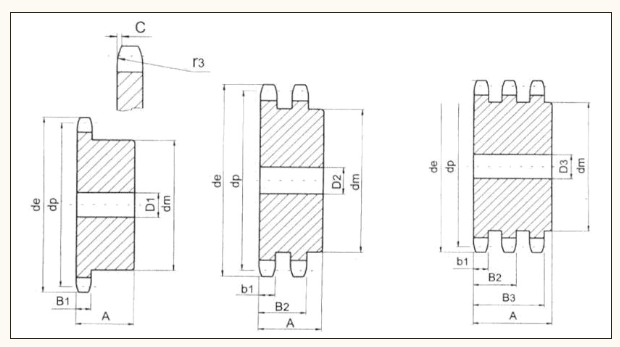

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

32

Фаска С

3,5

Ширина однорядного зуба B1

18,5

Ширина зуба двухрядной звездочки b 1

18,2

Ширина двухрядной звездочки B 2

54,6

Ширина трехрядной звездочки B 3

90,57

Шаг цепи

31,75

Расстояние между пластинами цепи

19,05

Диаметр ролика цепи

19,05

Материал Сталь 45, твердость 35…42HRC







Число зубьев z

de

dp

однорядные

двухрядные

трехрядные

dm

D1

A

dm

D2

A

dm

D3

A

8

98,1

82,96

53

20

40

53

20

75

53

20

110

9

108,0

92,84

63

20

40

63

20

75

63

20

110

10

117,9

102,74

70

20

40

70

20

75

70

20

110

11

127,8

112,68

77

20

45

80

20

80

80

20

115

12

137,8

122,68

78

20

45

90

20

80

90

20

115

13

147,8

132,65

98

20

45

100

20

80

100

20

115

14

157,8

142,68

108

20

45

110

20

80

110

20

115

15

167,9

152,72

118

20

45

120

20

80

120

20

115

16

177,9

162,75

120

20

50

120

25

80

120

25

115

17

187,9

172,78

120

25

50

120

25

80

120

25

115

18

198,0

182,85

120

25

50

*120

25

80

*120

25

115

19

208,1

192,91

120

25

50

*120

25

80

*120

25

115

20

218,1

202,98

120

25

50

*120

25

80

*120

25

115

21

228,2

213,04

140

25

55

*140

25

80

*140

25

115

22

238,3

223,11

140

25

55

*140

25

80

*140

25

115

23

248,3

233,17

140

25

55

*140

25

80

*140

25

115

24

258,4

243,23

140

25

55

*140

25

80

*140

25

115

25

268,5

253,33

140

25

55

*140

25

80

*140

25

115

26

278,6

263,40

*150

25

55

*150

25

80

*150

25

115

27

288,6

273,49

*150

25

55

*150

25

80

*150

25

115

28

298,7

283,56

*150

25

55

*150

25

80

*150

25

115

29

308,8

293,65

*150

25

55

*150

25

80

*150

25

115

30

318,9

303,75

*150

25

55

*150

25

80

*150

25

115

31

329,0

313,85

*150

25

55

*150

25

80

*150

30

115

32

339,1

323,91

*150

25

55

*150

25

80

*150

30

115

33

349,2

334,01

*150

25

55

*150

25

80

*150

30

115

34

359,3

344,10

*150

25

55

*150

25

80

*150

30

115

35

369,4

354,20

*150

25

55

*150

25

80

*150

30

115

36

379,5

364,30

*150

25

55

*150

30

80

*150

30

115

37

389,5

374,39

*150

25

55

*150

30

80

*150

30

115

38

399,6

384,49

*150

25

55

*150

30

80

*150

30

115

39

409,7

394,59

*150

25

55

*150

30

80

*150

30

115

40

419,8

404,69

*150

25

55

*150

30

80

*150

30

115

41

429,9

414,77

*150

25

70

*160

30

90

*160

30

110

42

440,0

424,86

*150

25

70

*160

30

90

*160

30

110

43

450,1

434,96

*150

25

70

*160

30

90

*160

30

110

44

460,2

445,06

*150

25

70

*160

30

90

*160

30

110

45

470,3

455,17

*150

25

70

*160

30

90

*160

30

110

46

480,4

465,25

*150

25

70

*160

30

90

*160

30

110

47

490,5

475,35

*150

25

70

*160

30

90

*160

30

110

48

500,6

485,45

*150

25

70

*160

30

90

*160

30

110

49

510,7

495,55

*150

25

70

*160

30

90

*160

30

110

50

520,8

505,65

*150

25

70

*160

30

90

*160

30

110

51

530,9

515,75

*150

25

80

*160

30

100

*180

30

123

52

541,0

525,85

*150

25

80

*160

30

100

*180

30

123

53

551,1

535,95

*150

25

80

*160

30

100

*180

30

123

54

561,2

546,05

*150

25

80

*160

30

100

*180

30

123

55

571,3

556,15

*150

25

80

*160

30

100

*180

30

123

56

581,4

566,25

*150

25

80

*160

30

100

*180

30

123

57

591,5

576,35

*150

25

80

*160

30

100

*180

30

123

58

601,6

586,45

*150

25

80

*160

30

100

*180

30

123

59

611,7

596,56

*150

25

80

*160

30

100

*180

30

123

60

621,8

606,66

*150

25

80

*160

30

100

*180

30

123

62

642,0

626,86

*150

25

80

*160

30

100

*180

30

123

64

662,2

647,07

*150

25

80

*160

30

100

*180

30

123

65

672,3

657,17

*150

25

80

*160

30

100

*180

30

123

66

682,4

667,27

*150

25

80

*180

30

100

*200

30

123

68

702,6

687,48

*150

25

80

*180

30

100

*200

30

123

70

722,8

707,68

*150

25

80

*180

30

100

*200

30

123

72

743,1

727,89

*150

25

80

*180

30

100

*200

30

123

75

773,3

758,20

*150

25

80

*180

30

100

*200

30

123

76

783,3

768,32

*150

25

80

*180

30

100

*200

30

123

80

823,9

808,71

*150

25

80

*180

30

100

*200

30

123

85

874,4

859,23

*150

25

90

*180

30

100

*200

30

123

90

924,9

909,76

*150

25

90

*180

30

100

*200

30

123

95

975,2

960,28

*150

25

90

*180

30

100

*200

30

123

100

1026,0

1010,80

*150

25

90

*180

30

100

*200

30

123

114

1167,4

1152,26

*150

25

90

*180

30

100

*200

30

126
