Для приводных цепей 24А-1/ПР-38,1

Цена: цена по запросу

Для приводных цепей типов ПР-38,1-12700, 2ПР38,1-25400, 3ПР-38,1-38100 используются звездочки 24А-1 / ПР31,75. Диаметр ролика цепи – 22,3мм, расстояние между пластинами – 25,4мм. Для производства звездочек применяется высококачественная сталь, с показателями твердости 35…42HRC. Эффективное решение в случаях, когда зубчатые передачи неприменимы, а ременные не в состоянии обеспечить должного уровня надежности.

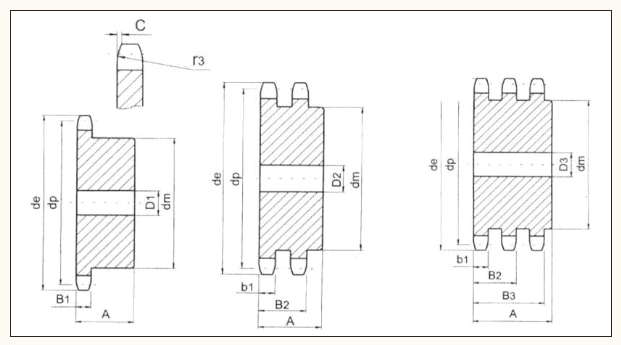

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

3 8

Фаска С

4

Ширина однорядного зуба B1

24,1

Ширина зуба двухрядной звездочки b 1

23,6

Ширина двухрядной звездочки B 2

70,84

Ширина трехрядной звездочки B 3

116,28

Шаг цепи

38,1

Расстояние между пластинами цепи

25,4

Диаметр ролика цепи

22,3

Материал Сталь 45, твердость 35…42HRC







Число зубьев z

de

dp

однорядные

двухрядные

трехрядные

dm

D1

A

dm

D2

A

dm

D3

A

8

115,0

99,55

58

20

45

58

25

95

58

25

140

9

126,4

111,4

70

20

45

70

25

95

70

25

140

10

138,0

123,29

80

20

45

80

25

95

80

25

140

11

150,0

135,31

90

25

50

90

25

100

90

25

150

12

162,0

147,22

102

25

50

102

25

100

102

25

150

13

174,2

159,18

114

25

50

114

25

100

114

25

150

14

186,2

171,22

128

25

50

128

25

100

128

25

150

15

198,2

183,26

132

25

50

132

25

100

132

25

150

16

210,3

195,30

*136

25

55

*136

25

100

136

25

150

17

222,3

207,34

*136

25

55

*136

25

100

140

25

150

18

234,3

219,42

*136

25

55

*150

25

100

*150

25

150

19

246,5

231,49

*136

25

55

*160

25

100

*160

25

150

20

258,6

243,57

*136

25

55

*160

25

100

*160

25

150

21

270,6

255,65

*150

25

60

*160

25

100

*160

30

150

22

282,7

267,73

*150

25

60

*160

25

100

*160

30

150

23

294,8

279,80

*150

25

60

*160

25

100

*160

30

150

24

306,8

291,88

*150

25

60

*160

25

100

*160

30

150

25

319,0

304,00

*150

25

60

*160

25

100

*160

30

150

26

331,0

316,08

*150

30

60

*160

30

100

*160

30

150

27

343,2

326,19

*150

30

60

*160

30

100

*160

30

150

28

355,2

340,27

*150

30

60

*160

30

100

*160

30

150

29

367,3

352,38

*150

30

60

*160

30

100

*160

30

150

30

379,5

364,50

*150

30

60

*160

30

100

*160

40

150

31

391,6

376,62

*150

30

60

*160

30

100

*160

40

150

32

403,7

388,69

*150

30

60

*160

30

100

*160

40

150

33

415,8

400,81

*150

30

60

*160

30

100

*160

40

150

34

427,8

412,93

*150

30

60

*160

30

100

*160

40

150

35

440,0

425,04

*150

30

60

*160

30

100

*160

40

150

36

452,0

437,16

*150

30

60

*160

30

100

*160

40

150

37

464,2

449,27

*150

30

60

*160

30

100

*160

40

150

38

476,2

461,39

*150

30

60

*160

30

100

*160

40

150

39

488,5

473,50

*150

30

60

*160

30

100

*160

40

150

40

500,6

485,62

*150

30

60

*160

30

100

*160

40

150

41

512,6

497,72

*160

30

90

*180

30

100

*200

40

150

42

524,7

509,83

*160

30

90

*180

30

100

*200

40

150

43

536,8

521,95

*160

30

90

*180

30

100

*200

40

150

44

549,0

534,07

*160

30

90

*180

30

100

*200

40

150

45

561,2

546,19

*160

30

90

*180

30

100

*200

40

150

46

573,3

558,30

*160

30

90

*180

30

100

*200

40

150

47

585,4

570,42

*160

30

90

*180

30

100

*200

40

150

48

597,4

582,54

*160

30

90

*180

30

100

*200

40

150

49

609,5

594,66

*160

30

90

*180

30

100

*200

40

150

50

621,7

606,78

*160

30

90

*180

30

100

*200

40

150

51

633,8

618,90

*160

30

100

*180

30

100

*200

40

150

52

646,0

631,01

*160

30

100

*180

30

100

*200

40

150

53

658,0

643,13

*160

30

100

*180

30

100

*200

40

150

54

670,2

655,28

*160

30

100

*180

30

100

*200

40

150

55

682,3

667,40

*160

30

100

*180

30

100

*200

40

150

56

694,4

679,51

*160

30

100

*180

30

100

*200

40

150

57

706,5

691,63

*160

30

100

*180

30

100

*200

40

150

58

718,6

703,74

*160

30

100

*180

30

100

*200

40

150

59

730,7

715,86

*160

30

100

*180

30

100

*200

40

150

60

742,8

727,97

*160

30

100

*180

30

100

*200

40

150

62

767,2

752,24

*160

30

100

*180

30

100

*200

40

150

64

791,3

776,46

*160

30

100

*200

30

100

*220

40

150

65

803,4

788,59

*160

30

100

*200

30

100

*220

40

150

66

815,6

800,71

*160

30

100

*200

30

120

*220

40

150

68

839,8

824,98

*160

30

100

*200

30

120

*220

40

150

70

864,2

849,21

*160

30

100

*200

30

120

*220

40

150

72

888,4

873,48

*160

30

100

*200

30

120

*220

40

150

75

924,8

909,83

*160

30

100

*200

30

120

*220

40

150

76

936,9

921,98

*160

30

100

*200

30

120

*220

40

150

80

985,4

970,44

*160

30

100

*200

30

120

*220

40

150

85

1046,0

1031,10

*160

30

100

*200

30

120

*220

40

150

90

1167,3

1152,33

*160

30

100

*200

30

120

*220

40

150
