Для приводных цепей 28А-1/ПР-44,45
В приводных цепях марок ПР-44,45-17240, 2ПР-44,45-34480, 3ПР-44,45-51720 применяются звездочки 28А-1 / ПР44,45. Это высоконадежный элемент, выполненный из стали 45 (твердость 35…42HRC). Величина диаметра ролика цепи 25,40мм при расстоянии между пластинами, составляющим 24,40мм. Геометрия профиля зубьев звездочки позволяет успешно воплощать все нужды современных производственных сфер.
|

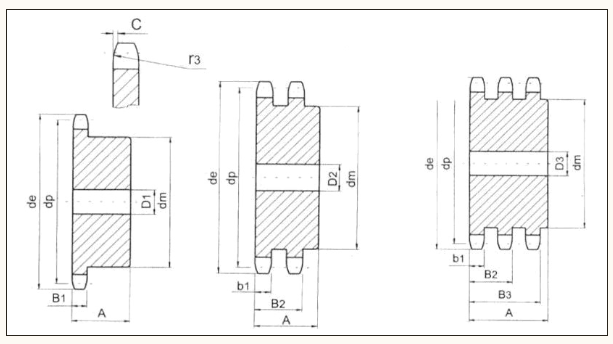

Геометрия профиля зубьев звездочки |
мм |
|
Радиус закругления r3 |
44 |
|
Фаска С |
5 |
|
Ширина однорядного зуба B1 |
25,4 |
|
Ширина зуба двухрядной звездочки b 1 |
28,8 |
|
Ширина двухрядной звездочки B 2 |
74,27 |
|
Ширина трехрядной звездочки B 3 |
123,14 |
|
Шаг цепи |
44,45 |
|
Расстояние между пластинами цепи |
24,40 |
|
Диаметр ролика цепи |
25,40 |
|
Материал Сталь 45, твердость 35…42HRC |
|
|
Число зубьев z |
de |
dp |
однорядные |
двухрядные |
трехрядные |
||||||
|
dm |
D1 |
A |
dm |
D2 |
A |
dm |
D3 |
A |
|||
|
8 |
132,0 |
116,15 |
74 |
25 |
70 |
74 |
25 |
120 |
74 |
30 |
180 |
|
9 |
148,8 |
129,96 |
88 |
25 |
70 |
88 |
25 |
120 |
88 |
30 |
180 |
|
10 |
162,3 |
143,85 |
100 |
25 |
70 |
100 |
25 |
120 |
100 |
30 |
180 |
|
11 |
176,3 |
157,77 |
112 |
25 |
70 |
112 |
25 |
120 |
112 |
30 |
180 |
|
12 |
189,5 |
171,74 |
125 |
25 |
70 |
125 |
25 |
120 |
125 |
30 |
180 |
|
13 |
204,2 |
185,75 |
*125 |
25 |
70 |
*125 |
25 |
120 |
*125 |
30 |
180 |
|
14 |
218,2 |
199,76 |
*125 |
25 |
70 |
*125 |
25 |
120 |
*125 |
30 |
180 |
|
15 |
232,3 |
213,79 |
*125 |
25 |
70 |
*145 |
25 |
120 |
*145 |
30 |
180 |
|
16 |
246,3 |
227,84 |
*160 |
30 |
75 |
*160 |
30 |
120 |
*160 |
30 |
180 |
|
17 |
260,3 |
241,91 |
*160 |
30 |
75 |
*160 |
30 |
120 |
*160 |
30 |
180 |
|
18 |
274,0 |
255,98 |
*160 |
30 |
75 |
*160 |
30 |
120 |
*160 |
30 |
180 |
|
19 |
289,0 |
270,06 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
20 |
303,0 |
284,15 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
21 |
317,0 |
298,24 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
22 |
331,0 |
312,34 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
23 |
345,0 |
326,44 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
24 |
359,0 |
340,55 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
25 |
373,0 |
354,66 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
26 |
387,0 |
368,77 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
27 |
401,4 |
382,88 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
28 |
416,0 |
397,00 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
29 |
430,0 |
411,12 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
30 |
444,0 |
425,24 |
*160 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
31 |
458,0 |
439,37 |
*180 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
32 |
472,0 |
453,49 |
*180 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
33 |
486,0 |
467,62 |
*180 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
34 |
500,0 |
481,75 |
*180 |
30 |
75 |
*180 |
30 |
120 |
*180 |
40 |
180 |
|
35 |
514,0 |
495,88 |
*180 |
30 |
75 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
36 |
529,0 |
510,01 |
*180 |
30 |
75 |
*200 |
30 |
120 |
*180 |
40 |
180 |
|
37 |
543,0 |
524,14 |
*180 |
30 |
75 |
*200 |
30 |
120 |
*180 |
40 |
180 |
