Для приводных цепей 32А-1 ПР-50,8
Марки приводных цепей ПР-50,8-22700, 2ПР-50,8-45360, 3ПР-50,8-68040 оснащаются звездочками 32А-1 / ПР 50,8. Это качественные элементы, выполненные из стали 45 (показатели твердости 35…42HRC). Диаметр ролика цепи 28,58мм, расстояние между пластинами – 31,75мм. Области применения – металлообрабатывающие станки, текстильное оборудование, транспортная моторная техника и др.
|

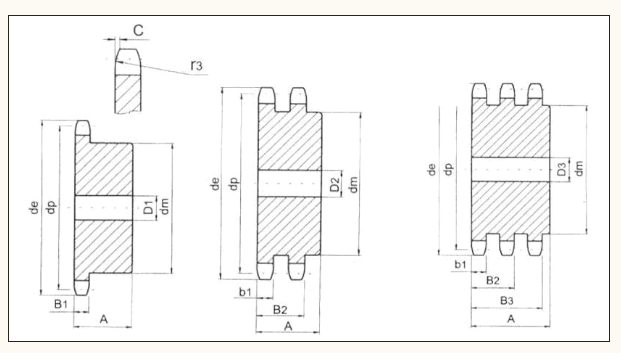

Геометрия профиля зубьев звездочки |
мм |
|
Радиус закругления r3 |
51 |
|
Фаска С |
5 |
|
Ширина однорядного зуба B1 |
29,4 |
|
Ширина зуба двухрядной звездочки b 1 |
28,8 |
|
Ширина двухрядной звездочки B 2 |
87,4 |
|
Ширина трехрядной звездочки B 3 |
146 |
|
Шаг цепи |
50,8 |
|
Расстояние между пластинами цепи |
31,75 |
|
Диаметр ролика цепи |
28,58 |
|
Материал Сталь 45, твердость 35…42HRC |
|
|
Число зубьев z |
de |
dp |
однорядные |
двухрядные |
трехрядные |
||||||
|
dm |
D1 |
A |
dm |
D2 |
A |
dm |
D3 |
A |
|||
|
8 |
153,2 |
132,69 |
82 |
25 |
80 |
82 |
30 |
120 |
82 |
30 |
180 |
|
9 |
169,0 |
148,54 |
88 |
25 |
80 |
88 |
30 |
120 |
88 |
30 |
180 |
|
10 |
185,0 |
164,54 |
104 |
25 |
80 |
104 |
30 |
120 |
104 |
30 |
180 |
|
11 |
200,8 |
180,34 |
120 |
30 |
80 |
120 |
30 |
120 |
120 |
30 |
180 |
|
12 |
216,8 |
196,29 |
133 |
30 |
80 |
*133 |
30 |
120 |
*133 |
30 |
180 |
|
13 |
232,8 |
212,29 |
*145 |
30 |
80 |
*145 |
30 |
120 |
*145 |
30 |
180 |
|
14 |
248,8 |
228,29 |
*145 |
30 |
80 |
*145 |
30 |
120 |
*145 |
30 |
180 |
|
15 |
264,8 |
244,30 |
*145 |
30 |
80 |
*145 |
30 |
120 |
*160 |
30 |
180 |
|
16 |
280,9 |
260,40 |
*160 |
30 |
90 |
*160 |
30 |
120 |
*160 |
30 |
180 |
|
17 |
296,9 |
276,40 |
*160 |
30 |
90 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
18 |
313,0 |
292,55 |
*160 |
30 |
90 |
*180 |
30 |
120 |
*180 |
30 |
180 |
|
19 |
329,1 |
308,66 |
*160 |
30 |
90 |
*200 |
30 |
120 |
*200 |
30 |
180 |
|
20 |
345,2 |
324,71 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
30 |
180 |
|
21 |
361,3 |
340,82 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
22 |
377,5 |
356,98 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
23 |
393,6 |
373,08 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
24 |
409,7 |
389,18 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
25 |
425,8 |
405,33 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
26 |
441,9 |
421,44 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
27 |
458,1 |
437,59 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
28 |
474,2 |
453,69 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*120 |
40 |
180 |
|
29 |
490,4 |
469,90 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
30 |
506,5 |
486,00 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
32 |
538,8 |
518,26 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
35 |
589,5 |
566,72 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
38 |
635,5 |
615,14 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
40 |
670,3 |
647,49 |
*180 |
30 |
90 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
45 |
751,0 |
728,25 |
*180 |
30 |
100 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
50 |
831,8 |
809,04 |
*180 |
30 |
100 |
*200 |
30 |
120 |
*200 |
40 |
180 |
|
57 |
945,0 |
922,16 |
*180 |
30 |
100 |
*220 |
30 |
120 |
*200 |
40 |
180 |
|
60 |
993,4 |
970,65 |
*200 |
30 |
110 |
*220 |
30 |
130 |
*220 |
40 |
180 |
|
76 |
1252,0 |
1229,30 |
*200 |
30 |
110 |
*220 |
30 |
130 |
*238 |
40 |
180 |
