Муфты МУВП
В компании ООО "Завод "Русский привод" Вы можете приобрести из наличия муфты МУВП – муфты упругие втулочно-пальцевые, изготовленные в соответствии с ГОСТ 21424-93.

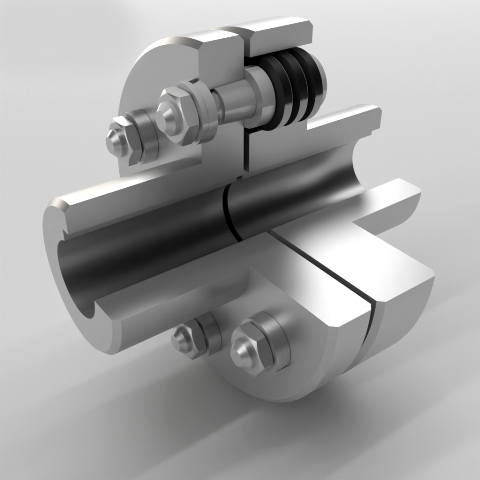

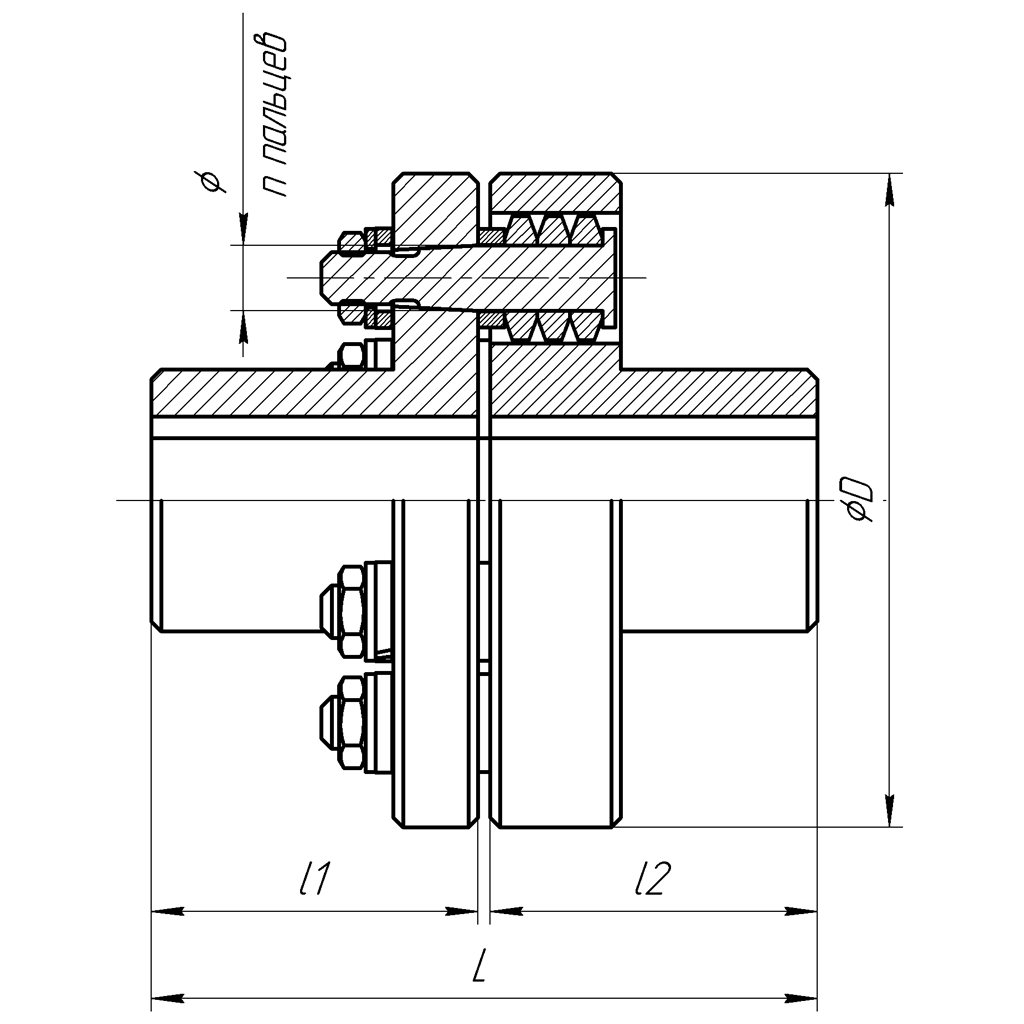

Муфта упругая втулочно-пальцевая (МУВП). Муфта состоит из двух дисковых полумуфт, в одной из которых в конических отверстиях закреплены соединительные пальцы с надетыми гофрированными резиновыми втулками (кольцами). Материал полумуфт — сталь 45 ГОСТ 1050-13. Материал пальцев — сталь 45.
Ввиду наличия резиновых втулок муфта компенсирует смещения валов (Д =0,1...0,3 мм, Х=1...5 мм, у=1°30').
Муфта МУВП широко применяется для соединения машин с электродвигателями при передаче малых и средних вращающих моментов.
Муфту подбирают по ГОСТ в диапазоне диаметров валов d= 6...150 мм. Пример условного обозначения упругой втулочно-пальцевой муфты с номинальным крутящим моментом Т=250 Н-м, диаметром посадочного отверстия d=32 мм, исполнения 1, климатического исполнения У и категории размещения 3: Муфта упругая втулочно-пальцевая 250-32-1 У3 ГОСТ 21424-93.
В ООО "Завод "Русский привод" Вы можете заказать изготовление муфт МУВП в соответствии с любыми индивидуальными параметрами. Мы готовы выполнить муфты МУВП из алюминия, стали, нержавеющей стали по вашему заказу, а также изготовить любую необходимую Вам длину и диаметр муфты МУВП.
После предоставления данных, наши конструкторы разработают и согласуют с Вами чертежи деталей, наиболее точно подходящие для Ваших условий эксплуатации.

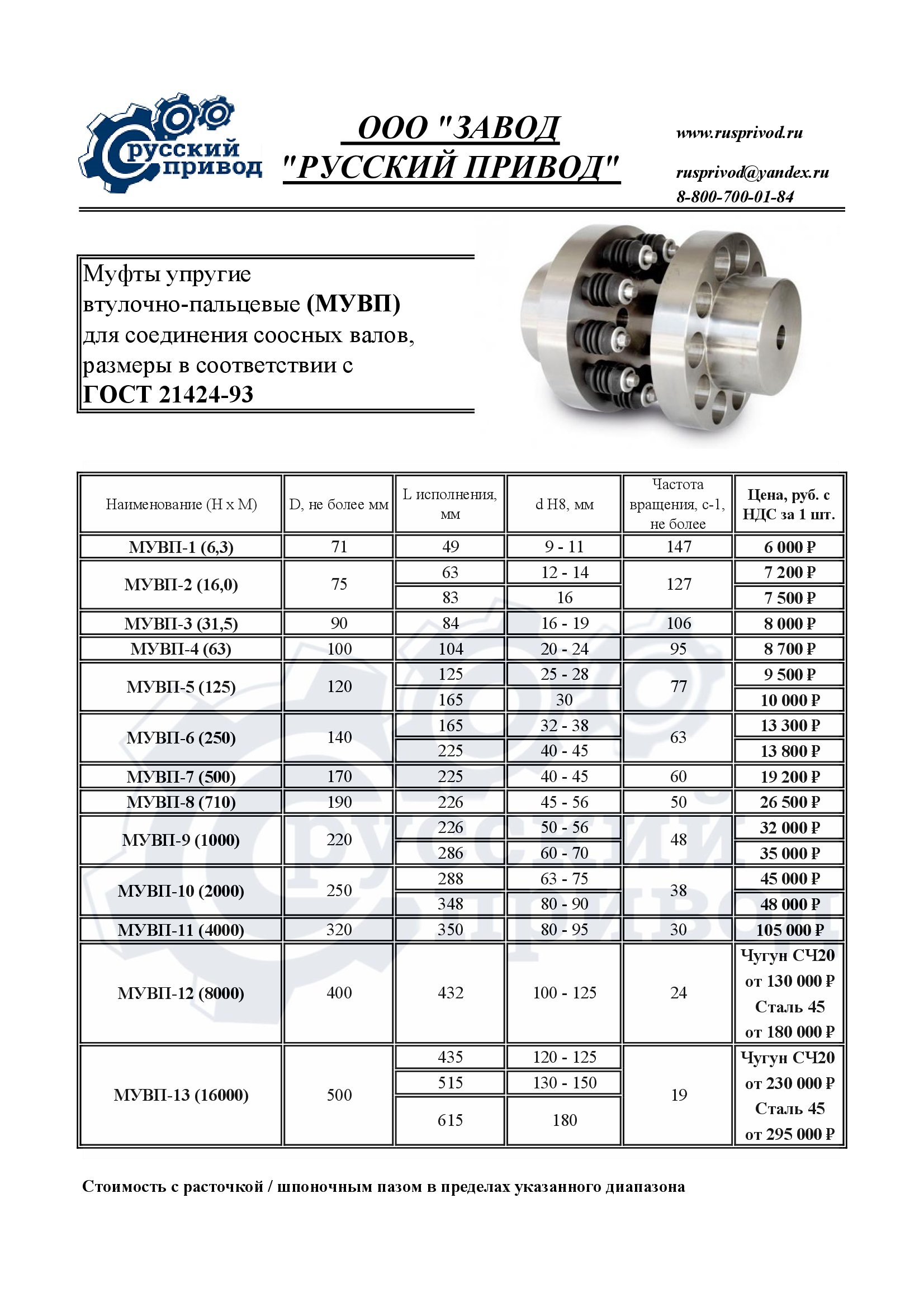

Муфты МУВП. Таблица размеров | ||||||||
Наименование | Крутящий момент, нМ | Диаметр отверстия, мм | Габаритные размеры, мм | |||||
Наружный диаметр, мм | Длина в сборе, не более, мм | Длина полумуфты, не более, мм | Частота вращения, об/мин | Масса, кг, не более | ||||
Муфта МУВП-6,3 | 6,3 | 0-11 | 71 | 49 | 23 | 8820 | 0,6 | |
Муфта МУВП-16 |
16 | 0-16 | 75 | 83 | 30 | 7620 | 0,75 | |
Муфта МУВП-31,5 | 31,5 | 0-19 | 90 | 84 | 40 | 6360 | 1,52 | |
Муфта МУВП-63 | 63 | 0-24 | 100 | 104 | 50 | 5700 | 2,04 | |
Муфта МУВП-125 | 125 | 0-30 | 120 | 165 | 60 | 4620 | 4,37 | |
Муфта МУВП-250 | 250 | 0-45 | 140 | 225 | 110 | 3780 | 6,86 | |
Муфта МУВП-500 | 500 | 0-45 | 170 | 225 | 110 | 3600 | 12,6 | |
Муфта МУВП-710 | 710 | 0-56 | 190 | 226 | 110 | 3000 | 18,87 | |
Муфта МУВП-1000 | 1000 | 0-70 | 220 | 286 | 140 | 2880 | 29,81 | |
Муфта МУВП-2000 | 2000 | 0-90 | 250 | 348 | 170 | 2280 | 40,03 | |
Муфта МУВП-4000 | 4000 | 0-95 | 320 | 350 | 170 | 1800 | 74,11 | |
Муфта МУВП-8000 | 8000 | 0-125 | 400 | 432 | 210 | 1440 | 145,58 | |
Муфта МУВП-16000 | 16000 | 0-160 | 500 | 615 | 300 | 1140 | 356,31 |
