Мотор-редуктор 3мп-80

Назначение

Мотор - редукторы планетарные предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Применение мотор-редуктора 3МП-63

Используются  в конвейерах шнековых, ленточных, а также других установках промышленного назначения.

Основные технические характеристики мотор-редуктора 3МП-80



Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном валу, Нм Марка эл. дв. Мощность эл.дв., кВт Допускаемая радиально-консольная нагрузка на вых.валу, Н КПД редукторной части, % Вес, кг
трехступенчатые
3,55 1975 90LA8 0,75 11000 96 150
1450 80В8 0,55
4,4 1593 90LA8 0,75
1168 80В8 0,55
5,6 1836 80В6 1,1
1252 80А6 0,75
7,1 1975 80В4 1,5
1450 80А4 1,1
9 2285 90L4 2,2
1558 80В4 1,5
12,5 2244 90L2 3
1645 80В2 2,2
16 1752 90L2 3
1285 80В2 2,2
двухступенчатые
18 2077 132S8 4 11000 97 170
1558 112МВ8 3
22,4 2295 132S6 5,5
1669 112МВ6 4
28 1836 132S6 5,5
1335 112МВ6 4
35,5 1975 132S4 7,5
1450 112L4 5,5
45 2285 132М4 11
1558 132S4 7,5
56 1836 132М4 11
1252 132S4 7,5
71 1975 160S2 15
1450 132М2 11
90 1558 160S2 15
1142 132М2 11
одноступенчатые
112 1836 180М6 22 7500 98 200
1544 180S6 18,5
140 2000 200L6 30
1470 200М6 22
180 1920 200М4 37
1555 180М4 30
224 1875 225М4 45
1541 200М4 37
280 1518 200L4 45

Габаритные и присоединительные размеры мотор-редуктора 3МП-80

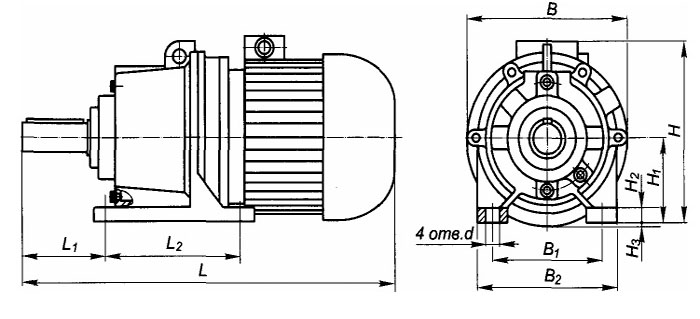

на лапах

Мотор-редуктор 3МП-80

Обозначение Частота вращения вых вала об/мин L B H L1 L2 B1 B2 H1 H2 H3 d
не более
ЗМП-80 3,55.. .16 810 380 400 175 325 320 380 200 40 75 35
18.. .90 915 380 420
112. ..280 1240 550 510

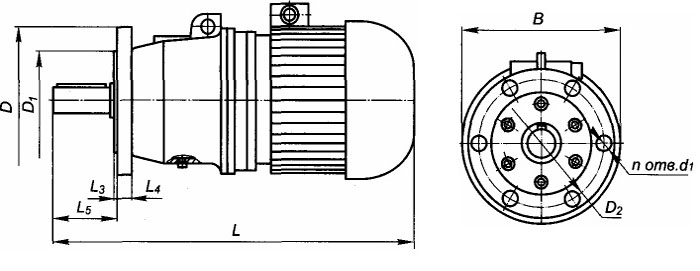

фланцевое исполнение

Мотор-редуктор 3МП-80



Обозначение Частота вращения вых вала об/мин L B L3 L4 L5 D di D2 d1 n
не более
ЗМП-80 3,55.. .16 810 400 10 22 152 400 320 350 22 6
18.. .90 915 400
11 2... 280 1240 550

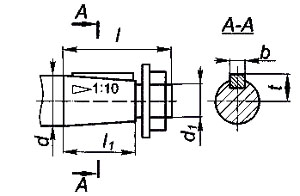

Присоединительные размеры выходного вала

Мотор-редуктор 3МП-80



Мотор-редуктор d l b f
ЗМП-80 70k6 140 20 74,5

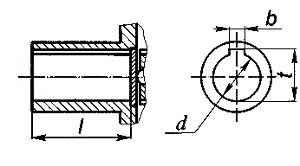

Мотор-редуктор 3МП-80

Мотор-редуктор d d1 l L1 b t
ЗМП-80 70 М48хЗ,0 140 105 18 36,38

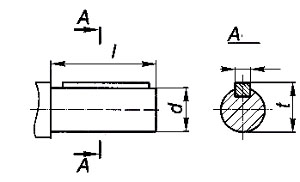

Мотор-редуктор 3МП-80



Мотор-редуктор d l b f
ЗМП-80 по индивидуальному заказу

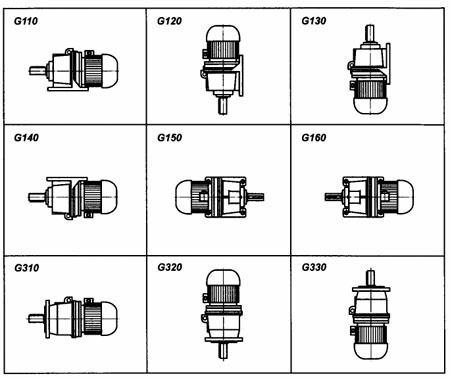

Варианты сборки мотор-редукторов 3МП-63

Мотор-редуктор 3МП-80



Пример условного обозначения

3МП-80-71-15,0-1975-G110-Ц-У3-380В, где

3МП - тип мотор-редуктора - мотор-редуктор планетарный;

80 - габарит - межосевое расстояние;

71 - обороты выходного вала, об/мин;

15,0 - мощность электродвигателя, кВт;

1975 - крутящий момент на выходном валу, Н.м;

G110 - конструктивное исполнение по способу монтажа;

Ц - вариант исполнения выходного вала;

У3 - климатическое исполнение и категория размещения;

380В- номинальное напряжение сети переменного тока.
