Мотор-редукторы МР2-315, МР2-500

Цена: от 360 000 руб.

Мотор-редукторы МР2-315, МР2-500: назначение, сфера применения

Мотор-редукторы МР2-315, МР2-500 относятся к планетарным редукторам одной серии МР2, они необходимы для долгой работы по ГОСТ 183-74. Ведут работу данные мотор-редукторы как приводы разнообразных аппаратов химической промышленности. Мотор-редукторы МР2-315, МР2-500 могут работать достаточно долгое время, можно отметить, что время работы не меньше 40 тысяч часов, однако условия должны быть соответствующие.

Условия работы мотор-редукторов МР2-315, МР2-500

  • 1. режим работы мотор-редукторов может быть непрерывным нереверсивным или же реверсивным, но с переиодическими остановками;
  • 2. нагрузка для мотор-редукторов может быть постоянной или же переменной, направление различным;
  • 3. вал может вращаться в различные стороны, предпочтения при этом нет;
  • 4. температура окружающей среды может варьироваться от минус 400 градусов Цельсия до плюс 400;
  • 5. к окружающей среде также есть некоторые требования, она должна быть неагрессивной, при этом содержание непроводящей пыли может составлять до 10 мг/м3, к влажности тоже есть определенные требования, она может быть до 80 процентов при температуре плюс 200 градусов Цельсия (имеет отношение к мотор-редукторам с закрытыми обдуваемыми электродвигателями).

Мотор-редукторы МР2-315, МР2-500 подразделяются на одноступенчатые-МР1, двухступенчатые-МР2, трехступенчатые-МР3 мотор-редукторы. Данное подразделение идет зависимо от числа ступеней планетарной передачи. Они имеют следующие исполнения:

  • - Ф1В (исполнение вертикальное, выходной вал имеет расположение вниз, конец вала цилиндрический);
  • - Ф2В (горизонтальное исполнение, цилиндрический конец вала имеет расположение вниз);
  • - Ф1П (вертикальное исполнение, выходной вал направлен вниз, конец его изготтовлен в виде фланцевой полумуфты, есть встроенный зубчатый компенсатор);
  • - Щ (исполнение на лапах).

Мотор-редуктор МР2-315: габаритные и присоединительные размеры

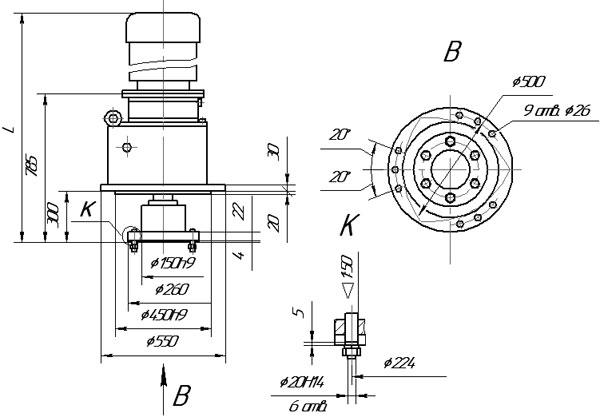

Исполнение Ф1П

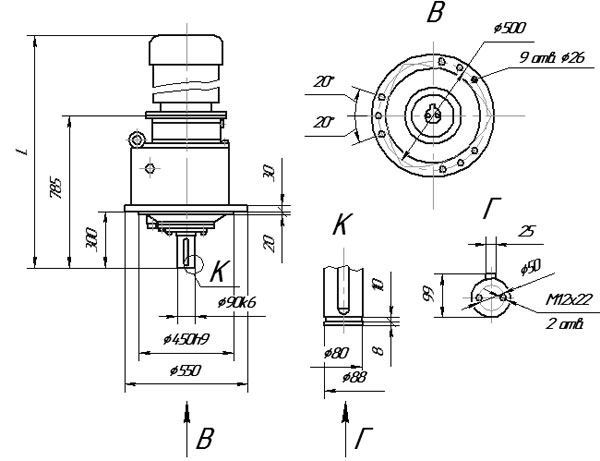

Исполнение Ф1В

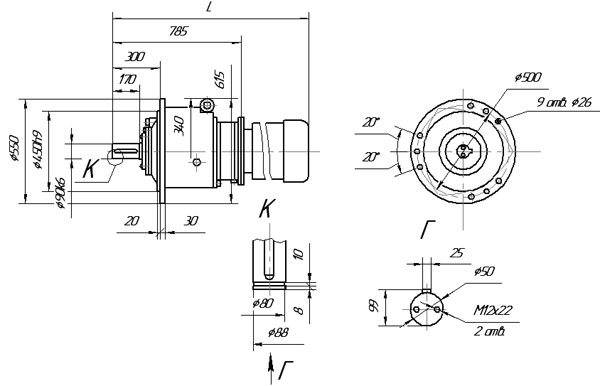

Исполнение Ф2В

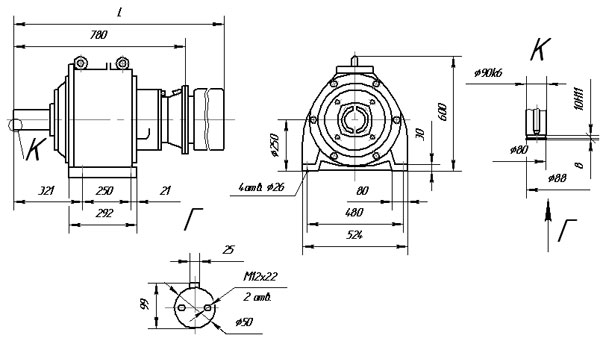

Исполнение Щ

Технические характеристики мотор-редуктора МР2-315

Типоразмер Исполнение по монтажу Номинальное передаточное число Номинальная частота вращения вых-ого вала, об/мин Номинальный крутящий момент на выходном валу, Н.м Допускаемая радиальная нагрузка на вых-ом валу, Н
МР2-315-15-80 Ф1В,
Ф2В,
Ф1П,
Щ
18,6 80

3440

12000

МР2-315-16-80

2120

МР2-315-26-80
МР2-315-46-80

1950

МР2-315-15-64

22,8



64



4300

МР2 315-16-64

Ф1В,

Ф2В,

Ф1П,

Щ

2650



МР2 315-26-64
МР2 315-46-64

2435

МР2 315-16-50

29,6

50

3390

МР2 315-26-50
МР2 315-46-50

3115

МР2 315-15-40

22,8

40

4240

МР2 315-16-40

3440

МР2 315-26-40
МР2 315-46-40

2980

МР2 315-16-32

29,6

32

4300

МР2 315-26-32
МР2 315-46-32

3725

МР2 315-16-25

25

4035

МР2 315-26-25
МР2 315-46-25

3665

МР2-315У-14-80

Ф1В,
Ф1П

18,6

80

5160

12000

МР2-315У-25-80

3440

МР2-315У-34-80

4585

МР2-315У-23-80
МР2-315У-14-64

22,8

64

6300

МР2-315У-25-64

4300

МР2-315У-34-64

5730

МР2-315У-23-64
МР2-315У-14-50

29,6

50

6300

МР2-315У-25-50

5500

МР2-315У-14-40

22,8

40

6300

МР2-315У-25-40

4240

МР2-315У-34-40

6300

МР2-315У-23-40
МР2-315У-14-32

29,6

32

6300

МР2-315У-25-32

5300

МР2-315У-35-32

6300

МР2-315У-45-32
МР2-315У-14-25

25

6300

МР2-315У-25-25

5500

МР2-315У-35-25

6235

МР2-315У-45-25



Типоразмер Масса, кг Двигатель L,мм
Редукторной части Мотор- редуктора Тип Мощность, кВт
МР2-315-15-80 410 550 4А180М4 30 1375
МР2-315-16-80 510 4А160М4 18,5 1340
МР2-315-26-80 600 В160М4 1410
МР2-315-46-80 560 ВАО 62-4 17 1330
МР2-315-15-64 550 4А180М4 30 1375
МР2 315-16-64   510 4А160М4 18,5 1340
МР2 315-26-64 600 В160М4 1410
МР2 315-46-64 560 ВАО 62-4 17 1330
МР2 315-16-50 510 4А160М4 18,5 1340
МР2 315-26-50 600 В160М4 1410
МР2 315-46-50 560 ВАО 62-4 17 1330
МР2 315-15-40 550 4А180М6 18,5 1375
МР2 315-16-40 510 4А160М6 15 1340
МР2 315-26-40 600 В160М6 1410
МР2 315-46-40 560 ВАО 62-6 13 1330
МР2 315-16-32 510 4А160М6 15 1340
МР2 315-26-32 600 В160М6 1410
МР2 315-46-32 560 ВАО 62-6 13 1330
МР2 315-16-25 510 4А160М8 11 1340
МР2 315-26-25 600 В160М8 1410
МР2 315-46-25 560 ВАО 62-8 10 1330
МР2-315У-14-80 410 685 4A200L4 45 1475
МР2-315У-25-80 710 В180М4 30 1470
МР2-315У-34-80 735 АО2 81-4 40 1495
МР2-315У-23-80 840 ВАО 81-4 1475
МР2-315У-14-64 685 4A200L4 45 1475
МР2-315У-25-64 710 В180М4 30 1470
МР2-315У-34-64 735 АО2 81-4 40 1495
МР2-315У-23-64 840 ВАО 81-4 1475
МР2-315У-14-50 645 4А200М4 37 1435
МР2-315У-25-50 710 В180М4 30 1470
МР2-315У-14-40 685 4A200L6 30 1475
МР2-315У-25-40 710 В180М6 18,5 1470
МР2-315У-34-40 735 АО2 81-6 30 1495
МР2-315У-23-40 840 ВАО 81-6 1475
МР2-315У-14-32 645 4А200М6 22 1435
МР2-315У-25-32 710 В180М6 18,5 1470
МР2-315У-35-32 610 АО2 72-6 22 1355
МР2-315У-45-32 670 ВАО 72-6 1445
МР2-315У-14-25 645 4А200М8 18,5 1435
МР2-315У-25-25 710 В180М8 15 1470
МР2-315У-35-25 610 АО2 72-8 17 1365
МР2-315У-45-25 670 ВАО 72-8 1445

Мотор-редуктор МР2-500: габаритные и присоединительные размеры

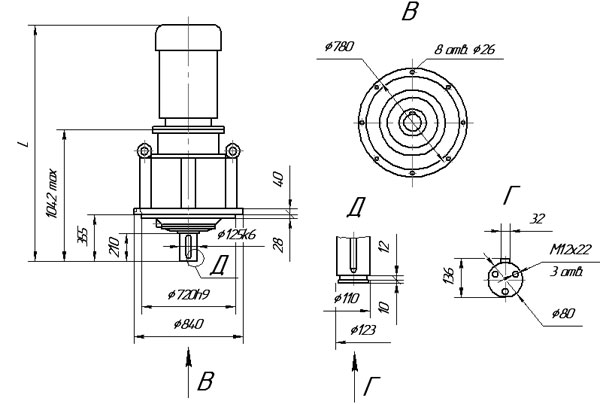

Исполнение Ф1В

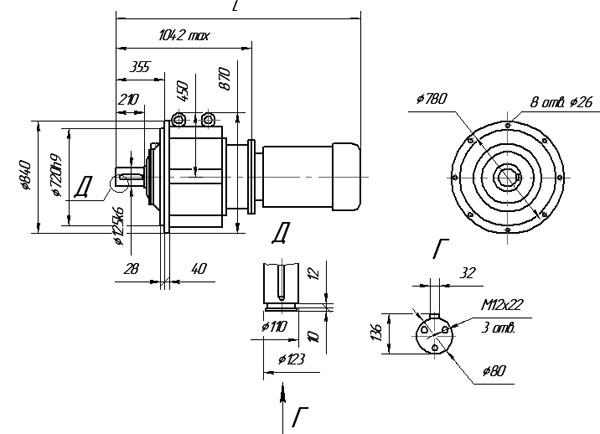

Исполнение Ф2В

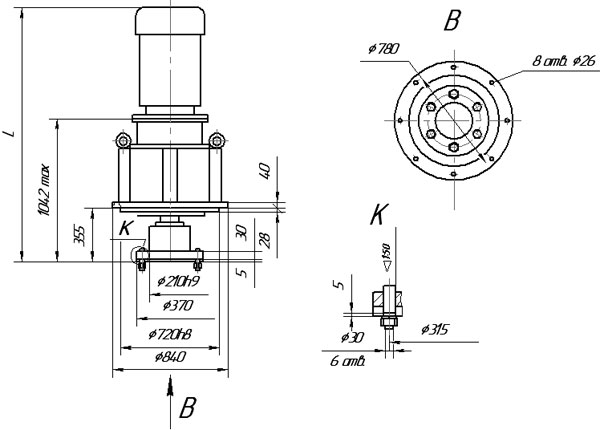

Исполнение Ф1П

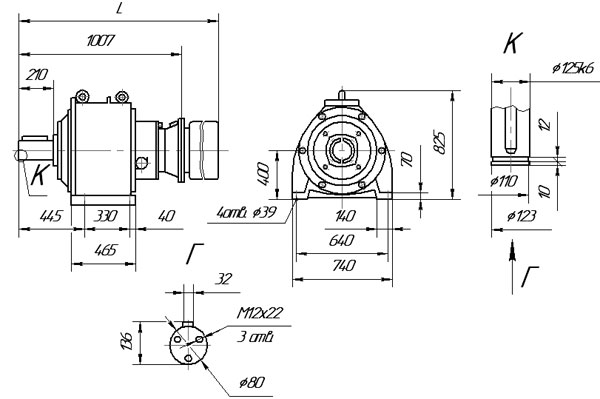

Исполнение Щ

Технические характеристики мотор-редуктора МР2-500

Типоразмер Исполнение по монтажу Номинальное передаточное число Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном валу, Н.м Допускаемая радиальная нагрузка на выходном валу, Н
МР2-500-11-80 Ф1В,
Ф1П
18,6 80 15125 25000
МР2-500-21-80 12605
МР2-500-12-80 10315
МР2-500-22-80
МР2-500-11-64 22,8 64 15760
МР2-500-21-64
МР2-500-12-64 12890
МР2-500-22-64
МР2-500-13-64 7880
МР2-500-23-64
МР2-500-12-50 29,6 50 16500
МР2-500-22-50
МР2-500-13-50 10085
МР2-500-23-50
МР2-500-15-50 Ф1В,
Ф2В,
Щ
29,6 50 5500 25000
МР2-500-25-50
МР2-500-45-50
МР2-500-12-40 Ф1В,
Ф1П
37,8 40 17190
MP2-500-22-40
МР2-500-13-40 12605
МР2-500-23-40
МР2-500-15-40 Щ 6875
МР2-500-25-40
МР2-500-45-40
МР2 500-13-32 Ф1В,
Ф1П
44,8 32 15755
МР2 500-23-32
МР2 500-15-32 Ф1В,
Ф2В,
Щ
8595
МР2 500-25-32
МР2 500-45-32
МР2-500-13-25 Ф1В,
Ф1П
37,8 25 13570
МР2-500-23-25 14670
МР2-500-13-20 44,8 20 16960
МР2-500-23-20 18000
МР2 500-15-20 Щ 8480
МР2 500-25-20
МР2 500-45-20 10085
МР2-500-13-16 Ф1В,
Ф1П
16 17190
МР2-500-23-16
МР2-500-15-16 Щ 44,8 16 8595 25000
МР2-500-25-16
МР2-500-45-16 9740



Типоразмер Масса, кг Двигатель L,мм
Редукторной части Мотор- редуктора Тип Мощность, кВт
МР2-500-11-80 840 1765 4A280М4 132 2115
МР2-500-21-80 1895 В280S4 110 2075
МР2-500-12-80 1455 4А250М4 90 1780
МР2-500-22-80 1755 В250М4 2030
МР2-500-11-64 1725 4А280S4 110 2075
МР2-500-21-64 1900 B280S4 2075
МР2-500-12-64 1460 4А250М4 90 1780
МР2-500-22-64 1760 В250М4 2030
МР2-500-13-64 1250 4А225М4 55 1665
МР2-500-23-64 1405 ВАО 82-4 1725
МР2-500-12-50 1465 4А250М4 90 1780
МР2-500-22-50 1765 В250М4 2030
МР2-500-13-50 1265 4А225М4 55 1665
МР2-500-23-50 1410 ВАО 82-4 1725
МР2-500-15-50 840 1145 4А180М4 30 1635
МР2-500-25-50 1270 В180М4 1695
МР2-500-45-50 1305 ВАО 72-4 1670
МР2-500-12-40 1450 4A250S4 75 1795
MP2-500-22-40 1715 B250S4 2000
МР2-500-13-40 1275 4А225М4 55 1720
МР2-500-23-40 1445 ВАО 82-4 1780
МР2-500-15-40 1190 4А180М4 30 1635
МР2-500-25-40 1315 В180М4 1695
МР2-500-45-40 1305 ВАО 72-4 1670
МР2 500-13-32 1280 4А225М4 55 1720
МР2 500-23-32 1450 ВАО 82-4 1780
МР2 500-15-32 1145 4А180М4 30 1635
МР2 500-25-32 1270 В180М4 1695
МР2 500-45-32 1305 ВАО 72-4   1670
МР2-500-13-25 1285 4А225М6 37 1720
МР2-500-23-25 1455 ВАО 82-6 40 1780
МР2-500-13-20 1290 4А225М6 37 1720
МР2-500-23-20 1450 ВАО 82-6 40 1780
МР2 500-15-20 1190 4А180М6 18,5 1635
МР2 500-25-20 1315 В180М6 1695
МР2 500-45-20 1305 ВАО 72-6 22 1670
МР2-500-13-16 1290 4А225М8 30 1720
МР2-500-23-16 1450 ВАО 82-8 1780
МР2-500-15-16 840 1190 4А180М8 15 1635
МР2-500-25-16 1315 В180М8 1695
МР2-500-45-16 1305 ВАО 72-8 17 1670

Мотор-редукторы МР2: условное обозначение

редуктор МР-2-315-16-64-Ф1В-У3, где

МР - тип мотор-редуктора;

2 - количество ступеней;

315 - делительный диаметр наибольшего колеса с внутренним зубом, мм.;

16 - исполнение по двигателю;

64 - число оборотов выходного вала в мин.;

Ф1В - исполнение по монтажу (Ф1В - вертикальнное, выходным валом вниз, с цилиндрическим концом выходного вала;

Ф2В - горизонтальное, с цилиндрическим концом выходного вала;

Щ - на лапах;

У3 - климатическое исполнение.
