РОС-501 (501И)
1.1.1 Прибор предназначен для контроля (сигнализации) предельных положений двух уровней жидких сред плотностью не менее 0,52 г/см3 в различных резервуарах.

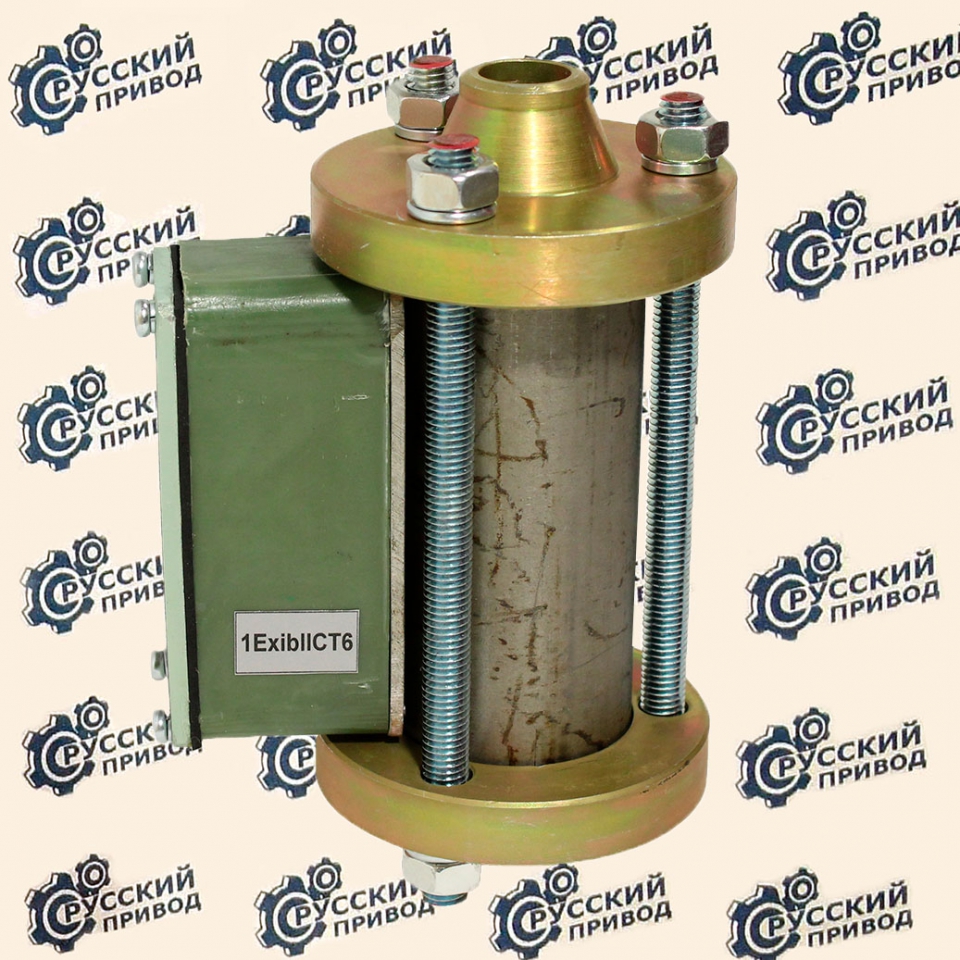

1.1.2 Прибор состоит из преобразователя первичного (ПП) и вторичного преобразователя (ППР).
1.1.3 Прибор обеспечивает релейную сигнализацию (сухие переключающиеся контакты) и световую индикацию достижения контролируемых уровней.
1.1.4 Прибор соответствует климатическому исполнению УХЛ по ГОСТ 15150-69 для работы при температуре окружающего воздуха согласно таблице 2.
1.1.5 Прибор имеет исполнения по взрывозащите: - невзрывозащищенное; - взрывозащищенное.
1.1.6 ПП взрывозащищенного исполнения имеет вид взрывозащиты «искробезопасная электрическая цепь «ib», маркировку взрывозащиты «1ЕхibIIСT6», соответствует требованиям ГОСТ Р 51330.10-99, ГОСТ Р 51330.0-99 и предназначен для установки во взрывоопасных зонах помещений и наружных установок.
ППР взрывозащищенного исполнения имеет выходные искробезопасные электрические цепи уровня «ib», маркировку по взрывозащите «[Ехib]IIC», соответствует требованиям ГОСТ Р 51330.10-99 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
1.2 Основные параметры и размеры
1.2.1 Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию среды равнозначны или не хуже стали 12Х18Н10Т и 08 кп ГОСТ 1050-88 с покрытием Н9.09 ГОСТ 9.303-84 или порошковой краской П-ЭП-534 ТУ6-10-1890-83 или аналогичной.
1.2.2 Прибор имеет светодиодную индикацию наличия или отсутствия контролируемой среды в рабочей зоне. Индикация выполнена в виде светоизлучающего светодиода красного свечения.
1.2.3 Прибор имеет светодиодную индикацию контроля рабочего режима работы. Индикация выполнена в виде светоизлучающего светодиода зеленого свечения.
1.2.4 Параметры питания (номинальные значения):
- напряжение переменного тока, В 220;
- частота переменного тока, Гц 50.
1.2.5 Допустимые отклонения параметров питания от номинальных значений:
- напряжения переменного тока, В (+22;-33);
- частоты переменного тока, Гц (±1).
1.2.6 Потребляемая мощность, В·А, не более: 6.
1.2.7 Напряжение в искробезопасной цепи, В, не более 12.
1.2.8 Ток короткого замыкания в искробезопасной цепи, мА, не более 120.
1.2.9 Параметры линии связи между ПП и ППР:
- сопротивление, Ом, не более 20;
- индуктивность, мГн, не более 0,2;
- емкость, мкФ, не более 0,1.
1.2.10 Предельная электрическая нагрузка на контакты выходных реле:
- постоянный ток 5 А, напряжение 24 В (резистивная нагрузка);
- переменный ток 5 А, напряжение 250 В (резистивная нагрузка);
- переменный ток 2 А, напряжение 250 В (индуктивная нагрузка, соs φ≥0,75);
- коммутируемая мощность для взрывобезопасного исполнения В·А, не более 100.
1.2.11 Дифференциал срабатывания датчика уровня, мм, 30…50.
1.2.12 Масса:
- ПП, кг, не более 2,6;
- ППР, кг, не более 1,0.
1.2.13 Габаритные размеры ПП и ППР приведены в приложениях А и Б.
1.2.14 Прибор устойчив к воздействию климатических факторов внешней среды.
1.2.15 Степень защиты прибора от воздействия пыли и воды соответствует IP54 по ГОСТ 14254-96.
1.2.16 Класс защиты по электробезопасности:
- ППР - I по ГОСТ 12.2.007.0-75;
- ПП – III по ГОСТ 12.2.007.0-75.
1.2.17 Требования безопасности – по ГОСТ 12997-84.
1.3 Устройство и работа
1.3.1 Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды.
1.4 Обеспечение искробезопасности
1.4.1 Обеспечение искробезопасности достигается ограничением соответствующих токов и напряжений до искробезопасных значений. Искробезопасность электрических цепей прибора достигается следующими схемными конструктивными решениями:
- питание ПП осуществляется от источника питания ППР, подключаемого к сети переменного тока через сетевой импульсный трансформатор, выполненный в соответствии с требованиями ГОСТ Р 51330.10-99. Цепи питания сетевого импульсного трансформатора содержат токоограничительный резистор и предохранитель.
- режимы эксплуатации элементов искробезопасной цепи соответствуют требованиям ГОСТ Р 51330.10-99;
- ограничение тока в искробезопасной цепи осуществляется применением токоограничивающих резисторов, мощность рассеивания которых выбрана в соответствии с требованиями ГОСТ Р 51330.10-99;
- ограничение напряжения в искробезопасной цепи достигается с помощью включения стабилитронов.
2.2 ГОСТ Р 51330.10-99 применено троирование стабилитронов;
- гальванической развязкой цепи выходного сигнала ПП от неискробезопасных цепей ППР, осуществляемой при помощи оптрона, изоляция которого обеспечивает 5000 В промышленной частоты;
- монтаж элементов ППР соответствуют требованиям ГОСТ Р 51330.10-99:
- пути утечки и электрические зазоры искробезопасных цепей питания ПП относительно их искроопасных участков составляют не менее 3 мм; пути утечки и электрические зазоры искробезопасных цепей питания ПП относительно друг друга составляют не менее 2 мм;
- параметры линии связи между ПП и ППР не должны превышать следующих значений: сопротивление - 20 Ом;
- индуктивность - 0,2 мГн; емкость - 0,1 мкФ.
