Машины листогибочные трехвалковые (вальцы, листогиб)
Машины листогибочные трехвалковые серии ИБ

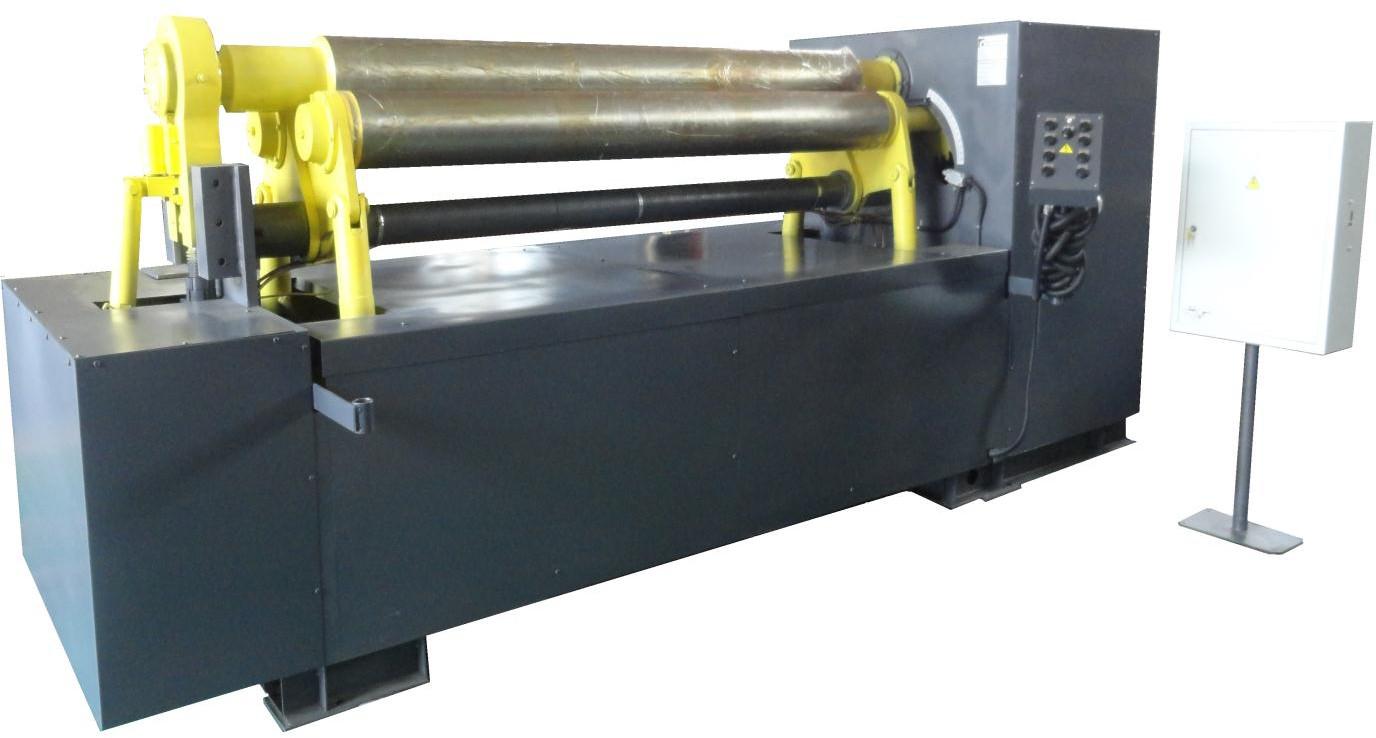

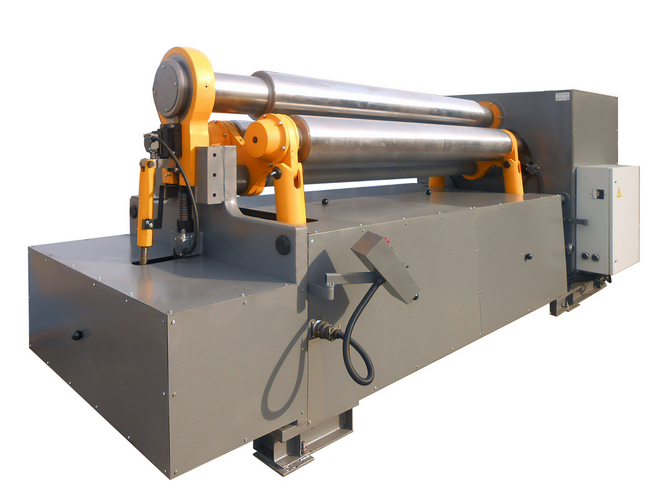

Рис. 1. Общий вид листогибочной машины без средств механизации
Машины листогибочные трехвалковые серии ИБ:
- - для листа 1250х2 мм, модель ИБ2213;
- - для листа 2000х4 мм, модель ИБ2216;
- - для листа 3150х3 мм модель ИБ2219;
- - для листа 2000х10 мм, модель ИБ2220;
- - для листа 2000х16 мм, модель ИБ2222.
Назначение.
Машины листогибочные трехвалковые серии ИБ предназначены для гибки цилиндрических заготовок из листового материала с пределом текучести σт=250 МПа (25 кгс/мм²) в холодном состоянии. На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину.
С целью расширения технологических возможностей машины, последние могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров. А листогиб ИБ2222 также с приспособлением для гибки листа под углом.
Для удобства обслуживания машины могут комплектоваться средствами механизации (рис.2): стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки.
Стол передний - неприводной. На его верхнюю плоскость укладывается лист перед подачей в рабочую зону машины.
Механизм съема изделия - каретка с электромеханическим приводом и рычагом. Обечайка сталкивается на стол приемный, откуда краном подается на постоянное место складирования. Механизм поддержки обечайки применяется для обечаек диаметром 1000...2000 мм из листа толщиной 4...7 мм.
При гибке обечаек с минимальным радиусом остаются неподогнутые кромки величиной до 150 мм. Правка производится на специальном оборудовании или с помощью специальных приспособлений к листогибочным машинам.

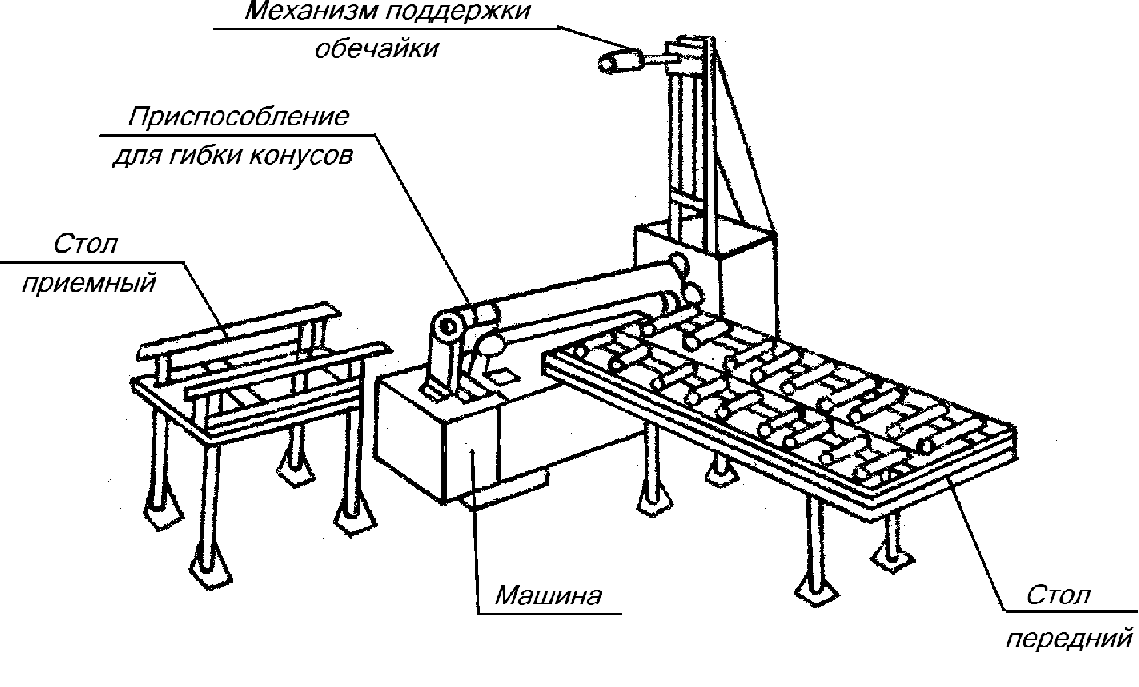

Рис. 2. Общий вид машины листогибочной со средствами механизации, приспособление для гибки конических обечаек (без механизма съема изделий)

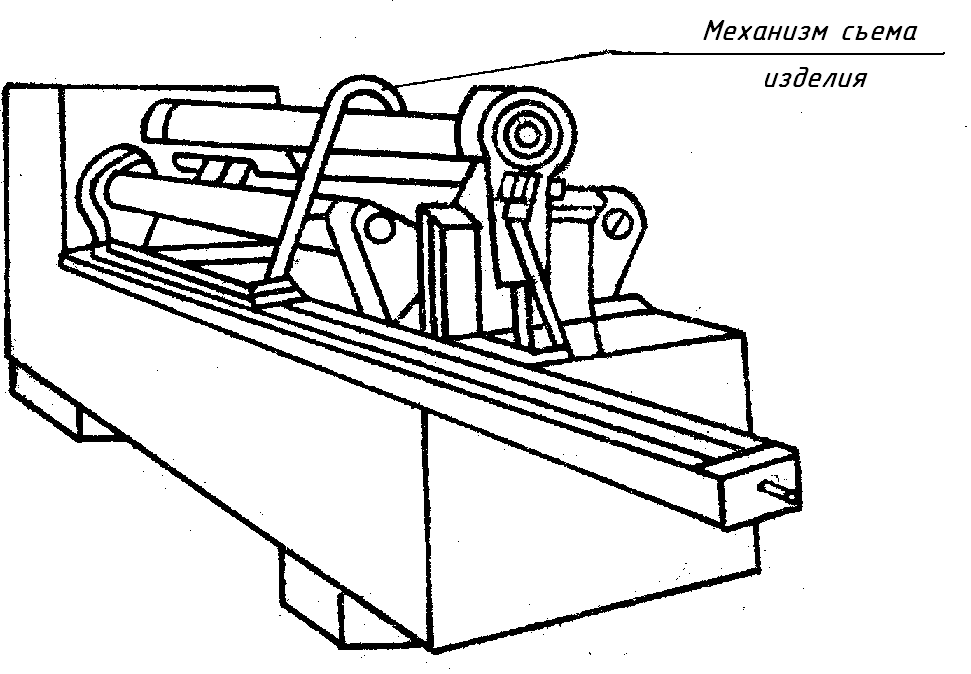

Рис. 3. Общий вид машины листогибочной трехвалковой с механизмом съема изделий
Основные технические данные и характеристики Техническая характеристика (основные параметры и размеры согласно ГОСТ 10664-82)
Наименование основных параметров и размеров |
Данные по моделям |
||||
ИБ2213 |
ИБ2216 |
ИБ2220 |
ИБ2222 |
ИБ2219 |
|
1. Наибольшая ширина изгибаемого листа, мм |
1250 |
2000 |
2000 |
2000 |
3150 |
2. Наибольшая толщина изгибаемого листа с пределом текучести σ Т =250 МПа (25кгс/мм 2 , мм) при гибке при подгибке |
2 1,2 |
4 2,5 |
10 8 |
16 12 |
8 6,3 |
3. Наименьший радиус гибки, мм |
67 |
125 |
180 |
240 |
180 |
4. Скорость гибки нерегулируемая, м/мин, не менее |
8,4 |
8,6 |
7,46 |
7,5 |
8,4 |
5.Диаметр верхнего валка, мм |
100±2 |
180±2 |
215±3 |
270±3 |
265±3 |
6. Диаметр боковых валков, мм |
110±2 |
150±2 |
195±3 |
260±3 |
220±3 |
7. Габаритные размеры машин в плане без средств механизации, мм
слева –направо спереди –назад |
2500 745 |
3600 1040 |
3940 1350 |
4190 1650 |
5000 1350 |
8. Высота машины над уровнем пола, мм |
1310 |
1450 |
1510 |
1700 |
1510 |
9. Масса машины без средств механизации, кг. |
850 |
2550 |
4800 |
7700 |
6750 |
10. Масса машины с механизмом съемом, кг |
1040 |
2800 |
5100 |
8000 |
6990 |
11. Габаритные размеры машин в плане (при наличии со средствами механизации), мм слева – направо спереди – назад |
4800 4390 |
5725 5406 |
6280 5400 |
6150 5600 |
7430 5400 |
12. Высота машины над уровнем пола при наличии со средствами механизации, мм |
2830 |
3440 |
3785 |
3915 |
3785 |
13 Масса машины при наличии со средствами механизации, инструментом для гибки сортового проката, приспособлением для гибки конических обечаек, кг. |
1650 |
3800 |
6000 |
8500 |
8100 |
14. Удельный расход энергии кВт.ч/м3 |
29,24 |
34,07 |
9,43 |
9,19 |
9,18 |
15. Удельная масса (без средств механизации) т/м2 |
11390 |
9960 |
4320 |
3375 |
6027 |
Принцип работы и общая характеристика машины.
Принцип работы вальцов заключается в свободной гибке листа, помещенным между верхним и боковым валками. Конец листа заводится до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. При выходе кромки листа с ролика автоматического останова, происходит отключение привода с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении.
При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.
Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).
Конструктивная схема машин предусматривает установку боковых валков на поворотных рычагах, что позволяет подгибку кромок листа с одной его установки.
Ось поворотных рычагов установлена в стойках машины. Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы.
Главный привод, привод регулировки боковых валков, стойки смонтированы на раздельной раме у машин (ИБ2219, ИБ2220, ИБ2222) и у машин (ИБ2213, ИБ2216) без рам - на стойках и балках. Управление машиной кнопочное, осуществляется с общего пульта управления.
Перечень комплектующих листогибочной машины
Наименование |
Кол. |
Модели машин |
|
|||||
ИБ2213 |
ИБ2216 |
ИБ2219 |
ИБ2220 |
ИБ2222 |
||||
Электродвигатель |
1 |
4АС90L6; N=1,7кВт n=940мин |
4АС132.56; N=7,5 кВт n=940мин |
4АС132Н6; N=7,5кВт n=940мин |
АИР160S6; N=11кВт n=1000мин |
|
||
Шкив |
1 |
Ф80 |
Ф125 |
Ф140 |
Ф140 |
Ф215 |
||
Ремень |
4 |
|
|
|
|
С(Б)-3150 |
||
Редуктор |
1 |
2Ч-80-25- 52-1-2 |
Ч-160-40- 53-1-К |
Ц2У-250- 40-21 |
Ц2У-250- 40-21 |
Ц2У-315Н- 40-21 |
||
Шестерня |
1 |
m=5; z=32 |
m=8; z=22 |
m=12; z=24 |
m=12; z=24 |
m=16; z=21 |
||
Шестерня |
2 |
m=5; z=22 |
m=8; z=22 |
m=12; z=24 |
m=12; z=24 |
m=16; z=18 |
||
Валок боковой |
2 |
ф110 |
Ф150 |
Ф220 |
Ф195 |
Ф258 | ||
Электродвигатель |
2 |
4АА80А6 К N=0,55кВт n =1000 об/мин |
4АХ8086 N=1,5кВт n =920 об/мин |
4А112Н88 N=3,0кВт n =720 об/мин |
4А112Н88 N=3,0кВт n =720 об/мин |
А132М8У1 N=5,5кВт n=1000мин |
||
Ремень |
8 |
|
|
|
|
В(Б)-1120 |
||
Муфта |
2 |
|
|
|
|
|
||
Шкив |
2 |
ф100 |
ф140 |
ф140 |
ф140 |
ф160 |
||
Шкив |
2 |
ф100 |
ф140 |
ф140 |
ф140 |
ф180 |
||
Редуктор |
4 |
2Ч-40-31, 5-56-4-1 |
2Ч-80-31, 5-56-4-1 |
Ч-100-31, 5-56-Ц |
Ч-100-31, 5-56-Ц |
Ч-125-31, 5-56-3Ц-У4 |
||
Муфта |
2 |
|
|
|
|
|
||
Винтовая пара |
4 |
Тr32х6 |
Тr40х6 |
Тr60х12 |
Тr60х12 |
Тr80х10 |
||
Рычаг |
4 |
|
|
|
|
|
||
Валок верхний |
1 |
ф100 |
ф180 |
ф240 |
ф215 |
ф268 |
||
Винт |
1 |
|
Тr40х6 |
Тr60х8 |
Тr60х8 |
Тr60х8 |
||
Винт |
1 |
|
|
|
|
|
||
Откидная опора |
1 |
|
|
|
|
|
||
Электродвигатель |
1 |
4АА80А6К N=1,1 кВт n=1000мин |
4АА80А6К N=1,1 кВт n=1000мин |
4А80А4 N=1,1 кВт n=1390мин |
4А80А4 N=1,1 кВт n=1390мин |
АИР80А4У1 N=1,1 кВт n =1500 об/мин |
||
Редуктор |
1 |
2Ч-40-10-56-4-1-У1 |
||||||
Винтовая пара |
1 |
|
|
|
Тr32x6 |
|
||
Фиксатор |
1 |
|
|
|
|
|
||
Пружина |
1 |
|
|
|
|
|
||
Стакан |
1 |
|
|
|
|
|
||
Тормоз колодочный |
1 |
|
|
ТКГ-200 |
|
ТКГ-200 |
