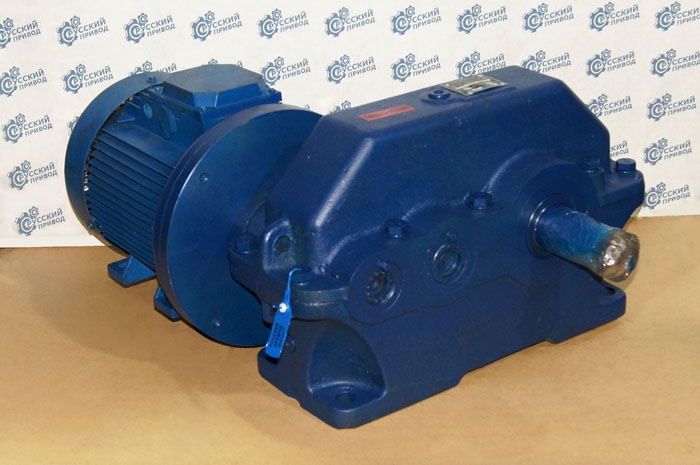

Мотор-редуктор 1МЦ2У-160
1МЦ2У-160. Мотор-редуктор двухступенчатый, конструкция которго включает в себя электродвигатель и цилиндрический редуктор 1Ц2У-160. Соответственно, размеры корпуса редукторной части и выходных валов идентичны размерам данного редуктора.
Мотор-редуктор 1МЦ2У-160 допускает обороты выходного вала в пределах 18...180 об/мин.
Применение мотор-редукторов:
Мотор редуктор 1МЦ2У-160 предназначен для работы в режиме S1 (по ГОСТ 183-74) от 8 до 24 часов в сутки, в следующих условиях:
- нагрузка постоянная и переменная, в одну сторону и реверсивная;
- вращение валов в любую сторону;
- внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- работа при стпндартном напряжении 380 В и частоте тока 50...60 Гц. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.
Габаритные и присоединительные размеры мотор-редуктора 1МЦ2У-160
 |
|||||||||||||||||
| Частота вращения выходного вала, об/мин | aW1 | aW2 | L | L1 | Н | Н1 | L2 | l | l1 | l2 | l3 | A | A1 | d | B | B1 | h |
| не более | |||||||||||||||||
| 180;140;112; 90;71;56 | 100 | 160 | 535 | 557 | 345 | 170 | 475 | 200 | 135 | 170 | 224 | 425 | 140 | 24 | 206 | 195 | 24 |
| 45; 35,5; 28; 22,5; 18 | 510 | 489 | |||||||||||||||
Размеры валов мотор-редуктора 1МЦ2У160
 |
|||||||||
| Вал | d1 | d2 | d3 | d4, не более | l1 | l2 | b | h | t |
| быстроходный | 25 | 22,9 | M16x1,5 | 45 | 60 | 42 | 5 | 5 | 3 |
| тихоходный | 55 | 50,9 | M36x3,0 | 88 | 110 | 82 | 14 | 9 | 5,5 |
Технические характеристики мотор-редуктора 1МЦ2У-160
| Типоразмер мотор-редуктора | Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Нм | Допускаемая радиальная консольная нагрузка на выходном валу, Н |
| 1МЦ2У-160 | 180 | 556 | 9000 |
| 140 | 718 | ||
| 112 | 876 | ||
| 90 | 1113 | ||
| 71 | 986 | ||
| 728 | |||
| 56 | 1203 | ||
| 889 | |||
| 45 | 1148 | ||
| 846 | |||
| 35,5 | 1049 | ||
| 786 | |||
| 28 | 1250 | ||
| 943 | |||
| 22,5 | 1167 | ||
| 865 | |||
| 18 | 1145 | ||
| 792 |
Технические характеристики мотор-редуктора 1МЦ2У-160
| Электродвигатель | КПД Мотор -редуктора | Масса мотор -редуктора, не более, кг | |
| Типоразмер | Мощность, кВт | ||
| АИР132М4 | 11 | 0,85 | 166 |
| АИР132S4 | 7,5 | 0,84 | 163 |
| АИР112М4 | 5,5 | 0,82 | 139 |
| АИР132S4 | 7,5 | 0,84 | 162 |
| АИР112M4 | 5,5 | 0,82 | 137 |
| АИР100L4 | 4 | 0,82 | 127 |
| АИР100S4 | 3 | 0,79 | 122 |
| АИР112MB6 | 4 | 0,79 | 136 |
| АИР112MA6 | 3 | 0,78 | 132 |
| АИР100L6 | 2,2 | 0,78 | 125 |
| АИР112MA8 | 2,2 | 0,73 | 131 |
| АИР100L8 | 1,5 | 0,73 | 123 |
Примечания: При работе мотор редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30%.
Варианты сборки мотор-редуктора 1МЦ2У160.
Примечания: Допускаемая радиальная консольная нагрузка на выходном валу для мотор редукторов с вариантами сборки 13, 23, 34; 35 должна быть уменьшена на 50 %;
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Мотор-редуктор 1МЦ2У-160-45-5,5-22 У3, где
- 1МЦ2У - мотор-редуктор цилиндрический двухступенчатый
- 160 - межосевое расстояние тихоходной ступени, мм
- 45 - обороты на выходном валу, об/мин
- 5,5 - мощность электродвигателя, кВт
- 22 - вариант сборки
- У3 - климатическое исполнение и размещение
