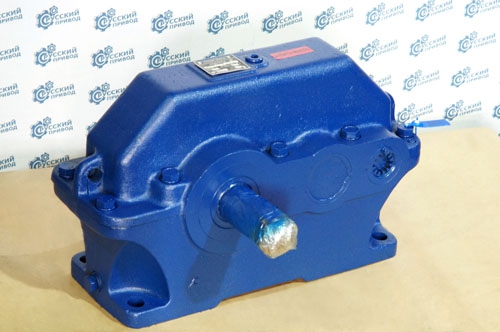

Редуктор 1Ц2У-160, редуктор Ц2У-160
Редуктор 1Ц2У-160, редуктор Ц2У-160: назначение и сфера применения
Редуктор 1Ц2У-160 или редуктор Ц2У-160 имеет отношение к цилиндрическим редукторам двухступенчатого горизонтального типа. Межосевое расстояние для редуктора Ц2У-160 составляет 160 мм и это можно узнать, взглянув на его маркировку. Основное назначение для данногоредуктора - общемашиностроительное, он призван изменять крутящий момент, а также частоту вращения.
Редуктор 1Ц2У-160, редуктор Ц2У-160: условия эксплуатации
1. Нагрузка на редуктор 1Ц2У-160 предполагается либо постояннаяна, либо переменная, направление также двух типов - в одном направлении или реверсивная;
2. Работать редуктор Ц2У-160 может как постоянно, так и с периодическими остановками;
3. Валы у такого редуктора могут вращаться абсолютно в любую сторону;
4. Присутствует ограничение для частоты вращения входного вала, она не должна превышать 1800 об/мин.;
5. Атмосфера для комфортной эксплуатации может быть двух типов - типов I и II по ГОСТ 15150-69, а что касается запыленности воздуха, есть ограничение - не более 10 мг /куб.м.;
6. Климатические исполнения для редуктора 1Ц2У-160 могут быть - У и Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Редуктор 1Ц2У-160, редуктор Ц2У-160: габаритные и присоединительные размеры
 |
|||||||||||||||||||
| Межосевые расстояния | L | L1 | l | l1 | l2 | l3 | l4 | l5 | l6 | H не более | |||||||||
| awвых | awвх | не более | |||||||||||||||||
| 160 | 100 | 560 | 475 | 200 | 136 | 170 | 224 | 132 | 155 | 145 | 345 | ||||||||
| H1 | h | А | A1 | В | B1 | d | |
| c чугун. корп. | с алюм. корп. | ||||||
| 170 | 24±4 | 28±4 | 425 | 140 | 206 | 195 | 24 |
Редуктор 1Ц2У-160, редуктор Ц2У-160: размеры конического входного/выходного вала
 |
||||||||||
| Типоразмер | Вал | d1 | d2 | d3 | d4 | l1 | l2 | b | h | t |
| не более | ||||||||||
| редуктор 1Ц2У-160 | быстроходный | 25 | 22,9 | М16х1,5 | 45 | 60 | 42 | 5 | 5 | 3 |
| тихоходный | 55 | 50,9 | М36х3,0 | 88 | 110 | 82 | 14 | 9 | 5,5 | |
Редуктор 1Ц2У-160, редуктор Ц2У-160: размеры цилиндрического входного/выходного вала
 |
|||||
| Тип редуктора | Вал | d | I | b | t |
| редуктор 1Ц2У-160 | быстроходный | 22 | 42 | 6 | 24,5 |
| тихоходный | 50 | 82 | 14 | 53,5 | |
Редуктор 1Ц2У-160, редуктор Ц2У-160: варианты сборки
Редуктор 1Ц2У-160, редуктор Ц2У-160: технические характеристики
| Наименование показателя | Обозначение | ||||
| Передаточные числа | Группа 1 | 10 | Редуктор 1Ц2У-160-10 | ||
| 20 | Редуктор 1Ц2У-160-20 | ||||
| 31,5 | Редуктор 1Ц2У-160-31,5 | ||||
| 40 | Редуктор 1Ц2У-160-40 | ||||
| Группа 2 | 8 | Редуктор 1Ц2У-160-8 | |||
| 12,5 | Редуктор 1Ц2У-160-12,5 | ||||
| 16 | Редуктор 1Ц2У-160-16 | ||||
| 25 | Редуктор 1Ц2У-160-25 | ||||
| Фактические передаточные числа | Группа 1 | 10,32; 20,64; 32,55; 40,32 | |||
| Группа 2 | 8; 12,6; 16,0; 25,2 | ||||
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м | непрерывный (Н) ПВ=100% | 1250 | |||
| Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах. Н*м | тяжелый (Т) ПВ=40% | 1600 | |||
| средний (С) ПВ=25% | 2000 | ||||
| легкий (Л) ПВ=15% | 2500 | ||||
| Допускаемая радиальная консольная нагрузка. приложенная в середине посадочной части, Н | входного вала | непрерывный (Н) ПВ=100% | 1000 | ||
| тяжелый (Т) ПВ=40% | 1150 | ||||
| средний (С) ПВ=25% | 1280 | ||||
| легкий (Л) ПВ=15% | 1450 | ||||
| выходного вала | непрерывный (Н) ПВ=100% | 9000 | |||
| тяжелый (Т) ПВ=40% | 10000 | ||||
| средний (С) ПВ=25% | 11200 | ||||
| легкий (Л) ПВ=15% | 12500 | ||||
| Термическая мощность, кВт | не лимитируется | ||||
| Коэффициент полезного действия, не менее, % | 97 | ||||
| Масса редуктора, не более, кг | с чугунным корпусом | 95 | |||
| с алюминиевым корпусом | 57 | ||||
Важно отметить, что редуктор 1Ц2У-160 должен быть изготовлен по вариантам сборки по ГОСТ 20373-80 согласно таблице по 2 группам.
Редуктор 1Ц2У-160, редуктор Ц2У-160: пример условного обозначения при оформлении заказа
Редуктор 1Ц2У-160-20-12К У2 ТУ2-056-243-86, где
- 1Ц2У - говорит о том, что заказываемый редуктор имеет цилиндрический двухступенчатый тип;
- 160 - межосевое раастояниедля тихоходной ступени выбранного редуктора, которое измеряется в мм;
- 20 - номинальное передаточное число для редуктора;
- 12 - вариантом его сборки;
- К - наличие конического кона тихоходного вала;
- У - климатическое исполнение редуктора;
- 2 - категория размещения второго типа.
Если у заказчика возникнет такое желание, то есть возможность редуктор 1Ц2У-160 укомплектовать кулачковыми или цепными муфтами с учётом характера нагрузки на редукторе.
