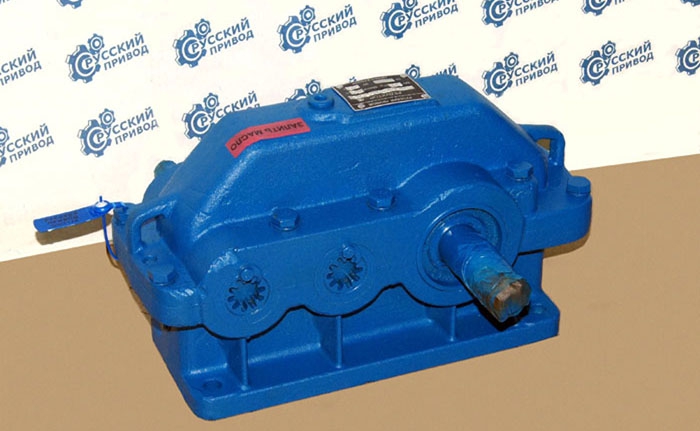

Редуктор 1Ц2У-100, редуктор Ц2У-100

Цена: цена по запросу

Редуктор 1Ц2У-100, редуктор Ц2У-100: назначение и сфера применения

Редуктор 1Ц2У-100 (редуктор Ц2У-100) это редукторр, который относится к цилиндрическим горизонтальным редукторам двухступенчатого типа. Редуктор 1Ц2У-100 имеет широкое применение вобщемашиностроительной сфере, его межосевое расстояние второй ступени равно 100 мм и это видно по маркировке данного редуктора. Конкретное назначение редуктора Ц2У-100 заключается в изменении крутящего момента за счет того, что происходит изменение частоты вращения в пределах передаточных чисел 8...40.

Отметим, что делая заказ, вы можете указать необходимость комплектации редуктора цепными и кулачковыми муфтами, мы всегда готовы обеспечить нужную клиенту комплектацию.

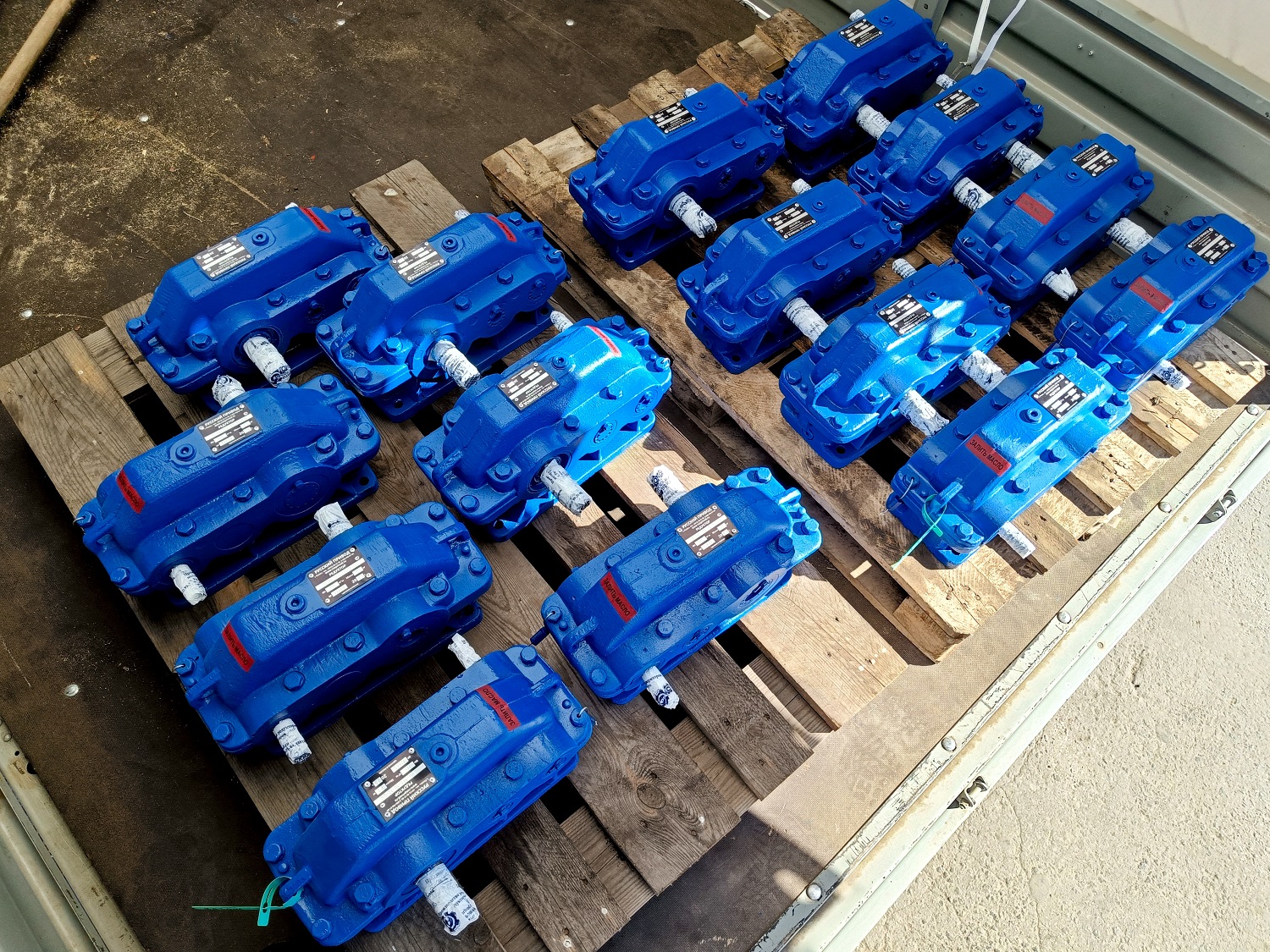

Редуктор 1Ц2У-100, редуктор Ц2У-100

Редуктор 1Ц2У-100, редуктор Ц2У-100: условия применения

1. Для редуктора 1Ц2У-100 может предназначаться постоянная или переменная нагрузка, которая может иметь одно направление ил же быть реверсивной;

2. Работать с редуктором Ц2У-100 можно как длительно, так и с остановками;

3. Вращение валов предусмотрено в любую сторону;

4. А для показателя частоты вращения входного вала есть некоторое ограничение - до 1500 об/мин;

5. Атмосфера предполагается двух типов - I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;

6. Климатические исполнения могут быть У и Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Редуктор 1Ц2У-100, редуктор Ц2У-100: габаритные и присоединительные размеры


Межосевые расстояния		L	L₁	l	l₁	l₂	l₃	l₄	l₅	H не более	H₁	h	А	A₁	В	B₁	d
a_wвых	a_wвх	не более
100	80	387	325	136	85	136	165	103	115	230	112	23	290	109	155	145	15

Редуктор 1Ц2У-100, редуктор Ц2У-100: размеры входных/выходных валов


Размеры конических входных/выходных валов
Тип	Вал	d1	d2	d3	d4	l1	l2	b	h	t
					не более
Редуктор 1Ц2У-100	быстроходный	20	18,2	М12х1,25	40	50	36	4	4	2,5
	тихоходный	35	32,1	M20x1,5	50	80	58	6	6	3,5

Размеры цилиндрических входных/выходных валов 1Ц2У-100
Тип	Вал	d			l		b		t
Редуктор 1Ц2У-100	Входной	18k6			36		6		20,5
	Выходной	32m6			58		10		35

Редуктор 1Ц2У-100, редуктор Ц2У-100: схемы сборки


11	12	13

21	22	23

31	32	33

Редуктор 1Ц2У-100, редуктор Ц2У-100: техические характеристики

Передаточные числа		Группа 1	10	1Ц2У-100-10
			20	1Ц2У-100-20
			31,5	1Ц2У-100-31,5
			40	1Ц2У-100-40
		Группа 2	8	1Ц2У-100-8
			12,5	1Ц2У-100-12,5
			16	1Ц2У-100-16
			25	1Ц2У-100-25
Фактические передаточные числа		Группа 1	10,32;20,64; 32,55; 40,32
		Группа 2	8; 12,8; 16; 25,6
Номинальный крутящий момент на выходном валу при длительной работе с постоянной *нагрузкой Нм**		непрерывный (Н) ПВ=100%	315
Допускаемый крутящий момент на выходном валу при работе редуктора на *повторно-кратковременных режимах. Нм**		тяжелый (Т) ПВ=40%	315
		средний (С) ПВ=25%
		легкий (Л) ПВ=15%
Допускаемая радиальная консольная нагрузка. приложенная в середине посадочной части, Н	входного вала	непрерывный (Н) ПВ=100%	500
		тяжелый (Т) ПВ=40%
		средний (С) ПВ=25%
		легкий (Л) ПВ=15%
	выходного вала	непрерывный (Н) ПВ=100%	4500
		тяжелый (Т) ПВ=40%
		средний (С) ПВ=25%
		легкий (Л) ПВ=15%
Коэффициент полезного действия, не менее, %			97
Масса редуктора, не более, кг			21

Важно отметить, что редукторы обязательно должны производиться по вариантам сборки по ГОСТ 20373-80 согласно таблици по 2 группам.

Редуктор 1Ц2У-100, редуктор Ц2У-100: пример условного обозначения при оформлении заказа

Редуктор 1Ц2У-100-20-12-КУ2, где

1Ц2У - обозначает, что заказывается цилиндрический двухступенчатый редуктор;
100 - межосевое расстояние тихоходной ступени, которое измеряется в мм;
20 - номинальное передаточное число редуктора 1Ц2У-100;
12 - выбранный вариант сборки для редуктора;
К - наличие конического конца тихоходного вала;
У - выбранное климатическое исполнение редуктора;
2 - категорией размещения.
