Редуктор 1Ц2У-125, редуктор Ц2У-125
Редуктор 1Ц2У-125 (редуктор Ц2У-125): назначение и сфера применения

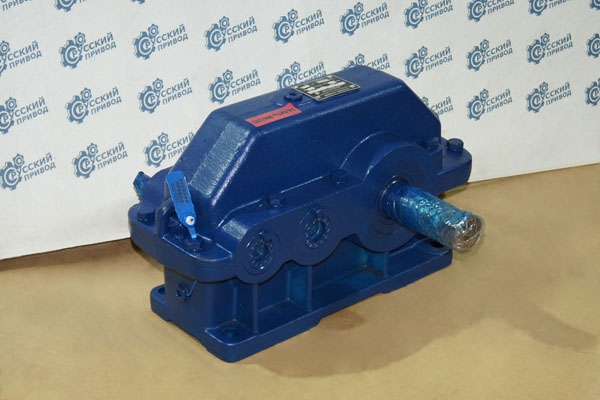

Редуктор 1Ц2У-125 - это редуктор, представляющий собой цилиндрический двухступенчатый горизонтальный, он имеет общемашиностроительное применение, а необходим такой редуктор Ц2У-125 для воспроизведения изменения крутящих моментов и частот вращения. Из названия можно понять, что маркировка содержит в себе межосевое расстояние второй ступени редуктгора, то есть оно составляет 125 мм.
Редуктор 1Ц2У-125 (редуктор Ц2У-125): условия правильной эксплуатации
1. Отметим по нагрузке, которая возможна на редуктор 1Ц2У-125, она может быть как постоянной, так и переменной, как в одном направлении, так и нет;
2. Работать с редуктором Ц2У-125 есть возможность длительно или же с периодическими остановками, как вам будет удобнее;
3. Валы имеют способность вращаться в разные стороны;
4. Важно, что редуктор Ц2У-125 предполагает частоту вращения входного вала не превышающую 1500 об/мин.;
5. Атмосфера при использовании данного редуктора может соответствовать следующим типам: I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
6. Климатические исполнения могут быть У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Редуктор 1Ц2У - 125 (редуктор Ц2У-125): габаритные и присоединительные размеры
 |
|||||||||||||||||
| Межосевые расстояния | L | L1 | l | l1 | l2 | l3 | l4 | l5 |
H не более |
H1 | h | А | A1 | В | B1 | d | |
| awвых | awвх | не более | |||||||||||||||
| 125 | 80 | 450 | 375 | 160 | 106 | 145 | 206 | 112 | 136 | 272 | 132 | 22±3 | 335 | 125 | 175 | 165 | 19 |
Редуктор 1Ц2У-125 (редуктор Ц2У-125): размеры входного (выходного) валов
 |
|||||||||
| Вал | d1 | d2 | d3 | d4, не более | l1 | l2 | b | h | t |
| быстроходный | 20 | 18,2 | М12х1,25 | 40 | 50 | 36 | 4 | 4 | 2,5 |
| тихоходный | 45 | 40,9 | М30х2,0 | 75 | 110 | 82 | 12 | 8 | 5 |
Редуктор 1Ц2У-125 (редуктор Ц2У-125): варианты сборки
Редуктор 1Ц2У-125 (редуктор Ц2У-125): технические характеристики
| Передаточные числа | Группа 1 | 10 | Редуктор 1Ц2У-125-10 | ||
| 20 | Редуктор 1Ц2У-125-20 | ||||
| 31,5 | Редуктор 1Ц2У-125-31,5 | ||||
| 40 | Редуктор 1Ц2У-125-40 | ||||
| Группа 2 | 8 | Редуктор 1Ц2У-125-8 | |||
| 12,5 | Редуктор 1Ц2У-125-12,5 | ||||
| 16 | Редуктор 1Ц2У-125-16 | ||||
| 25 | Редуктор 1Ц2У-125-25 | ||||
| Фактические передаточные числа | Группа 1 | 10; 20; 31,5;38,37 | |||
| Группа 2 | 7,75; 12,18; 15,48; 24,36 | ||||
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м | непрерывный (Н) ПВ=100% | 630 | |||
| Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах. Н*м | тяжелый (Т) ПВ=40% | 630 | |||
| средний (С) ПВ=25% | |||||
| легкий (Л) ПВ=15% | |||||
| Допускаемая радиальная консольная нагрузка. приложенная в середине посадочной части, Н | входного вала | непрерывный (Н) ПВ=100% | 750 | ||
| тяжелый (Т) ПВ=40% | |||||
| средний (С) ПВ=25% | |||||
| легкий (Л) ПВ=15% | |||||
| выходного вала | непрерывный (Н) ПВ=100% | 6300 | |||
| тяжелый (Т) ПВ=40% | |||||
| средний (С) ПВ=25% | |||||
| легкий (Л) ПВ=15% | |||||
| Коэффициент полезного действия, не менее, % | 97 | ||||
| Масса редуктора, не более, кг | 31,5 | ||||
Важное примечание к таблице:
Редуктор 1Ц2У-125 и редуктор Ц2У-125 должны быть произведены по вариантам сборки по ГОСТ 20373-80 согласно таблици по 2 группам.
Редуктор 1Ц2У-125 (редуктор Ц2У-125): пример условного обозначения при оформлении заказа
Редуктор 1Ц2У-125-10-12К У2 ТУ2-056-243-86, где
- 1Ц2У - 125 - означает, что вы хотите заказать цилиндрический двухступенчатый редуктор, который имеет межосевое расстояние тихоходной ступени равное 125 мм;
- 10 - означает номинальное передаточное число редуктора;
- 12 - вариантом сборки заказываемого редуктора;
- К - обозначениеконического конца тихоходного вала;
- У2 - выбранное климатическое исполнение и категория размещения редуктора.
