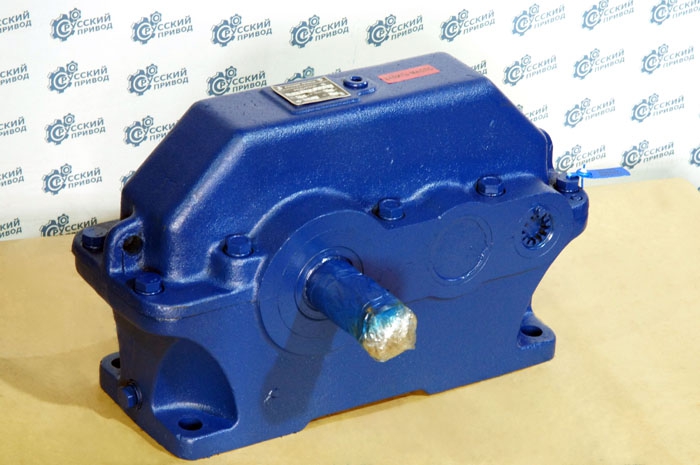

Редуктор 1Ц2У-200, редуктор Ц2У-200

Цена: 144 000 руб.

Редуктор 1Ц2У, редуктор Ц2У, редуктор 1Ц2У-200, редуктор Ц2У-200: назначение и сфера применения

Редуктор Ц2У, как и конкретно редуктор Ц2У-200 или редуктор 1Ц2У-200 относится по своему типу к цилиндрическим двухступенчатым горизонтальным редукторам, а применение для таких приводов чаще всего - общемашиностроительное. Изменно из маркировки видно, что межосевое расстояние тихоходной ступени составляет для редуктора Ц2У с значением 200 через дефиз, составляет как раз 200 миллиметров. Редуктор 1Ц2У-200 необходим для проведени изменения крутящих моментов, которое происходит благодаря уменьшению частоты вращения выходного вала.


Редуктор 1Ц2У-200 - это модификация редуктора Ц2У, конкретно модели Ц2У-200, которая выпускается на данный момент.



Отметим, что между редукторами Ц2У-200 и 1Ц2У-200 все есть одно отличие, это разное число зубьев шестерен, модуля зубьев и передаточных отношений на каждой из ступеней, если учитывать, что общее передаточное чило для этих редукторов одинаково. Что же касается оставшихся технических характеристик, а также размеров, то они полностью идентичны.

Редуктор 1Ц2У, редуктор Ц2У, редуктор 1Ц2У-200, редуктор Ц2У-200: условия применения

1. Нагрузка для данного редуктора может быть двух видов - постоянной и переменной, также можно это отметить и про направление нагрузки - одного направления и реверсивная;



2. Работа может вестись либо длительно, либо с периодическими остановками;



3. Валы у редуктора 1Ц2У-200 могут производить вращение в любую сторону;



4. Частота вращения входного вала для данного редуктора не может превышать 1800 об/мин.;



5. Атмосфера предполагается двух типов - I и II по ГОСТ 15150-69, а запыленность воздуха при этом должна быть не больше 10 мг /куб.м.;



6. Климатические исполнения У, Т полностью подходят для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Редуктор 1Ц2У-200, редуктор Ц2У-200: габаритные и присоединительные размеры

Редуктор 1Ц2У, редуктор Ц2У, редуктор 1Ц2У-200, редуктор Ц2У-200:: габаритные и присоединительные размеры
Типоразмер редуктора Межосевые расстояния L L1 l l1 l2 l3 l4 l5 l6 H не более
awвых awвх не более
Редуктор Ц2У-200 200 125 690 580 243 165 212 280 160 190 186 425



H1 h А A1 В B1 d
212 34 515 165 243 230 24

Редуктор 1Ц2У-200, редуктор Ц2У-200: размеры конического входного/выходного вала

Редуктор 1Ц2У, редуктор Ц2У, редуктор 1Ц2У-200, редуктор Ц2У-200:: размеры конического входного/выходного вала
Типоразмер Вал d1 d2 d3 d4 не более l1 l2 b h t
Редуктор Ц2У-200 быстроходный 30 27,1 М20х1,5 50 80 58 10 8 5
тихоходный 70 64,75 М48х3,0 100 140 105 18 11 7

Редуктор 1Ц2У-200, редуктор Ц2У-200: размеры цилиндрического входного/выходного вала

Редуктор 1Ц2У, редуктор Ц2У, редуктор 1Ц2У-200, редуктор Ц2У-200:: размеры цилиндрического входного/выходного вала
Тип редуктора вал d I b t
Редуктор Ц2У, редуктор Ц2У-200 быстроходный 25 58 8 28
тихоходный 65 105 18 69

Редуктор 1Ц2У-200, редуктор Ц2У-200: варианты сборки

Редуктор 1Ц2У, редуктор Ц2У, редуктор 1Ц2У-200, редуктор Ц2У-200:: варианты сборки

Редуктор Ц2У и редуктор 1Ц2У - некоторые особенности данной группы редукторов

Редуктор Ц2У относится к промышленным приводам, причем именно аббривиатура Ц2У - это обозначение именно устаревшей модификации, а современным считается редуктор 1Ц2У. Агрегат типа редуктора 1Ц2У относится к двухступенчатым, имеющим зубчатую передачу. Данные приводы отличаются цилиндрическим типом, это горизонтальные редукторы, они способны дать возможность удерживать передаточные числа в диапазоне отт 8 до 40. А относительно крутящего момента для данной группы редукторов, можно отметить, что он может достигать десяти тысяч Н*м.



Редуктор 1Ц2У-200 относится к наиболее популярным приводам для всей группы редукторов типа Ц2У, кроме того, часто пользователи заказывают редуктор 1Ц2У-160, он тоже довольно распространен. Корпус редукторов таких может быть и чугунным, и алюминиевым.

Редуктор 1Ц2У-200, редуктор Ц2У-200: технические характеристики

Наименование показателя Обозначение
Передаточные числа Группа 1 10 редуктор Ц2У-200-10
20 редуктор Ц2У-200-20
31,5 редуктор Ц2У-200-31,5
40 редуктор Ц2У-200-40
Группа 2 8 редуктор Ц2У-200-8
12,5 редуктор Ц2У-200-12,5
16 редуктор Ц2У-200-16
25 редуктор Ц2У-200-25
Фактические передаточные числа Группа 1 9,76; 20,02; 31,47; 38,98
Группа 2 8,09; 12,08; 16,6; 24,83
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м непрерывный (Н) ПВ=100% 2500
Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах. Н*м тяжелый (Т) ПВ=40% 3150
средний (С) ПВ=25% 4000
легкий (Л) ПВ=15% 5000
Допускаемая радиальная консольная нагрузка, которая прилкладывается в середине посадочной части, обозначается Н для входного вала непрерывный (Н) ПВ=100% 2240
тяжелый (Т) ПВ=40% 2500
средний (С) ПВ=25% 2800
легкий (Л) ПВ=15% 3150
для выходного вала непрерывный (Н) ПВ=100% 12500
тяжелый (Т) ПВ=40% 14000
средний (С) ПВ=25% 16000
легкий (Л) ПВ=15% 18000
Термическая мощность, кВт не лимитируется
Коэффициент полезного действия, не менее, % 97
Масса редуктора, не более, кг 170



Отметим, что редукторы 1Ц2У-200 обязательным образом должны быть изготовлены по вариантам сборки по ГОСТ 20373-80 согласно таблици по 2 группам.

Редуктор 1Ц2У-200, редуктор Ц2У-200: пример условного обозначения при формировании заказа

Редуктор 1Ц2У-200-20-12К У2 ТУ2-056-243-86, где



  • 1Ц2У - заказываемый для примера редуктор имеет цилиндрический двухступенчатый тип;
  • 200 - это измеряемое в миллиметрах межосевое расстояние тихоходной ступени;
  • 20 - номинальное передаточное числом редуктора 1Ц2У-200;
  • 12 - выбранный вариант сборки;
  • К - обозначает конический конец тихоходного вала;
  • У - климатическое исполнение редуктора;
  • 2 - категория его размещения.
