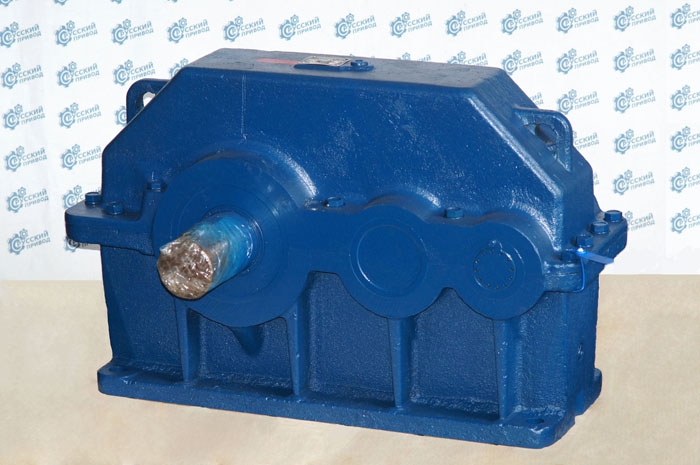

Редуктор 1Ц2У-250, редуктор Ц2У-250
Редуктор 1Ц2У-250, редуктор Ц2У-250: назначение и сфера применения
Редуктор Ц2У-250 (также может маркироваться как редуктор 1Ц2У-250) предназначен для превращения угловой скорости в силу крутящего момента с минимизацией количества оборотов исходящего вала оборудования. Подобное использование позволяет оптимизировать работу основного оборудования и продлить срок его полезного использования с сохранением высоких показателей эффективности.
Редуктор Ц2У-250 наиболее часто применяется в машиностроении, станкостроении, что реализуется за счет универсального крепления, оптимальных технических характеристик, возможности установки на различные механизмы.
Редуктор Ц2У-250: технические параметры использования
1. Редуктор Ц2У-250 эффективно используется как с постоянным, так и переменным уровнем нагрузки. Следует также оценить возможности использования как с прямым, так и с обратным ходом исходящего вала оборудования, что повышает уровень универсальности применения такого приводящего узла.
2. Временные интервалы использования могут варьироваться от совсем кратких, до длительности в 24 часа (в зависимости от производственной потребности).
3. Поскольку редуктор Ц2У-250 имеет возможность работы с прямым и реверсивным вращением входящего вала, его собственные валы также могут вращаться в указанных направлениях без потери эффективности работы.
4. Максимальная скорость вращения входящего вала оборудования для сохранения эффективности работы и полноценной структуры самого механизма не должна превышать 1800 оборотов в минуту.
5. Атмосферные решения, доступные для данной конструкции – типов I и II (согласно действующего ГОСТ 15150-69), а также необходимо учитывать уровень запыленности – он не должен быть выше 10 мг/м3.
6. Климатическое исполнение, доступное для данного приводящего узла – У и Т для категории размещения с 1 по 3, а также возможен к реализации вариант УХЛ и О при условии соблюдения 4 категории размещения.
Редуктор 1Ц2У-250, редуктор Ц2У-250: габаритные и присоединительные размеры самого редуктора и входного/выходного валов
Редуктор 1Ц2У-250, редуктор Ц2У-250: размеры цилиндрического входного/выходного вала
 |
|||||
| Тип редуктора | Вал | d | I | b | t |
| редуктор Ц2У-250 | быстроходный | 35 | 82 | 10 | 38 |
| тихоходный | 85 | 130 | 22 | 90 | |
Редуктор 1Ц2У-250, редуктор Ц2У-250: варианты сборки
Редуктор 1Ц2У-250, редуктор Ц2У-250: габаритные и присоединительные размеры
| Типоразмер редуктора | Межосевые расстояния | L | L1 | l | l1 | l2 | l3 | l4 | l5 | l6 | H не более | |
| awвых | awвх | не более | ||||||||||
| Редуктор Ц2У-250 | 250 | 160 | 825 | 730 | 290 | 212 | 265 | 335 | 195 | 230 | 224 | 530 |
| H1 | h | А | A1 | В | B1 | d |
| 265 | 32±5 | 670 | 218 | 290 | 280 | 28 |
Редуктор 1Ц2У-250, редуктор Ц2У-250: технические характеристики
| Наименование показателя | Обозначение | ||||
| Передаточные числа | Группа 1 | 10 | редуктор Ц2У-250-10 | ||
| 20 | редуктор Ц2У-250-20 | ||||
| 31,5 | редуктор Ц2У-250-31,5 | ||||
| 40 | редуктор Ц2У-250-40 | ||||
| Группа 2 | 8 | редуктор Ц2У-250-8 | |||
| 12,5 | редуктор Ц2У-250-12,5 | ||||
| 16 | редуктор Ц2У-250-16 | ||||
| 25 | редуктор Ц2У-250-25 | ||||
| Фактические передаточные числа | Группа 1 | 9,94; 20,67; 31,47; 38,4 | |||
| Группа 2 | 8,33; 12,12; 16; 24,54 | ||||
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м | непрерывный (Н) ПВ=100% | 5000 | |||
| Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах. Н*м | тяжелый (Т) ПВ=40% | 6300 | |||
| средний (С) ПВ=25% | 8000 | ||||
| легкий (Л) ПВ=15% | 10000 | ||||
| Допускаемая радиальная консольная нагрузка. приложенная в середине посадочной части, Н | входного вала | непрерывный (Н) ПВ=100% | 3150 | ||
| тяжелый (Т) ПВ=40% | 3550 | ||||
| средний (С) ПВ=25% | 4000 | ||||
| легкий (Л) ПВ=15% | 4500 | ||||
| выходного вала | непрерывный (Н) ПВ=100% | 18000 | |||
| тяжелый (Т) ПВ=40% | 20000 | ||||
| средний (С) ПВ=25% | 22400 | ||||
| легкий (Л) ПВ=15% | 25000 | ||||
| Коэффициент полезного действия, не менее, % | 97 | ||||
| Масса редуктора, не более, кг | 310 | ||||
Важно отметить, что редуктор 1Ц2У-250 должен быть изготовлен по вариантам сборки по ГОСТ 20373-80 согласно таблици по 2 группам.
Редуктор 1Ц2У-250, редуктор Ц2У-250: размеры входного и выходного вала
| Типоразмер | Вал | d1 | d2 | d3 | d4 не более | l1 | l2 | b | h | t |
| редуктор 1Ц2У-250 | быстроходный | 40 | 35,9 | М24х2,0 | 63 | 110 | 82 | 10 | 8 | 5 |
| тихоходный | 90 | 83,5 | М64х4,0 | 130 | 170 | 130 | 22 | 14 | 9 |
Редуктор Ц2У-250 имеет широкое распространение в станкостроительной и машиностроительной отраслях. Особенной популярностью данный типоразмер модельного ряда Ц2У пользуется в автомобилестроении. Двухступенчатый цилиндрический горизонтально привод данной конструкции обладает устойчивостью к повышенным нагрузкам, позволяет существенно увеличивать производственные показатели основного оборудования, поскольку редуктор Ц2У-250 обладает высоким КПД, составляющим не менее 98%.
Техническое обслуживание редуктора Ц2У-250
Проведение процедуры своевременное технического обслуживания и профилактического ремонта является гарантией длительного срока службы редуктора Ц2У без потери заложенной эффективности. Процесс обслуживания состоит в ряде этапов: проверка уровня и качества используемого смазочного материала (при необходимости – частичная или полная замена), регулировка положения подшипников, а также проверка закрепления болтов конструкции, что в совокупности позволяет содержать редуктор Ц2У-250 в прекрасном рабочем состоянии. Срок реализации технического обслуживания – не реже 1 раза в три месяца.
Редуктор 1Ц2У-250, редуктор Ц2У-250: пример условного обозначения при оформлении заказа
Редуктор Ц2У-250-20-21К У2, где
- Ц2У - в данном случае заказывается редуктор, имеющий цилиндрический двухступенчатый тип;
- 250 - это в миллиметрах межосевое расстояние тихоходной ступени редуктора;
- 20 - номинальное передаточное числом;,
- 21 - выбранный вариант сборки;
- К - заказывается редуктор с коническим концом тихоходного вала;
- У - климатическое исполнение редуктора;
- 2 - категория размещения редуктора.
Если заранее оговаривается такое желание заказчика, как комплектация редуктора 1Ц2У-250 кулачковыми или цепными муфтами с учетом характера нагрузки на редукторе, то мы обязательно проведем такую комплектацию.
