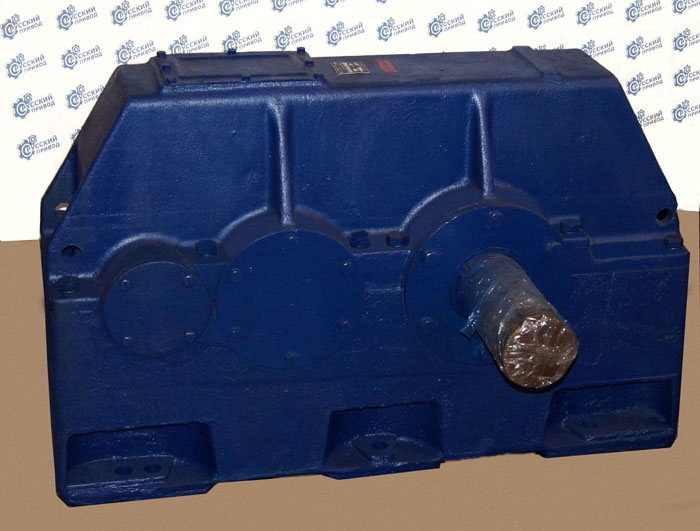

Редуктор Ц2У-315Н

Цена: 340 000 руб.

Редуктор Ц2У-315Н: назначение и сфера применения

Редуктор Ц2У-315Н представляет собой редуктор, относящийся к группе цилиндрических двухступенчатых редукторов, назначение у них общее. Редутора Ц2У-315Н основан на зацеплении Новикова.

Редуктор Ц2У-315Н нужен для того, чтобы проводить увеличение крутящего момента и, в тоже время уменьшать частоту вращения. Редуктор Ц2У-315Н может эксплуатироваться в нескольких видах климата - У, Т. У - умеренный климат, а Т - сухой и влажный тропический. Категории размещения для редуктора Ц2У-315Н - 1, 2, 3, 4, то есть можно вести работу на открытом воздухе под навесом, а также в закрытых помещениях или помещениях, где климат регулируется.

Отметим, что зацепление Новикова может применяться в качестве альтернативы стандартному эвольвентному зацеплению. Данный вид зацепления имеет ряд преимуществ, также как и недостатков.

Редуктор Ц2У-315Н: преимущества

1. важно отметить более высокую нагрузочную способность в пятне контакта зуба;

2. зацепление Новикова гарантирует относительно меньший уровень шума;

3. редуктор Ц2У-315Н обладает шестернями, которые не так чувствительны к перекосам в корпусе вследствии точечного контакта в зацеплении.

Редуктор Ц2У-315Н: недостатки при зацеплении Новикова

1. высокая чувствительность к изменению межосевого расстояния шестерен, что обуславливает более жёсткие требования к точности обработки корпуса редуктора и подшипников;

2. более сложный технологический процесс обработки зубьев шестерен.

Редуктор Ц2У-315Н

Редуктор Ц2У-315Н: входной/выходной вал

Редуктор Ц2У-315Н: габаритные и присоединительные размеры

Типоразмер	а_wБ	а_wT	A	A₁	A₂	B	H	H₁	H₂	L₁	L₂	L₃	L₄	L₅
редуктор 1Ц2У-315Н	200	315	740	260	370	340	335	685	35	300	420	1045	360	215

Типоразмер	b₁	b₂	d₁	d₂	d₃	h₁	h₂	l₁	l₂	t₁	t₂	Объем заливаемого масла, л	Масса, кг
редуктор 1Ц2У-315	14	28	50k6	110	28	9	16	110	210	44	100	30	520

Редуктор Ц2У-315Н: схемы сборки

Редуктор Ц2У-315Н: характеристики закрепления

Обозначение редуктора	Передаточное число		Первая ступень						Вторая ступень
			aw б, мм	m1, мм	Z1	Z2	Ширина, мм		aw Т, мм	m2, мм	Z3	Z4	Ширина, мм
	номин.	факт.					колеса	шестерни					колеса	шестерни
редуктор Ц2У-315Н-8	8	8,1	200	4	32	64	52	78	315	6,3	19	77	82	110
редуктор Ц2У-315Н-10	10	10,4			27	69
редуктор Ц2У-315Н-12,5	12,5	12,8			23	73
редуктор Ц2У-315Н-16	16	16,4			19	77
редуктор Ц2У-315Н-20	20	20,3									16	80
редуктор Ц2У-315Н-25	25	25			16	80
редуктор Ц2У-315Н-31,5	31,5	31,9			13	83
редуктор Ц2У-315Н-40	40	38,6			11	85
редуктор Ц2У-315Н-50	50	49,3									13	83

Обозначения для таблицы:

1. aw б и aw т - межосевое расстояние ступени, которое измеряется в миллиметрах;

2. m1 и m2 - модуль зуба, также измеряется в миллиметрах;

3. z1, z2, z3, z4 - количество зубьев шестерен и колёс;

4. угол наклона зубьев Я=16°15‛37".

Редуктор Ц2У-315Н: пример условного обозначения при формировании заказа

Редуктор Ц2У-315Н-20-11-У2, где

Ц2У-315Н - заказываемый редуктор будет иметь цилиндрический тип с двухступенчатой цилиндрической передачей Новикова, а межосевое расстояние тихоходной ступени при этом будет составлять 315 миллиметров;
20 - передаточное число выбранного редуктора;
11 - вариант сборки по расположению валов;
У2 - климатическое исполнение и категория размещения.
