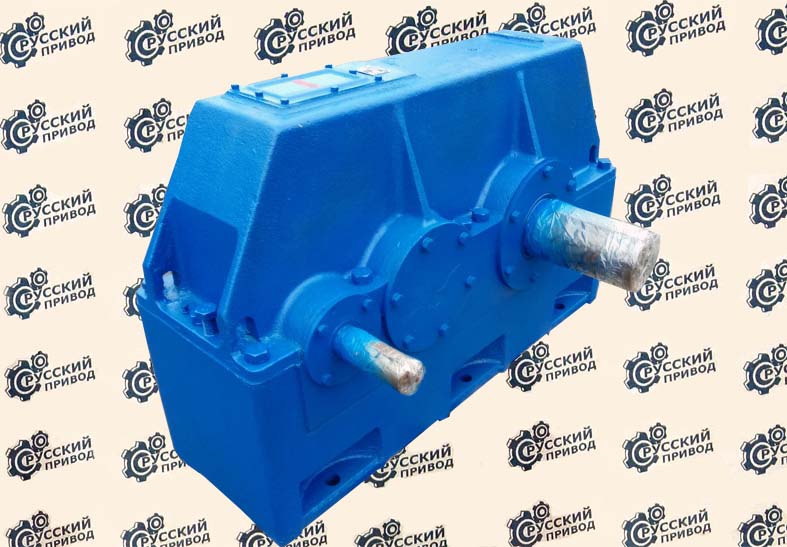

Редуктор Ц2У-355Н

Цена: 398 000 руб.

Редуктор Ц2У-355Н: назначение и сфера применения

Редуктор Ц2У-355Н - это вид редуктора, который относится по своему типу к двухступенчатым цилиндрическим редукторам, имеющим общее назначение. Редуктор Ц2У-355Н основан на так называемом зацеплении Новикова, а необходим он для того, чтобы была возможность увеличения крутящего момента при уменьшении частоты вращения.

Редуктор Ц2У-355Н может эксплуатироваться в различных районах, где преобладает умеренный климат (для исполнения редуктора У), а также сухой и влажный климат (исполнение обозначается как Т), категории размещения характерны 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).

Редуктор Ц2У-355Н имеет основой зацепление Новикова, которое является общеизвестной альтернативой эвольвентному зацеплению и имеет ряд преимуществ и недостатков.

Редуктор 1Ц2У-355Н: преимущества

1. В первую очередь необходимо отметить высокую нагрузочную способность в пятне контакта зуба;

2. Редуктор 1Ц2У-355Н предполагает достаточно невысокий уровень шума;

3. Шестерни данного редуктора не столь чувствительны к перекосам в корпусе, это возможно благодаря точечному контакту в зацеплении.

Редуктор Ц2У-355Н: недостатки зацепления Новикова

- достаточно высокая чувствительность к изменению межосевого расстояния шестерен, а данный факт вызывает более жёсткие требования к точности обработки корпуса редуктора и подшипников;

- наиболее сложный технологический процесс обработки зубьев шестерен.

Редуктор Ц2У-355Н: характеристики зацеплений

Обозначение редуктора	Передаточное число		Первая ступень						Вторая ступень
			aw б, мм	m1, мм	Z1	Z2	Ширина, мм		aw Т, мм	m2, мм	Z3	Z4	Ширина, мм
	номин.	факт.					колеса	шестерни					колеса	шестерни
редуктор Ц2У-355Н-8	8	8,1	225	4,5	32	64	56	80	355	7,1	19	77	90	120
редуктор Ц2У-355Н-10	10	10,4			27	69
редуктор Ц2У-355Н-12,5	12,5	12,8			23	73
редуктор Ц2У-355Н-16	16	16,4			19	77
редуктор Ц2У-355Н-20	20	20,3			16	80
редуктор Ц2У-355Н-25	25	25									16	80
редуктор Ц2У-355Н-31,5	31,5	31,9			13	83
редуктор Ц2У-355Н-40	40	38,6			11	85
редуктор Ц2У-355Н-50	50	49,3									13	83

Обозначения для таблицы:

aw б и aw т - показатели межосевого расстояния ступени, измеряется в миллиметрах;
m1 и m2 - модуль зуба, также измеряется в миллиметрах;
z1, z2, z3, z4 - количество зубьев шестерен и колёс;
угол наклона зубьев Я=16°15‛37".

Редуктор Ц2У-355Н: габаритные и присоединительные размеры


а_wБ	а_wT	A	A₁	A₂	B	H	H₁	H₂	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	Объем заливаемого масла, л	Масса, кг
225	355	850	280	425	360	375	740	35	320	440	1170	405	250	16	32	55k6	35	700

Типоразмер	d₂	d₃	h₁	h₂	l₁	l₂	t₁	t₂	Объем заливаемого масла, л	Масса, кг
редуктор Ц2У-355Н	125	28	10	18	110	210	44	114	35	700

Редуктор Ц2У-355Н: входной/выходной вал

Редуктор Ц2У-355Н: пример условного обозначения при формировании заказа

Редуктор Ц2У-355Н-31,5-12 У1, где

Ц2У-355Н - обозначает, что имеет место заказ цилиндрического редуктора с двухступенчатой цилиндрической передачей Новикова, а также по маркировке видно, что межосевое расстояние тихоходной ступени равно 355 мм;
31,5 - передаточное число редуктора;
12 - вариант сборки по расположению валов;
У1 - климатическое исполнение и категория размещения.
