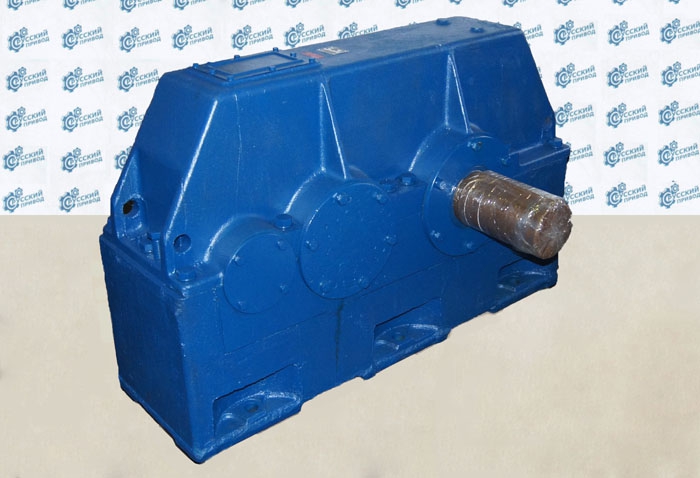

Редуктор Ц2У-400Н

Цена: 482 000 руб.

Редуктор Ц2У-400Н: назначение и сфера эксплуатации

Редуктор Ц2У-400Н - редуктор, который по своему типу представляет двухступенчатый зубчатый цилиндрический редуктор, имеющий общее назначение, и, кроме того, зацепление Новикова. Редуктор Ц2У-400Н необходим в том случае, когда есть необходимость сделать больше крутящие моменты, а также уменьшить частоту вращения.

Редуктор Ц2У-400Н призван быть использован в тех районах, где преобладает умеренный климат (предполагается исполнение редуктора У), а также сухой и влажный тропический климат (соответственно, исполнение редуктора Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).

Зацепление Новикова представляет собой неокторую альтернативу зацеплению, которое называется эвольвентным.

Редуктор Ц2У-400Н: преимущества

1. Предполагается наиболее высокая нагрузка в пятне контакта зуба;
2. Относительно других моделей редукторов достаточно небольшой уровень шума;
3. Шестерни для редуктора Ц2У-400Н не являются слишком чувствительными к перекосам в корпусе, так как ие вследствии точечного контакта в зацеплении.

Редуктор Ц2У-400Н: недостатки зацепления Новикова

• - достаточно немалая чувствительность к изменению межосевого расстояния шестерен, а это гарантирует максимально жёсткие требования к точности обработки корпуса редуктора и подшипников;
• - более непростой технологический процесс обработки зубьев шестерен.

Редуктор Ц2У-400Н: габаритные и присоединительные размеры

аwБ	аwT	A	A1	A2	B	H	H1	H2	L1	L2	L3	L4	L5	b1	b2	d1	Объем заливае-мого масла, л	Масса, кг
250	400	950	330	475	420	425	835	42	380	500	1320	450	280	18	36	60k6	60	940

Редуктор Ц2У-400Н: входной/выходной вал

Редуктор Ц2У-400Н: схемы сборки

Редуктор Ц2У-400Н: пример условного обозначения

Редуктор Ц2У-400Н-40-12 Ц У2, где:

• Ц2У – аббривиатура обозначает оформление заказа на цилиндрический двухступенчатый редуктор;
• 400 – межосевое расстояние тихоходной ступени заказываемого редуктора, измеряемое в мм;
• 40 – номинальное передаточное число;
• 12 – вариант сборки;
• Ц – цилиндрический конец тихоходного вала;
• У– климатическое исполнение;
• 2 – категория размещения.
