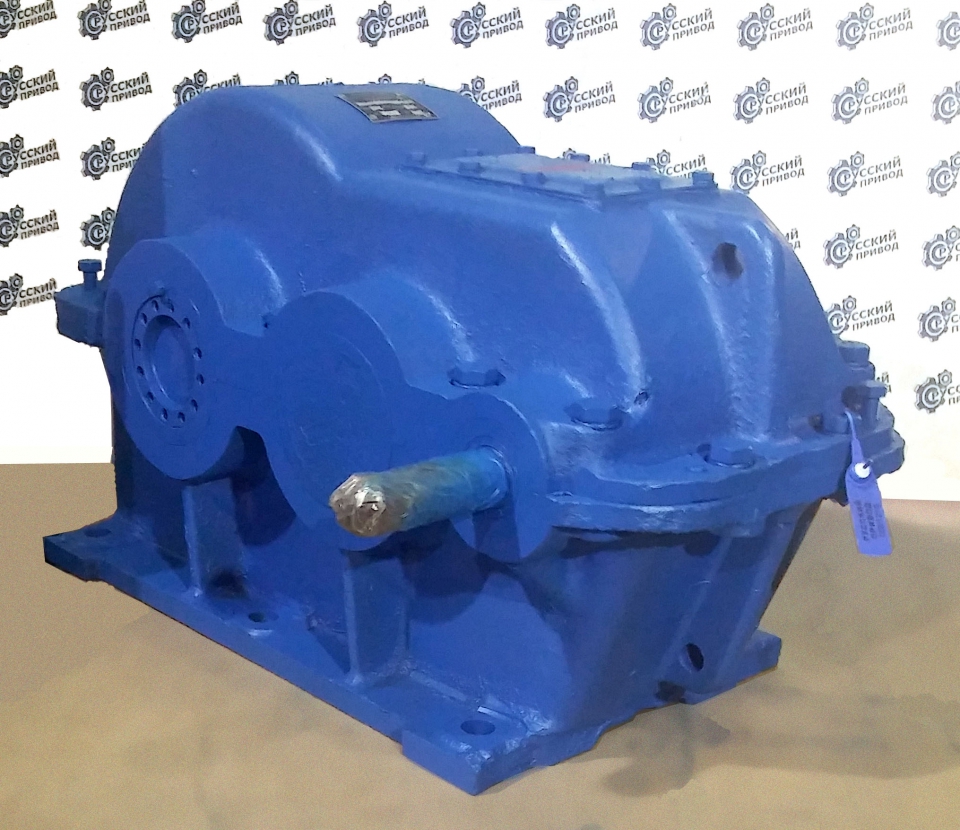

Редуктор РЦД-350
Редуктор РЦД-350: назначение
Редуктор РЦД-350 это редкетор, который имеет тип цилиндрического двухступенчатого горизонтального вида. Назначение редуктора РЦД-350 общемашиностроительное, он используется с суммарным межосевым расстоянием 350 миллиметров, что видно по его маркировке. Нужен такой редуктор для произведения увеличения крутящего момента, а также для уменьшения частоты вращения.
Редуктор РЦД-350: условия применения
1. Относительно вразения для редуктора РЦД-350 можно отметить, что оно может поддерживаться и в олном направлении, и реверсиное;
2. Постоянная или переменная нагрузка характерны для редуктора РЦД-350;
3. Работа с редуктором может производится как с остановками, так и в длительном постоянном режиме;
4. У редуктора РЦД-350 валы могут производить вращение в любую сторону;
5. Правильная работа редуктора данного типа предусмотрена в соответствующих климатических условиях, а именно, температура внешней среды может составлять от -40°С до +50°С.
Редуктор РЦД-350: технические характеристики
| Номинальное передаточное число | 10 | 16 | 20 | Максимально допустимая консольная радиальная нагрузка, Н | ||
| Частота вращения входного вала, об/мин | Режим работы | Крутящий момент на выходном валу редуктора, Нм | Рвх max | Pвых max | ||
| 500 | Средний | 2340 | 2340 | 2230 | 3200 | 18000 |
| Тяжелый | 1800 | 2030 | 2020 | 3900 | 1760 | |
| Весьма тяжелый | 1510 | 1760 | 1710 | 3900 | 13400 | |
| Непрерывный | 1200 | 1200 | 1140 | 1800 | 10000 | |
| 700 | Средний | 2340 | 2340 | 2230 | 3200 | 18000 |
| Тяжелый | 1650 | 1850 | 1870 | 3900 | 1760 | |
| Весьма тяжелый | 1400 | 1560 | 1570 | 3900 | 13400 | |
| Непрерывный | 1200 | 1200 | 1140 | 1800 | 10000 | |
| 1000 | Средний | 2330 | 2340 | 2230 | 3200 | 18000 |
| Тяжелый | 1510 | 1700 | 1710 | 3900 | 1760 | |
| Весьма тяжелый | 1390 | 1440 | 1430 | 3900 | 13400 | |
| Непрерывный | 1200 | 1200 | 1140 | 1800 | 10000 | |
| 1500 | Средний | 1900 | 2340 | 2230 | 3200 | 18000 |
| Тяжелый | 1400 | 1530 | 1530 | 3900 | 1760 | |
| Весьма тяжелый | 1200 | 1300 | 1300 | 3900 | 13400 | |
| Непрерывный | 1200 | 1200 | 1140 | 1800 | 10000 | |
| Обозначение | Редуктор РЦД-350-10 | Редуктор РЦД-350-16 | Редуктор РЦД-350-20 | |||
| Номинальное передаточное число | 25 | 31,5 | 40 | Максимально допустимая консольная радиальная нагрузка, Н | ||
| Частота вращения входного вала, об/мин | Режим работы | Крутящий момент на выходном валу редуктора, Нм | Рвх max | Pвых max | ||
| 500 | Средний | 2120 | 2120 | 2000 | 3200 | 18000 |
| Тяжелый | 2020 | 2100 | 2000 | 3900 | 1760 | |
| Весьма тяжелый | 1760 | 1800 | 1800 | 3900 | 13400 | |
| Непрерывный | 1080 | 1080 | 1020 | 1800 | 10000 | |
| 700 | Средний | 2120 | 2120 | 2000 | 3200 | 18000 |
| Тяжелый | 1870 | 1980 | 1940 | 3900 | 1760 | |
| Весьма тяжелый | 1590 | 1690 | 1660 | 3900 | 13400 | |
| Непрерывный | 1080 | 1080 | 1020 | 1800 | 10000 | |
| 1000 | Средний | 2120 | 2120 | 2000 | 3200 | 18000 |
| Тяжелый | 1690 | 1810 | 1810 | 3900 | 1760 | |
| Весьма тяжелый | 1430 | 1530 | 1530 | 3900 | 13400 | |
| Непрерывный | 1080 | 1080 | 1020 | 1800 | 10000 | |
| 1500 | Средний | 2120 | 2120 | 2000 | 3200 | 18000 |
| Тяжелый | 1560 | 1640 | 1620 | 3900 | 1760 | |
| Весьма тяжелый | 1320 | 1380 | 1380 | 3900 | 13400 | |
| Непрерывный | 1080 | 1080 | 1020 | 1800 | 10000 | |
| Обозначение | Редуктор РЦД-350-25 | Редуктор РЦД-350-31,5 | Редуктор РЦД-350-40 | |||

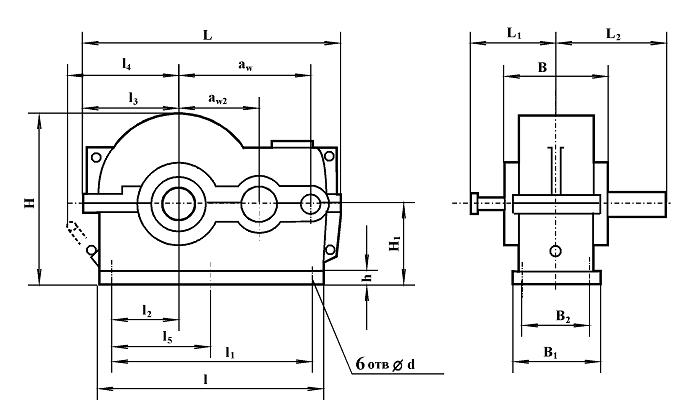

Редуктор РЦД-350: габаритные и присоеди нительные размеры
 |
|||||||||||||||||||
| aw2 | aw | L | L1 | L2 | I | I1 | I2 | I3 | I4 | I5 | H | H1 | h | d | B | B1 | B2 | Масса, кг | |
| 200 | 350 | 700 | 260 | 290 | 545 | 480 | 164 | 235 | 280 | 240 | 410 | 212 | 24 | 23 | 320 | 320 | 255 | 175 | |
Редуктор РЦД-350: размеры концов входного вала
 |
|||||||||
| Тип | d | d1 | d3 | d4 | I | I1 | b | h | t |
| редуктор РЦД-350 | 35 | 32,1 | М20х1,5 | 50 | 80 | 58 | 6 | 6 | 3,5 |
Редуктор РЦД-350: размеры цилиндрического выходного вала
 |
||||
| Тип | I | d | b | t |
| редуктор РЦД-350 | 105 | 65m6 | 18 | 71 |
Редуктор РЦД-350: размеры выходного вала в виде зубчатой полумуфты
 |
|||||||||
| Тип | m | z | b | L | L1 | k | B | d F7 | d1 f9 |
| редуктор РЦД-350 | 3 | 56 | 25 | 55 | 16 | 22 | 45 | 90 | 125 |
Редуктор РЦД-350: варинаты сборки
| I | II | |
 |
 |
 |
| 11 | 12 | 13 |
 |
 |
|
| 21 | 22 | 23 |
 |
 |
 |
| 31 | 32 | 33 |
Важные отметки: варианты сборки, отмеченные как I имеют концы валов под муфты или в виде зубчатой полумуфты, а отмеченные - II - с концами под муфты.
Примечание по сборкам: редуктор РЦД-350 с выходным валом в виде зубчатой полумуфты всегда может быть изготовлен по предварительному заказу.
Редуктор РЦД-350: пример условного обозначения при формировании заказа
Редуктор РЦД-350-20-21У2, где
- РЦД - тип выбираемого заказчиком редуктора;
- 350 - суммарное межосевое расстояние, которое измеряется в миллиметрах;
- 20 - номинальное передаточное число редуктора;
- 21 - вариант сборки;
- У2 - климатическое исполнение.
