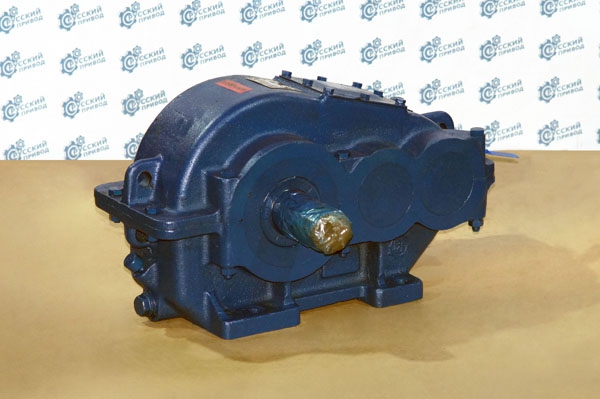

Редуктор РМ-250

Цена: 62 000 руб.

Редуктор РМ-250: назначение и тип

Редуктор РМ-250, предлагаемый вашему вниманию, отличается своим типом, это редуктор, который относится к цилиндрическим двухступенчатым редукторам горизонтального типа. Относительно назначения редуктора РМ-250 можно сказать, что оно общемашиностроительное, нужен данный редуктор для того, чтобы увеличивать крутящий момент и уменьшать частоту вращения.

Редуктор РМ-250: условия применения

1. Про нагрузку на редуктор РМ-250 можно сказать, что она можетбыть постоянной или же переменной, направление при этом может меняться (в одном направлении и реверсивная);

2. Редуктор РМ-250 можно периодически останавливать в ходе работы, но постоянная работа также предусматривается;

3. Частота вращения входного вала не может быть выше 1500 об/мин.;

4. Рамки температуры внешней среды от минус 40°C до плюс 50°С;

5. Запыленность может вполне быть повышенной, а в общем среда должна быть неагрессивной;

6. Климатические исполнения для данного редуктора может быть У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

Редуктор РМ-250 обязательно предусматривает необходимое определенное обслуживание, когда ведется эксплуатация данного привода. Важно правильным образом провести запуск редуктора, а затем в обязательном порядке по истечении двух часов беспрерывной работы редуктора РМ-250, есть потребность проведения регулировки подшипников. Нагрузка на редуктор РМ-250 в эти первыедва часа работы после запуска не должна превышать 0,7 от номинальнойнагрузки на данный редуктор, то есть в полную силу его использовать первые пару часов не рекомендуется.

После отработанных редуктором РМ-250 одной-двух смен важно произвести следующие обязательные действия - действия по замене масла, которые позволят также удалить мелкую стружку, образовавшуюся от приработки зубчатых передач (данная стружка образуется неизбежно).

Как и все приводы, редуктор РМ-250, конечно же, требует техническое обслуживание, как ежемечсячного (ЕО), так и ТО-1, ТО-2. Ежемесячное обслуживание предполагает обязательную проверку на отсутствие течи масла, проверку уровня шума. Соответственно, по результатам проверки при таких обстоятельствах, когда обнаружена течь, прочищается отдушина и проверяется общий уровень масла, однако стоит отметить, что уровень масла и доливка его при необходимости до нормы являются обязательными действиями, даже если никакой течи нет.

ТО-1 для редуктора РМ-250 важно производить через каждые 1000 часов работы редуктора, или же, если вести отсчет технических обслуживаний не по часам,то каждый три месяца работы редуктора РМ-250. Проведение ТО-1 не исключает проведения ежемесячного технического обслуживания (ЕО), то есть все действия ЕО также выполняются и при необходимости проводится замена масла.

ТО-2 проводится несколько реже, чем ТО-1, если ведется отсчет по часам, то каждые 2000 часов работы редуктора РМ-250, а если отсчет времени идет календарный, то ТО-2 необходимо каждые 6 месяцев работы редуктора. ТО-2 также включает в себя работы ЕО и ТО-1, но есть, естественно и отличие - обязательная регулировка подшипников, а также проверка затяжки болтовых соединений.

Редуктор РМ - 250: модули, ширина и угол наклона зубьев

Редуктор РМ - 250: модули, ширина и угол наклона зубьев

Обозначение данных в таблице:

• awб и awт - межосевое расстояние ступени, мм;
• m - модуль зуба, мм;
• z1, z2, z3, z4 - количество зубьев шестерен и колёс;
• b б и b т - ширина колеса, мм.

Редуктор РМ-250: габаритные и присоединительные размеры

aw	aw2	L	L1	L2	l	l1	l2	l3	Масса, кг
250	150	540	200	238,5	320	235	45	50	85
l4	l5	B	B1	B2	H	H1	h	d	Масса, кг
189	249	230	190	230	312	160	22	17	85

						Входной вал			d	d1	d3	d4(не более)		l	l1	b	h	t
									30	27,1	М20x1,5	50		80	58	5	5	3

						Выходной вал			d m6		d1		b		l		t
									55		65		16		82		60

Редуктор РМ-250: схемы сборки

11	12	13
21	22	23
31	32	33

Редуктор РМ-250: технические характеристики

Редуктор РМ-250: пример условного обозначения при формировании заказа

Редуктор РМ-250-40-12-У2, где:

• РМ – тип выбранного к заказу редуктора;
• 250 – общее межосевое расстояние редуктора, измеряемое в мм;
• 40 – его номинальное передаточное число;
• 12 – вариант сборки;
• У – вариант исполнения;
• 2 – категория размещения.

Сертификат соответствия ГОСТ Р на редуктор РМ-250
