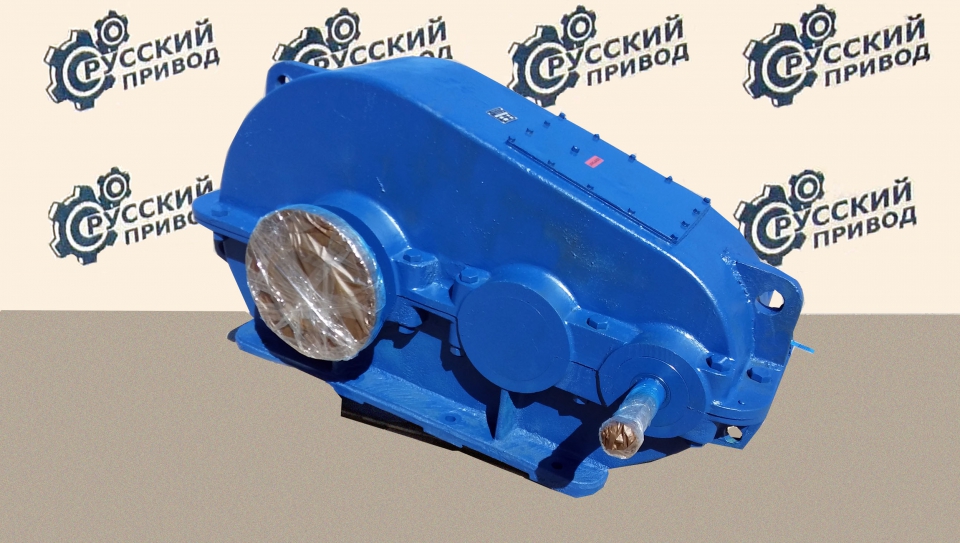

Редуктор РМ-750
Редуктор РМ-750: назначение и условия применения
Редуктор РМ-750 представляет собой привод, который относится по своему типу к цилиндрическим редукторам двухступечатого горизонтального вида. Редуктор РМ-750 имеет по большей части общемашиностроительное применение, он необходим тогда, когда возникает нербходимость увеличения крутящего момента и уменьшения частоты вращения, чаще всего такие потребности возникают в крановом хозяйстве.
Условия применения редуктора РМ-750:
1. Редуктор РМ-750 может работать с различными нагрузками, как постоянными, так и переменными, кроме того и направление может быть в одну сторону или же реверсивным;
2. Работа в целом может длиться довольно долго непрекращаясь или же с осуществлением периодических остановок, при этом важно отметить, что валы могут вращаться в любую сторону;
3. Частота вращения входного вала для редуктора РМ-750 не может превышать 1500 об/мин.;
4. Температура внешней среды для комфортной работы может колебаться в диапазоне от минус 40°C до плюс 50°С;
5. Предусмотрена овышенная запыленность воздуха и неагрессивность внешней среды;
6. Для редуктора РМ-750 предусматриваются следующие климатические исполнения - У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
Редуктор РМ-750: габаритные и присоединительные размеры
| aw | aw2 | L | l1 | L2 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | B2 | B3 | H | H1 | H2 | h | d | Масса, кг |
| 750 | 450 | 1448 | 450 | 475 | 1025 | 620 | 275 | 230 | 491 | 525 | 510 | 450 | 510 | 356 | 743 | 320 | 130 | 35 | 25 | 1030 |
Редуктор РМ-750: размеры входного вала
| Тип | d | d1 | d3 | d4(не более) | l | l1 | b | h | t |
| редуктор РМ-750 | 60 | 54,75 | М42xЗ | 94 | 140 | 105 | 16 | 10 | 6 |
Редуктор РМ-750: размеры выходного вала
| Тип | d m6 | d1 | b | l | t |
| редуктор РМ-750 | 110 | 130 | 28 | 165 | 120 |
Редуктор РМ-750: схемы сборки
Отметим, что группы I и II имеют между собой существенные отличия, I группа схем сборки это редукторы с концами валов в виде зубчатой муфты, а II - с концами под муфты.
Редуктор РМ-750: технические характеристики
| Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент , Нм | ||||||||
| Передаточное число | номинальное | 50 | 40 | 31,5 | 22,4 | 20 | ||||
| фактическое | 48,57 | 40,17 | 31,5 | 23,34 | 20,49 | |||||
| 600 | Особо легкий | 49497 | 46694 | 44641 | 43483 | 42741 | ||||
| ПВ=15% | 24749 | 24626 | 25581 | 26016 | 25449 | |||||
| ПВ=25% | 21655 | 21428 | 22070 | 22671 | 22186 | |||||
| ПВ=40% | 18175 | 18230 | 18809 | 19326 | 18924 | |||||
| ПВ=100% | 7347 | 7036 | 7273 | 7247 | 7341 | |||||
| 750 | Особо легкий | 46404 | 46054 | 44139 | 42517 | 41501 | ||||
| ПВ=15% | 24749 | 24306 | 24076 | 24975 | 24796 | |||||
| ПВ=25% | 21346 | 20980 | 20866 | 21704 | 21664 | |||||
| ПВ=40% | 18258 | 17910 | 17856 | 18434 | 18271 | |||||
| ПВ=100% | 6806 | 6703 | 7303 | 7284 | 7308 | |||||
| 1000 | Особо легкий | 45476 | 44519 | 42434 | 40807 | 40131 | ||||
| ПВ=15% | 23666 | 23795 | 21668 | 21630 | 21142 | |||||
| ПВ=25% | 20418 | 20724 | 18960 | 18954 | 18402 | |||||
| ПВ=40% | 17169 | 17654 | 15950 | 16055 | 15661 | |||||
| ПВ=100% | 6729 | 6716 | 7163 | 7805 | 7341 | |||||
| 1250 | Особо легкий | 44176 | 43905 | 41411 | 39246 | 36020 | ||||
| ПВ=15% | 21531 | 22413 | 19261 | 19445 | 19263 | |||||
| ПВ=25% | 18933 | 19650 | 16853 | 16947 | 16914 | |||||
| ПВ=40% | 15963 | 16579 | 14205 | 14271 | 14408 | |||||
| ПВ=100% | 6719 | 6755 | 7343 | 7314 | 7282 | |||||
| 1500 | Особо легкий | 43620 | 42216 | 40127 | 36422 | 33279 | ||||
| ПВ=15% | 20108 | 20213 | 17255 | 17839 | 17619 | |||||
| ПВ=25% | 17324 | 17654 | 15048 | 15461 | 15400 | |||||
| ПВ=40% | 14849 | 15096 | 12640 | 13231 | 13051 | |||||
| ПВ=100% | 6651 | 6780 | 7323 | 7136 | 7308 | |||||
| Обозначение | Редуктор РМ-750-50 | Редуктор РМ-750-40 | Редуктор РМ-750-31,5 | Редуктор РМ-750-22,4 | Редуктор РМ-750-20 | |||||
| Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент , Нм | ||||||||
| Передаточное число | номинальное | 16 | 12,5 | 10 | 8 | |||||
| фактическое | 15,75 | 12,64 | 10,35 | 8,23 | ||||||
| 600 | Особо легкий | 39374 | 35021 | 31148 | 26865 | |||||
| ПВ=15% | 24076 | 23146 | 21260 | 19788 | ||||||
| ПВ=25% | 21067 | 20127 | 18458 | 17167 | ||||||
| ПВ=40% | 17806 | 17108 | 15657 | 14546 | ||||||
| ПВ=100% | 7900 | 7850 | 7828 | 7863 | ||||||
| 750 | Особо легкий | 36515 | 32203 | 28347 | 24637 | |||||
| ПВ=15% | 21468 | 20449 | 19381 | 17613 | ||||||
| ПВ=25% | 18659 | 17712 | 16876 | 15307 | ||||||
| ПВ=40% | 15850 | 15136 | 14371 | 13000 | ||||||
| ПВ=100% | 7825 | 7809 | 7911 | 7129 | ||||||
| 1000 | Особо легкий | 32352 | 28379 | 24721 | - | |||||
| ПВ=15% | 18358 | 17994 | 16612 | - | ||||||
| ПВ=25% | 15950 | 15699 | 14437 | - | ||||||
| ПВ=40% | 13543 | 13284 | 12262 | - | ||||||
| ПВ=100% | 7825 | 7125 | 7120 | - | ||||||
| 1250 | Особо легкий | 28891 | 25119 | - | - | |||||
| ПВ=15% | 16612 | 15651 | - | - | ||||||
| ПВ=25% | 14446 | 13719 | - | - | ||||||
| ПВ=40% | 12279 | 11593 | - | - | ||||||
| ПВ=100% | 7102 | 7149 | - | - | ||||||
| 1500 | Особо легкий | 26584 | - | - | - | |||||
| ПВ=15% | 15048 | - | - | - | ||||||
| ПВ=25% | 13041 | - | - | - | ||||||
| ПВ=40% | 11135 | - | - | - | ||||||
| ПВ=100% | 7123 | - | - | - | ||||||
| Обозначение | Редуктор РМ-750-16 | Редуктор РМ-750-12,5 | Редуктор РМ-750-10 | Редуктор РМ-750-8 | ||||||
Редуктор РМ-750: пример условного обозначения при формировании заказа
Редуктор РМ-750-40-21-У2, где:
- РМ – тип редуктора, который выбран заказчиком;
- 750 – общее межосевое расстояние, измеряется в миллиметрах;
- 40 – номинальное передаточное число;
- 21 – вариант сборки;
- У – вариант исполнения;
- 2 – категория размещения.
