Тяговая лебедка ТЛ-14а
Тяговая электрическая лебёдка ТЛ-14А необходима для того, чтобы проводить такелажные и погрузочно-разгрузочные работы, когда они необходимы на производстве.Данный вид лебедок есть возможность использовать самостоятельно или же в составе какого-либо оборудования, которое необходимо для поднятия грузов.
Что касается конструкции тяговой электрической лебедки марки ТЛ-14А, то можно отметить, что именно данная конструкция дает множество возможностей для промышленных редукторов, можно вести преобразование вращения вала вала электрического типа в тяговое усилие барабана. В более ранних моделях лебедки ТЛ-14А использовался цилиндрический редуктор РЦД-350. А на сегодняшний день для новых механизмов ставят уже более технологичные и, кроме того, компактные двухступенчатые редукторы 1Ц2У-160. Вал электрического двигателя должен соединяться непосредственно с валом редуктора, это достигается при использовании муфты, являющейся при этом тормозным шкивом. То что здесь есть тормозное устройство объясняется тем что на данном валу (входном) есть крутящий момент, который существенно ниже, чем на выходе редуктора, соответственно, при наличии механизма торможения остановить весь механизм становится проще. Что касается барабана, он ставится на конец выходного вала редуктора, кроме того, важно отметить, что на раме производится монтаж пускового электрического блока. Напряжение питания составляет 380 В.
Срок эксплуатации тяговой лебедки ТЛ-14А должен составлять 10 лет, конечно же, при должном своевременном обслуживании данного оборудования.
Важно отметить, что тяговая электрическая лебёдка ТЛ-14А не может быть использована для того, чтобы поднимать людей.
Обратите, пожалуйста, внимание на то, что в базовый комплект данной лебедки не включен канат. Но приобрести лебедку с тросом можно, необходимо лишь согласовать этот вопрос с нашими менеджерами при оформлении заказа. Кроме того, мы можем установить на лебедку тяговый механизм с установленным взрывозащищённым или влагозащищённым двигателем.
Технические характеристики
| Напряжение, В | 380 |
| Тяговое усилие, тс | 0,42 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 6,9 |
| Габаритные размеры (Д х Ш х В), мм | 920 х 620 х 800 |
| Монтажные размеры (С х D), мм | 360 х 690 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,72 |
| Диаметр барабана | 300 |
| Редуктор | 1Ц2У-160-31,5 |
| РЦД-350-31,5 | |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100L4 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 235 |

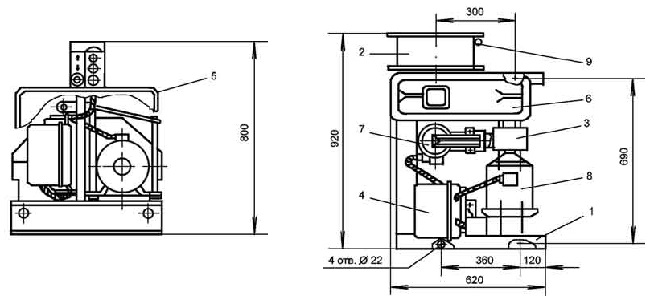

Габаритные размеры лебёдки ТЛ-14А
 |
|
| 1 | Рама |
| 2 | Барабан |
| 3 | Муфта |
| 4 | Шкаф с пусковой аппаратурой |
| 5 | Защитный кожух |
| 8 | Редуктор Ц2У-160 или РЦД-350 |
| 7 | Тормоз колодочный гидравлический ТКГ-160 |
| 8 | Электрический двигатель 4.0 кВт 1500 об/мин |
| 9 | Трос (канат) |
